Мостовое устройство для сельскохозяйственных работ
Иллюстрации
Реферат
МСХ;ТОВОЕ УСТРОЙСТВО ДЛЯ 5 СЕЛЬСКОХОЗЯЙСТВЕННЫХ РАБОТ, содержащее установленное на подвижных опог pax и имеющее боковое отделение пролетное строение, на котором смонтирована состоящая из двух частей по длине лента для почка с бортами и перегородками, под размещен резервуар для воды, раэмедеи е ва пролетном, строении механизм раздвижё-t ния частей ленты, заборное и погрузсчно-раэгрузочное оборудоваоие рабочие органы и механизм щжвода отличающее ся тем, чти, с целью расвирения технологячеекях возможностей устройства путем одновременного проведения лесопосадочных и лесозаготовительных работ на одном участке, продольные стенки бокового отделения пролетного строеквя. плавно сопряжены с поперечными стец камя, при этом по периметру бокового отделения оюнтированы напра1зляю- 1§ щие, на которых установлены шарнир
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН
ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССОР
А0 ДЕЛАМ ИЗОБРЕТЕНИЙ И, ОТНРЫТИЙ
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOFCHOMY СВИДЕТЕЛЬСТВУ (21) 3265938/30-15 (22) 23.03. 81 (46) 23.03.83. Бюл. В 11 (72) 0.Н. Жуков (71) Томский институт автоматизиро ванных систем управления и радиоэлектроники (53) 631. 312 (088. 8) (56) 1. Авторское свидетельство СССР 9 791274, кл. A Oi В 3/74, 1979.
2. Авторское свидетельство СССР ,В 852198, кл. A 01 В 49/Об, 1979 (прототип). (54)(57) МОСТОВОЕ УСТРОЙСТВО ДДЯ СЕЛЬСКОХОЗЯЙСТВЕННЫХ РАБОТ, содержа.щее установленное. на подвижных опорах и имеющее боковое отделение про- летное строение, на котором смонтиро:вана состоящая иэ двух частей по
„.SU„„0 692 А
3 A 01 С 11/02 //A 01 G 23/08 длине лента для почвы с бортами и. перегородками, под которой размещен резервуар для воды, размещенные на пролетном строении механизм раздвижа-i ния частей ленты, заборное и погру» эочно-разгрузочное оборудование", рабочие органы и механизм привода, о т л и ч а ю щ е е с я тем, что, с целью расэырения технологических возможностей устройства путем одновременного проведения лесопосадочных и лесозаготовительных работ иа одном участке, продольные стенки бокового отделения пролетного строения, плавно сопряжены с ноперечными стен» канн, при этан по периметру бокового отделения смонтированы направляю- Я . .щие, на которых установлены ыарйирио
:соединенные между собой колонны,ара-,;. бочие органы закреплены на колоннах.
1005692

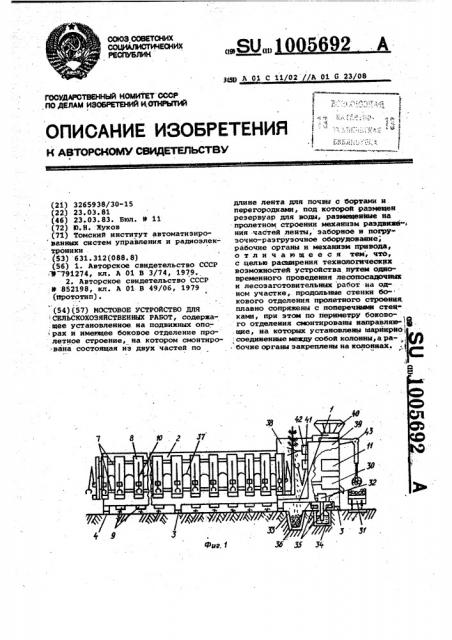

На фиг. 1 изображено мостовое уст- 45 ройстно, вид спереди; на фиг. 2 — то же, вид сверху; на фиг. 3 — установка колонны с рабочими органами на направляющих, вид сбоку; на фиг. 4 то же, вид сверху.
Устройство содержит пролетное строение 1 с боконым отделением 2, которые установлены на подвижных опорах 3. Подвижные опоры могут быть выполнены в виде электромоторкатков, обеспечивающих допустимое давление 55 на грунт колей 4. Продольные стенки 5 бокового отделения 2 плавно сопряжены с поперечными стенками 6. По периметру бокового отделения смонтированы направляющие 7, на которых фо установлены шарнирно соединенные между собой колонны 8. На последних закреплены рабочие органы 9 для посадки и рабочие органы 10 для лесозаготовительных работ. 65
5О
Изобретение относится к лесному хозяйству, в частности к мостовым устройствам для пронедения лесозаготовительных и лесопосадочных работ.
Изнестно мостовое устройство для сельскохозяйственных работ, включаю- 5 щее устанонленное на подвижных опорах пролетное строение с рабочим, технологическим и энергетическим оборудованием и ленту для почвы, выпол-, ненную с бортами и перегородками P1). )P
Известно также мостовое устройство для сельскохозяйственных работ, содержащее установленное на подвижных опорах и имеющее боковое отделение пролетное строение, на котором смонтирована состоящая из двух частей по длине лента для почвы с бортами и перегородками, под которой размещен резервуар для воды, размещенные на пролетном строении механизм раздвижения частей ленты, заборное и пОгрузочно-разгрузочное оборудование, рабочие органы и механизм привода (2).
Недоста ком известного устройства является невозможность осуществле- 25 ния им одновременного проведения лесозаготовительных и посадочных работ на одном участке.
Целью изобретения является расширение технологических возможностей 30 устройства путем одновременного проведения лесопосадочных и лесозаготовительных работ на одном участке.
Цель достигается тем, что н мостовом устройстве продольные стенки 35 бокового отделения пролетного строения плавно сопряжены с поперечными стенками, при этом по .периметру бокового отделения смонтированы направ.ляющие, на которых установлены шар- 4О нирно соединенные между собой колонны, а рабочие органы закреплены на колоннах.
Рабочие органы 9 предназначены для лесопосадочных работ и могут быть выполнены н виде копающих, сажающих, поливающих, засыпающих и т. п. механизмов. Все рабочие органы 9 установлены с воэможностью вертикального перемещения с целью необходимого взаимодействия с почвой и саженцами, а также соединены с энергетическим и технологическим оборудованием. Энергетическое оборудование 11 выполнено н виде электропреобразовательного, электроуправляющего и кабельного оборудования, а также автономной электростанции(при автономном электрообеспечении ) или серии токосъемников или пантографов, контактирующих с внешней линией электропередачи (при внешнем электрообеспечении ). Линия электропередачи на фигурах не показана.
Рабочий орган 10 для проведения лесозаготовительных работ содержит захватывающий блок, образованный нижним и верхним механизмами захвата.
Верхний механизм захвата включает электропривод 12 с выдвигаемым штоком
13, к которому шарнирно закреплены клешни 14, предназначенные для захвата стволов деревьев,. и которые подсоединены к электроприноду 15, осуществляющему их сближение и разднижение. Рабочий орган, кроме того, включает электропилу 16 с электропринодом 17, который закреплен на поворотной площадке 18, имеющей свой автономный электропривод, предназначенный для подвода (и отвода ) электропилы 16 к стволу дерева.
Каждая колонна 8 конструктивно выполнена в ниде двух рам 19 и 20, сочлененных с возможностью перемещения друг относительно друга посредством направляющих и роликов 21. Вертикальное перемещение рамы 20 относи тельно рамы 19 осуществляется электроприводом 22 по червячному ведущему, валу 23 при помощи гаечной стойки 24, закрепленной на раме 20. Подвижная рама 20 предназначена для крепления рабочих органов 10 и их наведения на неподвижные стволы спилинаемых деревьев.
Механизм привода колонны 8 выполнен н ниде электропривода 25, закрепленного к раме 19 и снабженного ведущим роликом, установленным с возможностью качения на направляющих.
Электрообеспечение рабочих органов
10 и электроприводов, установленных на колоннах,осущестнлчется с помощью установленной на стойке 26 контактной линии 27 и токосъемника 28, закрепленного на раме 19. При необходимости ручного управления рабочими органами 10 на раме 20 может быть установлена кабина 29 управления.
1005692. Технологическое. оборудование выпол нено н ниде погрузочно-разгрузочного и транспортерного оборудования 30,. предназначенного для разгрузки саженцев, минеральных удобрений, ядохнмикатЬв и т. и . с внешнего транспортного средства, -например грузового электропоезда 31,и для транспортировки их к рабочим органам 9. В состав технологического оборудования также входит водотранспортирующее оборудование 32, выполненное в виде насоса, водозаборной трубы и водопроводов, закрепленных вдоль пролетного строения 1.
В состав технологического оборудо-15 вания входят также резервуары ЗЗ и
34, выполненные в виде железобетонных каналов — хранилищ. Над резервуаром 34 смонтирована лента 35 для почвы, над которой размещен механизм 2О36 раздвижения частей ленты (на фиг; 1 указана только часть этого механизма ). Резервуар 33 предназначен для хранения отходов лесозаготовитель- . ного производства, а резервуар 34.для транспортировки воды для орошения саженцев и для технологических целей производства. Стяжки 37 выполнены н виде отрезков труб, фигурного металлопроката и т. и. и предназначены для шарнирного соединения.поворотных колонн 8 друг с другом в непрерывный замкнутый по периметру бокового отделения 2 пролетного строения
1 конвейер.
На пролетном строении 1 размещены 3э технологические помещения 38 и 39, кабина 40 управления, а также технологическое оборудование: транспортер
41 леса, снабженный захватывающим устройством, деревообрабатывающее 4Р оборудование 42, выполненное с возможностью срезки сучьев у обрабатываемого дерева и спиливание его под нормативный размер; подъемно-транс,портное оборудование 43, предназна- 45 чейное для штабелирования бревен на накопительной площадке 44 и погрузки бревен на платформы грузового электропоезда 31. Для предотвращения ркатывания бревен накопительная площадка 44 снабжена бортами 45. Формирование штабеля бревен 46 ведется совместно двумя транспортерами — . транспортером 41 леса и подъемно- транспортным оборудованием 43.
В боковой стенке пролетного строения 1 выполнено окно 47, предназначенное для сброса отходов лесопроизводства в резервуар 33, в котором эти отходы хранятся, либо используются для дальнейшей более глубокой 60 переработки древесины. По фронту мостового устройства расположены де- .ревья, подлежащие спиливанию и по-: грузке на платформй грузового электропоезда 31. По тылу мостового уст- 6$ ройстна находятся саженцы, высаженные мостовым устройством.
Устройство работает следующим образом.
Грузовым электропоездом 31 поднозят саженцы. и с помощью погрузочно-разгрузочного и транспортерного оборудования 30 разгружают вагоны с саженцами, заряжая накопительные бункеры рабочих органов 9 необходимым количеством саженцев. Затем уводят грузовой электропоезд за новой порцией саженцев, а мостовое устройство подводят к первому ряду деревьев.
Из кабины 40 или 29 с помощью блока управления опускают клешни 14, захватывают весь первый ряд деревьев, спилинают их и приподнимают над поверхностью участка. Затем включают электроприводы поворотных колонн 8, вращают весь конвейер поворотных колонн по периметру бокового отделения 2 пролетного строения 1 и последовательно, с помощью транспортера 41 леса и деревообрабатывающего оборудования
42, дерево за деревом ведут очистку деревьев и их штабелиронку, подключая (при необходимости ) и подъемнотранспортное оборудование 43.
В момент .обработки деревьев мостовое устройство находится в статическом состоянии, при этом с помощью рабочих органов 9 и других осуществляются лесопосадочные работы. Таким образом, лесозаготовительные и лесЬпосадочные работы ведутся одновременно, bio одинаковой ширине фронта работ, со строгим соблюдением пространственных координат рядности лесопосадок и рядности лесозаготовок. После того, как конвейер с поворотными колоннами 8 .сделает пол-оборота и все деревья спиленного ряда будут очищены и штабелированы на накопительной площадке 44, все отходы лесоочистительных работ будут размещены в резервуаре 33, а рабочими органами 9 будет нысажен ряд саженцев и последние будут политы с помощью нодотранспортирующего оборудования 32, перемещают мостовое устройство в направлении следующего ряда деревьев, подлежащих спиливанию и транспортировке к накопительной площадке 44. Затем весь технологический процесс по лесозаготовке и лесопосадке повторяется.
Таким образом, мостовое устройство работает, как бы в "шаговом" режиме, при этом длина "шага" равна расстоянию между рядами деревьев. Следует заметить, что транспортировка обслуживающего персонала к мостовому устройству и от него с помощвю скоростного электропоезда (трамвая), либо, в случае применения вахтового метода обслуживания рассматриваемого лесотехнического предприятия, может осуществляться с помощью более ско1005692 ростных видов транспорта, например вертолетного. Мостовое устройство перемещается только в одном направлении - вдоль лесной окультуренной плантации, длина которой выбирается из расчета времени созревания леса и скорости движения мостового устройства.
Продолжительность между циклами .обуслОвливается конкретными породами деревьев, время созревания которых
t может колебаться в больших пределах (например, от 6 до нескольких сот, лет).
Использование изобретения позволяет расширить технологические воз» можности устройства, так как осуществляются.сразу две технологическнв операции -.. лесозаготовка и лесопосадка. Кроме того, повьзаается производительность труда при проведении
10 указанных работ.
100569229
1В
77
Фигз
