Дождевальная установка

Дождевальная установка

Иллюстрации

Показать все

Реферат



ДОЖДЕВАЛЬНАЯ УСТАНОВКА,включающая насос, дождевальный аппарат и устройство для регулирования расхода дождевального аппарата, отличающаяся тем, что, с целью повышения качества орошения путем плавного изменения расхода дождевального аппарата, устройство для регулирования расхода выполнено в виде подпружиненного клапана, смонтированного на всасывающем трубопроводе-насоса, и осадкосборника, кинематически связанного с упомянутым клапаном. С/ С СП СО ю

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1005732

Зш A 01 G 25/09 ъ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ И306РЕТЕНИЙ И ОТКРЫТИЙ

i г"

4; . j.5: .(, а

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3300209/30-15 (22) 11.06.81

„(46) 23.03.83. Бюя. Р 1 (72) Ю.А.Кремнев, В.М.Лебедев и Г.П.Лямперт (71) Всесоюэный ордена Трудового

Красного Знамени научно«исследовательский институт сельскохоэяйственного машиностроения им. В.П.Горячкина (53) 631.347.1(088.8) (56) 1. Авторское свидетельство СССР

Ф 392273, кл. F 04 D 15/00, 1973.

2. Штепа Б.Г. Снравочйик по механизации орошения. М., "Колос", 1979, с. 152-159. (54) (57) ДОЖДЕВАЛЬНАЯ УСТАНОВКА, включаюацая насос, дождевапьный аппарат и устройство для регулирования расхода дождевального аппарата, о т л и ч а ю щ а я с я тем, что, с целью повыаения качества орошения путем плавного иэменения раехода дождевального аппарата, устройство для регулирования расхода выполнено в виде подпружиненного клапана, смонтированного. на всасывакицем трубопроводе-насоса, и осадкосборника, кинематнчески cBRэанного с упомянутым клапаном.

1005732

Изобретение относится к сельскому хозяйству, а именно к дождевальной технике, и может быть использовано для регулирования расхода дождевальных установок.

Известно устройство для Вегулиро- 5 вания производительности насоса,выполненное s виде трубки с клапаном на всасывающем трубопроводе и подпружиненного золотника 1).

" Недостатком его является то, что 39 оно обеспечивает в процессе. работы лишь постоянный, зависящий от настройки золотника, расход.

Наиболее близкой к изобретению является дождевальная установка, содер-15 жащая насос, дождевальный аппарат и устройство для регулирования расхода аппарата, выполненного в виде сменных сопел (2 .

Недостатком известного устройства является то, что смена сопел может производиться только при остановке машины и отключении насоса, причем это осуществляется вручную, что снижает производительность установки. При этом также не обеспечивается плавность снижения расхода, что отрицательно влияет на качество орошения.

Цель изобретения — повышение качества орошения путем плавного изменения расхода дождевального аппарата.

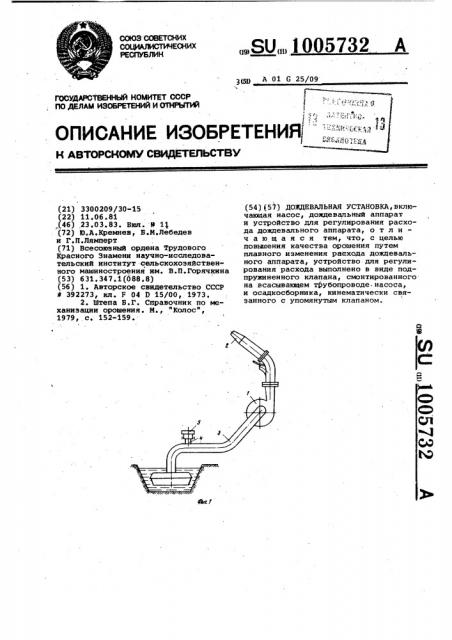

Цель достигается тем, что устройство для регулирования расхода выполнено в виде подпружиненного кла-. пана, смонтированного на всасывающем 35 трубопроводе насоса, и осадкосборника, кинематически связанного с упомянутым клапаном. яа фиг. 1 изображена дождевальная установка; на фиг. 2 - клапан. 4р

На напорном трубопроводе насоса 1 дождевальной установки монтируется дождевальный аппарат 2. Всасывающий трубопровод 3 насоса для забора воды 45 из открытого водоисточника снабжен

/ клапаном 4 и осадкосборником 5, выполненным в виде чаши. Клапан 4 состо- ит из направляющей опоры 6 с удерживающими пальцами 7 и тарельчатого стержня 8 с уплотняющей прокладкой 9. В стенке всасывающего трубопровода 3 расположены перекрываемые тарельчатым стержнем 8 отверстия 10, а стержень 8 удерживается в прижатом к стенке всасывающего трубопровода положении сменной или регулируемой (для различных поливных норм и типов почв) пружиной 11.

Дождевальная установка работает следующим об.эазом.

После опускания всасывающего трубопровода 3 в открытый водоисточник и заполнения его и насоаа 1 с помощью эжектора водой производится запуск установки в:работу. Начинается процесс .орошения дождеванием. Вода распространяется по орошаемому участку равномерно в виде капель, попадая также и в приемную чашу осадкосборника 5. По мере возрастания массы воды в чаше увеличивается сила ее воздействия на тарельчатый стержень

8, и преодолевая постепенно удерживающее усилие пружины 11, она начнет плавно открывать отверстия 10 в стенке всасывающего трубопровода

3. В трубопровод начнет поступать воздух и по мере увеличения открытия количество воздуха будет увеличиваться, а количество,т.е. расход, воды будет снижаться. Этим и достигается регулирование расхода.

Таким образом, использование дождевальной установки с автоматическим регулированием расхода, т.е. с воэможностью постепенно и плавно уменьшать интенсивность дождя, исключает возможность образования стока и нарушение структуры почвы, создает оптималвные условия внесения воды на орошаемый участок, что в конечном счете повысит урожайность сельскохозяйственной культуры.
