Реферат



СЕКТОР ДИСКОВОГО ВАКУУМФИЛЬТРА , содержащий каркас, обод, перфорированные дренирующие основания, отводящий патрубок, фильтровальную ткань и накладную прижимную крышку, отличающийся тем, что, с целью улучшения эксплуатации путем упрощения промывки внутренней полости сектора без его демонтажа, обод выполнен П-образного профиля с отверстиями на средней полке .и снабжен мягкой прокладкой, установленной в ободе под прижимной крышкой.

„,Я0„„1005832 А

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з(я1) В 01 Р 33/26

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

I 1 р

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

-- 4Ы С н р (21) 3353048/23-26 (22) 16.11.81 (46) 23.03.83. Бюл. № 11 (72) С. Т. Вовк, И. Я. Долошицкий, М. Ф. Соколовский, Б. Н. Яремчук, И. Д. Караванский и В. Ф. Петрушка (?1) Производственное объединение «Хлорвинил» им. 60-летия Великой Октябрьской социалистической революции - и Калушский филиал Всесоюзного научно-исследовательского и проектного института галургии (53) 66.067.32 (088.8) (56) 1. Авторское свидетельство СССР № 655402, кл. В Ol D 33/26, 1977.

2. Авторское свидетельство СССР № 403419, кл. В 01 D 33/00, 1966. (54) (57) СЕКТОР ДИСКОВО1 О ВАКУУЩФИЛЬТРА, содержащий каркас, обод, перфорированные дренирующие основания, отводящий патрубок, фильтровальную ткань и накладную прижимную крышку, отличающийся тем, что, с целью улучшения эксплуатации путем упрощения промывки внутренней полости сектора без его демонтажа, обод выполнен П-образного профиля с отверстиями на средней полке,и снабжен мягкой прокладкой, установленной в ободе под прижимной крышкой.

1005832

Изобретение относится к фильтрованию, а именно к дисковым вакуум-фильтрам, предии,:ачснным для обезвоживания тонкодисперсного гвердого материала, и может применяться в производстве минеральных удобрений, химической, горнорудной и других смеж ы: отраслях промышленности.

Известен сектор дискового вакуум-фильтра, содержащий дренирующие поверхности, обод, отводящий патрубок с уплотнительным кольцом, монтажные выступы на дренирующсй поверхности. Экипировка такого сектора фильтротальной тканью осуществляется без его демонтажа (1) .

Недостатком конструкции является трудность промывки внутренней полости при забивке ее твердой фазой сильно кристаллизирующихся суспензий. Для этого необходим полный демонтаж секторов, что приводит к дополнительным трудозатратам и длительным остановкам. Кроме того, из-за недостаточной жесткости секторов наблюдаются частые поломки.

Наиболее близки м к изобретению по технической сущности является сектор дискового вакуум-фильтра, содержащий каркас, обод, перфорированные дренирующие основания, отводящий патрубок, фильтровальную ткань и накладную прижимную крышку (2) .

Данная конструкция сектора обеспечивает равномерную жесткость по всей его рабочей поверхности, однако ей присущи вышеприведенйые недостатки.

Целью изобретения является улучшение эксп 1y3TBUHH путем упрощения промывки внутренней полости сектора без его полного де.;монтажа.

Поставленная цель достигается тем, что в секторе, содержащем каркас, обод, дренажные основания, отводящий патрубок, филь-ровальную ткань и прижимную крышку, д говой обод сектора выполнен П-образного профиля с отверстиями в средней полке и снабжен мягкой прокладкой соответствующего сечения, установленной в ободе под прижимной крышкой.

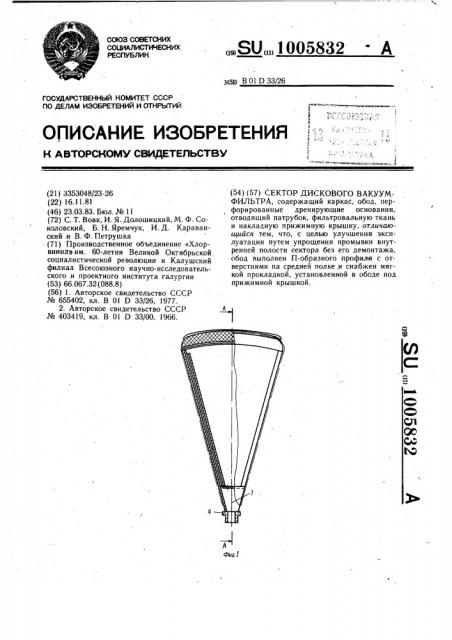

На фиг. 1 — представлена конструкция сектора; на фиг. 2 — разрез А-А на фиг. 1.

Сектор состоит из каркаса 1, установленных на нем дренирующих оснований 2, обода 3, отводящего патрубка 4, фильтрующей ткани 5, профильной мягкой прокладки

6 и накладной прижимной крышки 7. Обод 3 выполнен П-образного профиля с отверстиями в средней полке. Выполнение отверстий в ободе позволяет производить промывку внутренней полости при забивках твердой фазой сильно кристаллизирующихся суспензий без демонтажа и снятия фильтровальной ткани.

Промывка сектора производится следующим образом.

Перед промывкой снимают прижимную крышку 7, а затем профильную мягкую про20 кладку 6. Подавая промывную жидкость под давлением в отверстия дугового обода, смывают,закристаллизовавшуюся твердую фазу во внутренней полости сектора. После промывки устанавливается мягкая прокладка и прижимается накладной крышкой.

Благодаря наличию прокладки одновременно производится натяжение фильтровальной ткани на секторе, так как свободная часть ткани вставляется по всему периметру обода под мягкую прокладку. Эти операции не требуют много времени и могут выполняться обслуживающим персоналом. Кроме этого, желобообразная конструкция обода позволяет повысить жесткость сектора.

Изобретение позволяет улучшить эксплуатационные характеристики сектора. Со35 кращается время на промывку и соответственно на остановку. Нет необходимости в демонтаже секторов, а также снятия фильтровальной ткани. Все это позволяет в значительной мере сократить эксплуатационные расходы.
