Раствор для очистки газов от хлора

Раствор для очистки газов от хлора

Иллюстрации

Показать все

Реферат



РАСТВОР ДЛЯ ОЧИСТКИ ГАЗОВ ОТ ХЛОРА, содержащий гидроокись натрия , хлорид натрия и воду, о т л ичающийся тем, что, с целью повышения степени очистки и полноты использования гидроокиси натрия, он дополнительно содержит хлорид кальция и аммиак при следующем соотношении компонентов, г/л; 0,09-0,18 Гидроокись натрия 350-360 Хлорид натрия Аммиак (в пересчете на NH.|) 0,012-0,02 Хлорид кальция (в пересчете на безводный) 0,01-0,О До 1 л Вода

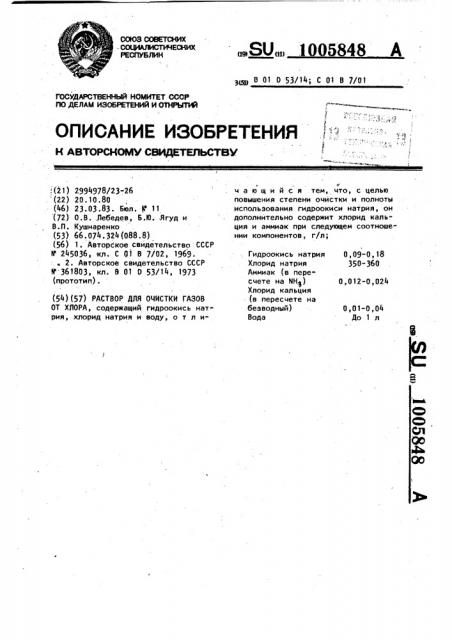

СОЮЗ СОВЕТСКИХ

- СОЦИАЛИСТИЧЕ(НИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. о 09-о 18

350-360

0,012-0,024

0,01-0,04 до 1 л 0aeL ((21) 2994978/23-26 . (22) 20.!0.80 (46) 23,03,83. Бюл. h" 11 (72) О.В..Лебедев, Б,Ю..Ягуд и

В.П. Кушнаренко (53) 66.074.324(088.8) (56) 1. Авторское свидетельство СССР

Н 245036, tee. С 01 В 7/02, 1969.

: . 2. Авторское свидетельство СССР

N 361803, кл, S Ot D 53/14, 1973 (прототип). (54)(57) РАСТВОР ДЛЯ ОЧИСТКИ ГАЗОВ

ОТ ХЛОРА, содержащий гидроокись натрия, хлорид натрия и воду, о т л иÄSUÄÄ 1005848 A

3(Я) В 01 D 53/14; С 01 В 7/01 е ч а ю шийся тем, что, с целью повышения степени очистки и полноты использования гидроокиси натрия, он дополнительно содержит хлорид кальция и аммиак при следующем соотношении компонентов, г/л;

Гидроокись натрия

Хлорид натрия

Аммиак (в пересчете на ЙН )

Хлорид кальция (в пересчете на безводный)

Вода

Ю

Ю, Сл

QO

4ь

5848

15

ЭО

Э5 ю о

1 100

Изобретение относится к составам j для очистки газов от хлора и может быть использовано в химической промышленности, в цветной металлургии, в производстве бумаги.

Известен раствор для очистки газов от хлора, содержащий суспензию карбоната кальция, хлорид кальция и воду 1).

Недостатком этого состава является низкая степень очистки газов от хлора - 36- 643.

Наиболее близким к предлагаемому, является раствор для очистки газов от хлора, содержащий в г/л: едкий натр 30-60, карбонаты и бикарбонаты . натрия 20-30, хлорид натрия 230-250, хлорат натрия 100- 140 и вода до

1 л $2).

Однако степень очистки газов от хлора, достигаемая при использовании этого состава, низкая (864), а степень использования гидроокиси натрия на основной процесс — связывание хлора - мала, Иэ-за низкой степени очи-, стки газов проходится применять двухступенчатую очистку. В результате специфичности реакции гидроокиси натрия с галоидами, пока концентрация кислородных соединений хлора (хлората натрия) в растворе мала, скорость взаимодействия щелочного компонента раствора с хлором велика. При значительных концентрациях кислородных соединений хлора в растворе реакция гидроокиси натрия с хлором сильно замедляется и ее скорость становится соизмеримой со скоростью взаимо действия гидроокиси натрия с менее активными реагентами, например углекислым газом. Поэтому в отработанном растворе образуются продукты побочных реакций, например. карбонаты и бикарбонаты, а степень использования щелочи снижается.

Цель изобретения - повышение степени очистки и полноты использования гидроокиси натрия.

Поставленная цель достигается тем, что раствор для очистки газов от хлора, включающий гидроокись натрия, хлорид натрия и воду, дополнительно содержит хлорид кальция и аммиак при следующем соотношении компонентов, г/л:

Гидроокись натрия 0,09-0,18

Хлорид натрия 350- 360

Аммиак. (,в пересчете íà NH ) 0,012-0,024

Хлорид кальция (в пересчете на безводный) 0,01-0,04

Вода До 1 л

В результате применения предла-. гаемого раствора повышается степень очистки газов от хлора, несмотря на то, что суммарная концентрация ще- лочей в растворе ниже, чем в известном способе. Степень использования гидроокиси натрия для связывания хлора повышается, а карбонаты и бикарбонаты практически не образуются, Наличие в растворе аммиака и хлористого .кальция предотвращает образование хлоратов, карбонатов и бикарбонатов, что повышает степень испольэо вания гидроокиси натрия и степень очистки от хлора. Скорость процесса при этом возрастает, и углекислый газ не успевает вступить в реакцию со щелочью, что обуславливается наличием в растворе хлористого кальция. Снижение концентрации аммиака менее 0,012 г/л уменьшает степень очистки газа и степень использования гидроокиси натрия, требует доочистки газа и повышения затрат на нейтрализацию отработанного раствс ра, а повышение концентрации аммиака более 0,024 г/л приводит к его дополнительным потерям с абгаэами.

При снижении концентрации хлооида кальция. менее 0,01 г/л степень очист ки от хлора уменьшается и требуется две ступени очистки газа, а увеличение содержания хлорида кальция более

0,04 г/л не улучшает технологические показатели процесса.

Пример. Абсорбцию проводят в вихревом струйно-пленочном аппарате, который сверху орошают предлагаемым раствором, содержащим, г/л: гидроокись натрия 0,18; хлорид натрия 360; аммиак (в пересчете на МН )

0,024; хлорид кальция (в пересчете на безводный) 0,04; вода до 1 л.

Очищали воздух, содержащий 0,00120,0015 кг/м хлора и 0,00046 кг/м углекислого газа, при 22 С, объемной скорости 2200 ч, плотности орошения абсорбера 36 м /ч. Степень очистки составила 99,4-99,9Ф, степень использования гидроокиси натрия 99,5-99,8i.

В таблице представлены сравнитепьг ные данные, полученные при использова нии известногои предлагаемого растворов

3 1005848 ф

Предлагаемый раствор,каквидно из стки газовот хлорадо 99;9ь,астепень таблицы, позволяет повысить степень очи- использования гидроокиси натрия до99,8 .

Степень, очистки, Ф

Содержание ° ваемом газе, Раствор

Содермание компонентов, г/л

Известный Гидроокись натрия 60

0,0012 0,00046 63,2 86,4

Предла гаемый

Гидроокись натрия О, 18

Хлорид матрйя 3&0

Ямиииэк (в пересчете на ИН ) 0,024

0,0015 0,00046 99,7

99,8

Хлорид кальция (в пересчете на безводный) 0,04

Вода до 1 л

Гидроокись нат.рия 0,09

Хлорид натрия- 350

Аммиак (в пересчете на йй ) 0,012

0,06!5 0,0005

99,4 . 99в5

Хлорид кальция (в пересчете ма безводный) 0,01

Вода до 1 л

Гидроокись натрия О, 13

Хлорид натрия 355

Аммиак (в пересчете íà МНВ) 0,0!В

99,В

99а9

0.00615 6,0065

Хлорид кальция (в пересчете на безводный} 0,03

Вода до 1 л

ВНИИПИ Заказ 1974/9 Тираж 686 Подписное филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Углекислый натрий 30

Хлорид натрия 250 .

Хлорат натрия 140

Вода до 1 л

Плотность оровения абсорб .ра, и /ч

Степень использования

МаОН, Ф
