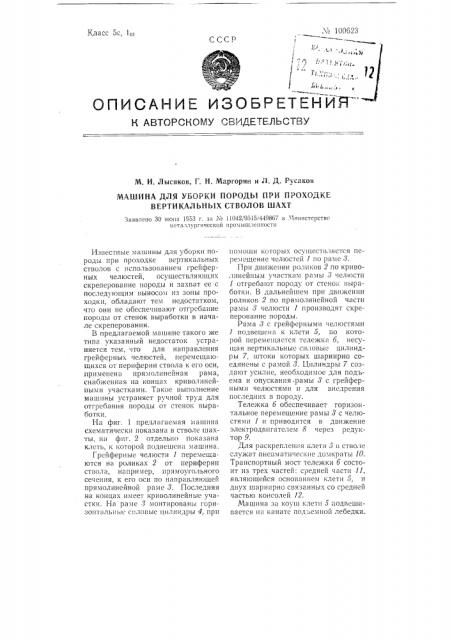

Реферат



К,ЛаСС 5С, 1а1

СССР

ОПИСАНИК ИЗОВРЕтяйИЯ"

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

М. И. Лысяков, Г. H. Маргорин и Л. Д. Русаков

МАШИНА ДЛЯ УЬОРКИ ПОРОДЫ ПРИ ПРОХОДКЕ

ВЕРТИКАЛЬНЫХ СТВОЛОВ ШАХТ

Заявлено 30 июня 1988 г. аа М 1104219o15i449867 в Министерство металлургической пром1яшлспностп

Известные машины для уборки породы при проходке вертикальных стволов с использованием грейферных чел1остей, осуществляющих скреперование породы и захват ее с последующим выносом из зоны проходки, обладают тем недостатком, что они не обеспечивают отгребание породы от стенок выработки в начале скреперования.

В предлагаемой машине такого же типа указанный недостаток устраняется тем, что для направления грейферных челюстей, перемещающихся от периферии ствола к его оси, применена прямолинейная рама, снабженная на концах криволинейными участками. Такое выполнение машины устраняет ручной труд для отгребания породы от стенок выработки.

На фиг. 1 предлагаемая машина схематически показана в стволе шахты, на фиг. 2 отдельно показана клеть, к которой подвешена машина.

Грсйферные чел1ости 1 перемещаются на роликах 2 от периферии ствола, например, прямоугольного сечения, к его оси по направляющей прямолинейной раме 3. Последняя на концах имеет криволинейные участки. II3 раме 8 монтированы горизо1пальные силовые цилиндры 4, прн помощи которых осуществляется перемещение чел1осте11 1 1!о раме 8.

Прн движении роликов 2 по криволинейным участк<1м рамы 3 челюсти

1 отгребают породу от стенок выработки. В дальнейшем прн движении роликов 2 Ilo прямолинейной части рамы 8 челюсти 1 производят скреперование породы.

Рама 8 с грейферными челюстями

1 подвешена к клети 5, по которой перемещается тележка 6, несущая вертикальные си;1овые цилиндры 7, штоки которых шарнирно соединены с рамой 3. Цилиндры 7 создают усилие, необходимое для подьема и опускания рамы 8 с грейфернымн челюстями и для внедрения последних в породу.

Тележка 6 обеспечивает горизонтальное перемещение рамы 3 с челюстями 1 и приводится в движение электродвигателем 8 через редуктор 9.

Для раскреплен11я клети 5 в стволе с. 1ужат пневматн 1ескне до11кп<1ты 10.

Транспортный мост тележки 6 состоит из трех частей: средней части 11, являющейся основанием клети 5, и двух шарнирно связанных со средней частью консолей 12.

Машина за коуш клети 5 подвешивается на канатс подземной лебедки. ¹ 100623.1ебедкой машина опускается в зону забоя и раскрепляется вблизи забоя домкратами 10. Челюсти 1 при помощи силовых цилиндров 4 отводятся в крайние положения и в таком виде рама 3 посредством силовых цилиндров 7 опускается ня забой. После одновременного включения цилиндров

4 челюсти 1, перемещаясь ио криволинейным участкам рамы 3, отгребают породу от стенок выработки, затем производят скреперование п ороды и, благодаря наличию напорного усилия, смыкаясь, захватывают породу. После этого рама 8 подастся к бадье, в которую порода и рязгружается.

Предмет изобретения

1. Машина для уборки породы ири проходке вертикальных стволов шахт с использованием грейферных челостей, осуществляющих скреперование породы и захват ее с последующим выносом из зоны проходки, о тл и ч а ю щ а я с я тем, что, с целью скреперования породы с отгребанием ее от стенок выработки, для направления челюстей, перемещающихся от периферии ствола к его оси, применена прямолинейная рама, снабженная на концах криволинейными участками.

2. Форма выполнения машины по п. 1, отличающаяся тем, что рама с грейферными челюстями подвешена к штокам вертикальных силовых цилиндров, установленных на передвижной по клети тележке.

3. Форма выполнения машины по п. 1 — 2, отличающаяся тем, что для перемещения челюстей по раме на последней монтированы горизонтальные силовые цилиндры, № I.00á23 Э

Фиг. 1

=I1

3J )

/, % 100623

Фиг. 2
