Реферат



СПОСОБ СОЗДАНИЯ ПРОТИВОФИЛЬТРАЦИОННОГО ЭКРАНА, включающий рыхление верхнего слоя грунта и подачу кольматирующего раствора, отличающийся тем, что, с целью повышения водонепроницаемости экрана, рыхление выполняют с одновременным щелеванием нижележащего слоя.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕ

Н А ВТОРСХОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3345737/29-15 (22) 13.10.81 (46) 23.03.83. Бюл. № 11 (72) А. М. Танклевский (53) 626.823 (088.8) (56) 1. Авторское свидетельство СССР № 454314, кл. Е 02 В 3/16, 1974.

2. Авторское свидетельство СССР № 416434, кл. Е 02 В 3/16, 1972.

„„SU„„1006574 А (54) (57) СПОСОБ СОЗДАНИЯ ПРОТИВОФИ,ЛЬТРАЦИОННОГО ЭКРАНА, включающий рыхление верхнего слоя грунта и подачу кольматирующего раствора, отличающийся тем, что, с целью повышения водонепроницаемости экрана, рыхление выполняют с одновременным щелеванием нижележащего слоя.

Проводят рыхление верхнего слоя грунта с одновременным щелеванием нижележащего слоя грунта основания 1. При этом образуется разрыхленный верхний слой 2 грунта и уплотненный нижележащий слой 3 между щелями 4. Глубина механической обработки грунта устанавливается в зависимости от типа грунта и требуемого снижения фильтрационных потерь. После механической обработки грунта подают коль10 матирующий раствор, который, проникая в разрыхленный грунт, снижает его водопроницаемость. При этом происходит также кольматация верхней части 5 уплотненного слоя 3.

Созданный таким способом экран является трехслойным. Он включает верхний закольматированный слой 6 грунта, который является в то же время защитным слоем, закольматированный слой 5 уплотненного грунта и нижний слой 3 уплотненного грунта.

Изобретение позволяет повысить водонепроницаемость экранов и увеличить долговечность при незначительной стоимости их выполнения.

1006574

Изобретение относится к гидротехническому строительству и может быть применено при устройстве противофильтрационных экранов, преимущественно на каналах и водоемах.

Известен способ создания противофильтрационного экрана, включающий подачу кольматирующего раствора (1).

Наиболее близким к изобретению является способ создания противофильтрационного экрана, включающий рыхление верхнего слоя грунта и подачу кольматирующего раствора (2).

Недостатком известных способов является сравнительно высокая водопроницаемость экрана из-за небольшой толщины закольматированного слоя.

Целью изобретения является повышение водонепроницаемости экрана.

Поставленная цель достигается тем, что рыхление верхнего слоя грунта выполняют с одновременным щелеванием нижележащего слоя.

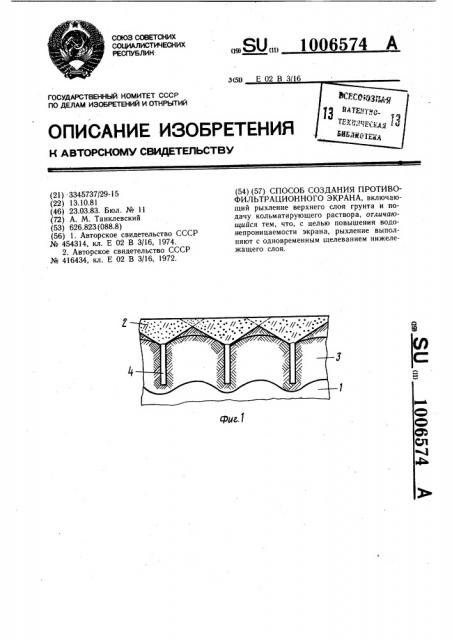

На фиг. 1 дано сечение грунта -по вертикали до кольматации; на фиг. 2 — то же, после кольматации.

Противофильтрационный экран выполняется следующим образом.
