Плотина из грунтовых материалов
Иллюстрации
Реферат
ПЛОТИНА ИЗ ГРУНТОВЫХ МАТЕРИАЛОВ , имеюшая тело плотины и защитный слой, отличающаяся тем, что, с целью повышения надежности, она снабжена противофильтрационным элементом из негрунтовых материалов, верх которого размеш ,ен выше уровня воды в верхнем бьефе, а низ заведен в тело плотины ниже глубины промерзания. о: ел
СООЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
З 5ц Е 02 В 7/06; E 02 В 3 16
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2977982/29-15 (22) 05.09.80 (46) 23.03.83. Бюл. № 11 (72) В. Н. Козлов (71) Белорусский научно-исследовательский институт мелиорации и водного хозяйства (53) 627.84 (088.8) (56) 1. Биянов Г. Ф. Плотины на вечной мерзлоте. М., «Энергия», 1975, с. 57, рис. 5—
15.
2. Чугаев P. P. Гидротехнические сооружения. М., «Высшая школа», 1975, с. 52.
„„SU„„1006577 A (54) (57) ПЛОТИНА ИЗ ГРУНТОВЫХ МАТЕРИАЛОВ, имеющая тело плотины и защитный слой, отличающаяся тем, что, с целью повышения надежности, она снабжена противофильтрационным элементом из негрунтовых материалов, верх которого размещен выше уровня воды в верхнем бьефе, а низ заведен в тело плотины ниже глубины промерзания.
СР
СР
Cb
С 3
1006577
Составитель В. Волков
Редактор Н. Егорова Техред И. Верес Корректор М. Коста
Заказ 2066/46 Тираж 671 Подписное
ВНИИПИ Государственного комитета СССР по делам Изобретений и открытий
113035, Москва, Ж вЂ” 35; Раушская иаб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
Изобретение относится к гидротехническому строительству и может быть использовано при возведении плотин, преимущественно из связных грунтов.
Известна плотина из грунтовых материалов, включающая противофильтрационный элемент, защищенный сверху от промерзания защитным слоем f1).
Наиболее близкой к изобретению является плотина из грунтовых материалов, включающая тело плотины и защитный слой (2).
Недостатком таких плотин является низкая надежность их работы в районах с глубиной промерзания грунтов более одного метра. При увеличении глубины промерзания во избежание нарушения сплошности тела плотины из-за морозного пучения и последующего оттаивания необходимо увеличивать толщину защитного слоя. Это приводит к выходу части фильтрационного потока в защитный слой, что создает потенциальную опасность возникновения фильтрационных деформаций тела плотины и грунта защитного слоя.
Целью изобретения является повышение надежности плотины.
Поставленная цель достигается тем, что плотина из грунтовых материалов, включающая тело плотины и защитный слой, снабжена противофильтрационным элементом из негрунтовых материалов, верх которого размещен выше уровня воды в верхнем бьефе, а низ заведен в тело плотины ниже глубины промерзания.

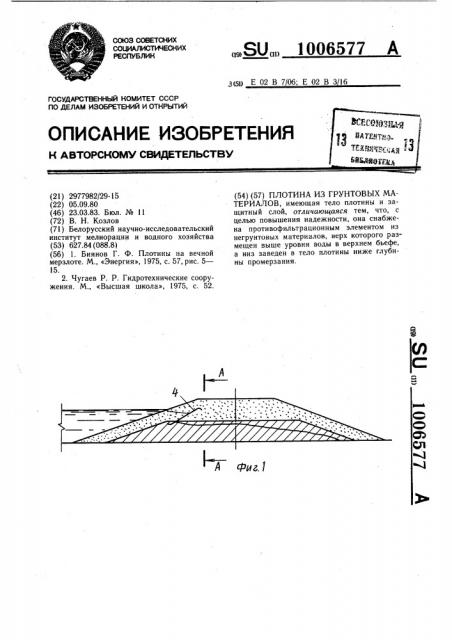

На фиг. 1 изображена плотина, поперечное сечение; на фиг. 2 — разрез А — А на
