Реферат



ВОДОСБРОС, преимущественно для водохранилища-охладителя, содержащий плотину с затвором, камеру, сообщенную с верхним бьефом, и сбросные трубопроводы с разбрызгивающими насадками, соединяющие камеру с нижним бьефом, огличающийся тем, что, с целью упрощения конструкции, камера со сбросными tpy6oпроводами размещена в корпусе затвора. 4 6 ( ///////////// // У/ /А / /

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ЗШ Е02 В 806

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3235966 29-15 (22) 14.01.81 (46) 23.03.83. Бюл. № 11 (72) Ю. А. Ландау, Л. Л. Левицкий, Б. Т. Кимлач и М, В. Бекетов (71) Украинское отделение Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского института «Гидропроект» им. С. Я. Жука (53) 627:83 (088.8) (56) 1. Берман Л. Д. Испарительное охлаждение циркуляционной воды. М.,-Л., 1957, с. 130.

2. Авторское свидетельство СССР № 566111, кл. F 28 В 9/04, 1975 (прототип).

„.Я0„„1006586 А (54) (57) ВОДОСБРОС, преимущественно для водохранилища-охладителя, содержащий плотину с затвором, камеру, сообщенную с верхним бьефом, и сбросные трубопроводы с разбрызгивающими насадками, соединяющие камеру с нижним бьефом, отличающийся тем, что, с целью упрощения конструкции, камера со сбросными трубопроводами размещена в корпусе затвора.

1006586

Составитель А Сергеев

Редактор Н. Рогулич Тех ед И. Ве ес

Заказ 2066/46

Корректор Г. Огар

Тираж 671 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к гидротехнмке и может быть использовано для сброса воды из водохранилища, преимущественно охладител ьного.

Известен водосброс из водохранилищаохладителя, включающий систему труб, уложенных в теле плотины (1) .

Однако при такой системе сброса вода, поступающая в водоток, имеет температуру, превышающую требуемую экологическими нормативами. 10

Известен также водосброс, преимущественно для водохранилища-охладителя, включающий плотину с затвором, камеру, сообщенную с верхним бьефом, и ебросные трубопроводы с разбрызгивающими насадками, соединяющие камеру с нижним бьефом (2) .

Однако .известный водосброс имеет сложную конструкцию, вследствие необходимости наличия труб значительной длины, которые к тому же проходят в устое сооружения.

Цель изобретения — упрощение конструкции.

Эта цель достигается тем, что, камера с сбросными трубопроводами размещена в корпусе затвора.

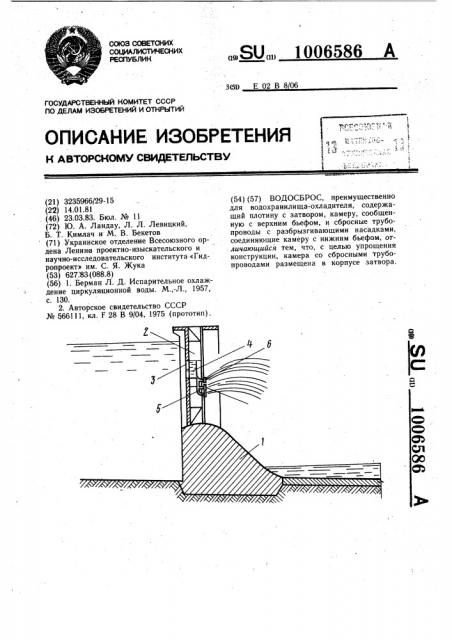

На чертеже изображен водосброс, поперечный разрез.

Водосброс из водохранилища-охладителя состоит из плотины 1, снабженной затворами 2. На напорной грани затворов 2 выполнены отверстия 3, сообщающие верхзо ний бьеф с распределительной камерой 4 и далее со сбросными трубопроводами 5, расположенными в затворе 2. Трубопроводы 5 снабжены разбрызгивающими насадками 6, выведенными на низовую грань затвора 2. Отверстия 3 могут перекрываться дополнительными затворами, решетками, а для регулирования подачи воды из камеры 4 в трубопроводы 5 могут использоваться различные запорные элементы.

Нагретая вода поступает из водохранилища-охладителя через отверстия 3 в напорной грани затворов 2 в распределительную камеру 4, обеспечивающую равномерную и надежную подачу воды в сбросные трубопроводы 5, снабженные насадками 6, посредством которых происходит разбрызгивание потока под действием напора, создаваемого плотиной 1. Таким образом, обеспечивается охлаждение и насыщение воды кислородом, что улучшает естественные условия водотока, а достигаемая при этом аэрация потока исключает возможность кавитационного воздействия потока на элементы крепления нижнего бьефа плотины 1.

Выполнение системы водосброса предлагаемой конструкции позволяет исключить дорогостоящую систему металлических коллекторов большой протяженности, повышает степень ее надежности, так как отпадает необходимость постоянного осмотра и замены вышедших из строя металлоконструкций, находящихся под неблагоприятным воздействием потока.
