Реферат



СТЕНД ДЛЯ ПРЕдаА ИТВЯЬНбГО НАПРЯЖЕНИЯ МОДЕЛЕЙ KOPItyCOB ВВСШОХЮ ДАВЛЕНИЯ ,содвржавтй герметичнда «ктЪ; цевые oGoni fCH, заполненные рабочей средой, R кЬльцеву напрягаекот тр

ССЮЗ СОЕатСНИХ

РЕСПУБ/84Н. 3(Д) E 04 О 21/12

ГЮОМДМ ОТВЕНЙЫЙ НОМИТЕТ СССР

AO ДЕЛАМ ИЭ06РЕТНМИЙ И ОТКРЫТИЙ

Р» ь.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТ»СНОМУ СЮЩВТЕЛ»ГВУ

& (21) 3225335/29"33 (22) ф6.12.80 (46) 23.03.83. Бил. В 11 (72).:В. И. Евдокимов, Л. С. Война и т. й. Елисеева (53) . 624.953. (088. 8), (56) 1. Авторское свидетальство СССР

В 253340, кл. Е 04 8 21/12, 1969. . 2..Авторское свидетельство CCCP В 754031, кл, Е 04 Н 7/001 1979. (I

„.SU„„1006679 А.(54) (.57) СТЕНД ДЛЯ ПРЕДВАРИТЕЛЬНОГО 1

НАПРЯЖЕНИЯ МОДЕЛЕЙ КОРПУСОВ ВЬ СОЕОРО дРялЕНИЯ, содержащий йерметичице Войь» цевые оболочки,. ваиолйенюе рабочей. средой, и кольцевую нанрягаемув арматуру О т л и ч а 30 36 и и о и тем ° что, с целью" удрощения монтажна и де монтана, стенд снабаен жесткими ОбОймами, размецеиныии меиду кольцевыми оболочками и Напрагаемой арматурой.

1006679

Изобретение относится к строительной технике, а именно к устройствам для предварительного напряжения железобетонных конструкций.

Известно устройство навивки арматуры на цилиндрические конструкции, содержащее поворотную платформу, каретку с роликом и механизм подачи, используемое для предварительного напряжения моделей корпусов высокого давления 1) .

Недостатки известного устройства заключаются в сложности регулирования величины предварительного напряжения путем отмотки или домотки части арматуры, отсутствие непосредственного контроля .за усилиями преднапряжения после окончания навивки в больших . затратах труда и времени на осуществление преднапряжения, необходимости изготовления индивидуальной системы 20 предварительного напряжения для каж. дой модели.

Наиболее близким техническим решением к изобретению является стенд для предварительного напряжения мо- 25 делей корпусов высокого, давления, содержащий герметичные кольцевые оболочки, заполненные рабочей средой, и кольцевую напрягаемую арматуру P) 30

Недостатком стенда является невозможность повторного использования системы предварительного напряжения для испытаний нескольких моделей корпусов высокого давления. Для извлечения кольцевых оболочек из каналов по окончании преднапряжения необходимо удалить арматуру и расчленить оболочки на части. Повторный монтаж снятых таким образом оболочек на новой конструкции отличается большой сложностью в связи: с высокими требованиями к их герметичности.

Цель изобретения - упрощение монтажа и демонтажа. 45

Достигается цель тем, что стенд для предварительного напряжения моделей корпусов высокого давления, содержащий герметичные кольцевые оболочки, заполненные рабочей средой, и у0 кольцевую напрягаемую арматуру, снаб- . жен жесткими обоймами, размещенными между кольцевыми оболочками и напрягаемой арматурой.

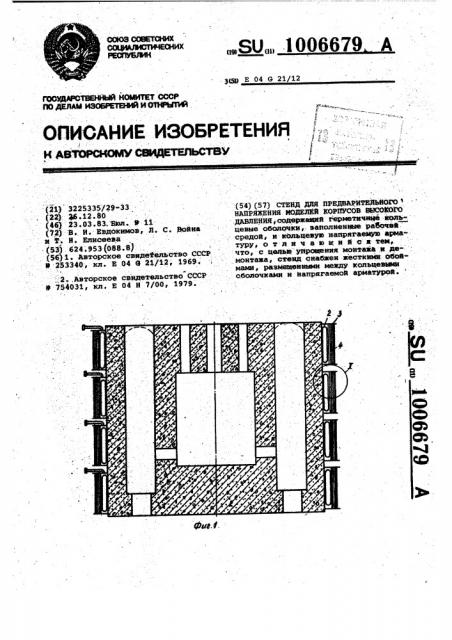

На фиг. 1 изображен стенд вертикальный разрез; на Фиг. 2 — узел 1 на фиг. 1.

На боковой поверхности модели 1 корпуса высокого давления размещены кольцевые оболочки 2, жесткие обоймы 3 и плотно уложенная в обоймах кольцевая напрягаемая арматура 4.

Кольцевые оболочки заполнены рабочей средой 5, например жидкостью. Оболочки выполнены иэ эластичного материала, например иэ,резины усиленной кордом (не показан), или из пластмассы.

Устройство работает следующим образом.

На .боковой поверхности модели 1 корпуса высокого давления монтируют незаполненные кольцевые оболочки 2 иэ эластичного материала. Затем устанавливают жесткие обоймы 3 C плотно уложенной в них кольцевой напрягаемой арматурой 4. После этого в кольцевые оболочки подают рабочую среду

5 до заполнения зазоров между.оболочками и боковой поверхностью модели.

Предварительное напряжение модели создают подъемом давления в кольцевых оболочках, которое передается через стенки оболочек на модель и арматуру.

После окончания испытаний снимают предварительное напряжение модели, для чего сбрасывают давление в кольц@вых оболочках. После удаления иэ. них рабочей среды вновь образуется зазор между обоймой и боковой поверхностью модели, что позволяет демонтировать стенд и подготовить его к испытаниям следующей модели.

Конструкция стенда позволяет легко осуществлять монтаж и демонтаж.

Наличие жестких обойм с плотно уложенной в них кольцевой напрягаемой арматурой обеспечивает надежное крепление арматуры и геометрическую неизменяемость ее положения на время монтажных работ. Гидростатическая передача нагрузки обеспечивает простоту изменения и контроля усилий предварительного напряжения ,моделей корпусов высокого давления.
