УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ТРУБОПРОВОДОВ, состоящее из двух снабженных подпружиненными запорными клапанами разъемов, один из которых выполнен в виде жесткого корпуса со стяжным элементом, а другой - в виде подпружиненного корпуса и штуцера, скрепленных между собой сильфоном, отличающееся тем, что, с целью упрощения конструкции, щтуцер снабжен штоком, выполненным с ним за одно целое и обращенным в сторону запорного клапана другого разъема. (Л Од 00 4 СО
СОЮЗ СОВЕТСКИХ
СО1.(ИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
„„SU„„1006849
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3256703/29-08 (22) 05.03.81 (46) 23.03.83. Бюл. № 11 (72) В. А. Балагуров (53) 621.643 (088.8) (56) 1. Авторское свидетельство СССР № 476406, кл. F 16 L 37/ 28, 1972.
2. Патент Великобритании № 1020928, кл. F 2 G, 1966. я э (sg F 16 L 37 28 // F 16 L 29 00 (54) (57) УСТРОЛСТВО ДЛЯ СОЕДИНЕНИЯ ТРУБОПРОВОДОВ, состоящее из двух снабженных подпружиненными запорными клапанами разъемов, один из которых выполнен в виде жесткого корпуса со стяжным элементом, а другой — в виде подпружиненного корпуса и штуцера, скрепленных между собой сильфоном, отличающееся тем, что, с целью упрощения конструкции, штуцер снабжен штоком, выполненным с ним за одно целое и обращенным в сторону запорного клапана другого разъема.
1006849
Изобретение относится к машиностроению и может быть использовано в гидравлических системах для соединения трубопроводов, требующих расстыковки в процессе эксплуатации системы без слива из нее рабочей жидкости.
Известно устройство для соединения трубопроводов, выполненное в виде двух разъемов, снабженных встроенными подпружиненными запорными клапанами, позволяющее производить расстыковку тру- 10 бо проводов без их осевого перемещения (1J.
Однако это устройство достаточно сложное, герметичность его обеспечивается несколькими типами уплотнительных элементов. Значительны и габариты устройства.
Известны также устройства для соединения трубопроводов, состоящие из двух, снабженных подпружиненными запорными клапанами разъемов, один из которых выполнен в виде жесткого корпуса со стяжным элементом, а другой — в виде подпружиненного корпуса и штуцера, скрепленных между собой сильфоном (2).
Однако это устройство также является достаточно сложным.
Цель изобретения — упрощение конструкции.
Цель достигается тем, что в устройстве для соединения трубопроводов, состоящем из двух снабженных подпружиненными за, порными клапанами разъемов, один из которых выполнен в виде жесткого корпуса со стяжным элементом, а другой — в виде подпружиненного корпуса и штуцера, скрепленных между собой сильфоном, причем штуцер снабжен штоком, выполненным с ним за одно целое и обращенным в сторо, ну запорного клапана другого разъема.

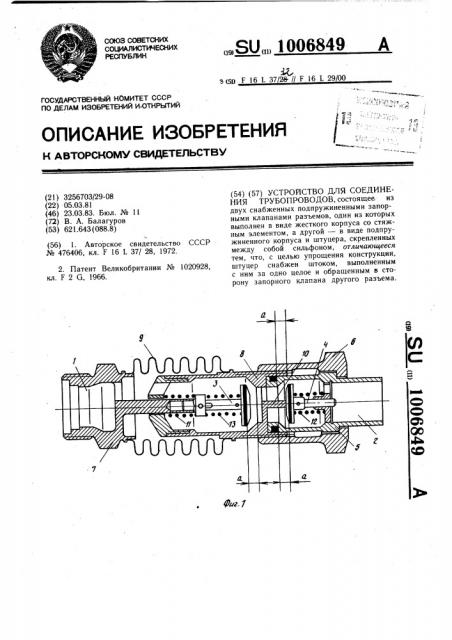

На фиг. 1 изображено устройство для соеди нения трубопроводов, разрез; на фиг. 2 и 3 — различные положения элементов устройства в процессе расстыковки.
Устройство состоит из разъема 1 и разьема 2, снабженных встроенными подпружиненными запорными клапанами 3 и 4.
Разъем 2 представляет собой жесткий корпус 5 со стяжным элементом (накидкой гайкой) 6, а разъем 1 — подпружиненный корпус 7 и штуцер 8, скрепленные между собой сильфоном 9, причем штуцер 8 снабжен штоком 10, выполненным с ним за одно целое и обращенным в сторону запорного клапана 4 разъема 2.
Расстыковка устройства происходит следующим образом.
При вращении накидной гайки 6 сильфон 9, находящийся под действием пружины 11, сжимается и штуцер 8 движется влево. Под действием пружины 12 движется и клапан 4, прижатый к штоку 10. При перемещении штуцера 8 на величину а, подпружиненные клапаны 3 и 4 садятся уплотнительными поверхностями на корпуса разьемов, однако герметичность стыка устройства еще не нарушается (фиг. 2).
При дальнейшем движении штуцера 8 на величину в, необходимую для схода штуцера с корпуса разъема 2, пружина 11 продолжает сжимать не только сильфон, но и подпружиненный клапан 3 (жесткость пружины 11 должна быть больше жесткости пружины 13). При поджатии клапана 3 на величину в штуцер 8 сходит с корпуса разьема 2 (фиг. 3).
Предложенное устройство для соединения трубопроводов имеет более простую конструкцию по сравнению с известным устройством. В частности, герметичность устройства обеспечивается одной уплотнительной прокладкой, при этом и габариты устройства небольшие.
