Устройство для измерения уровня жидкости в процессе испытания гидросопротивлений

Устройство для измерения уровня жидкости в процессе испытания гидросопротивлений

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ ЖИДКОСТИ В ПРОЦЕССЕ ИСПЫТАНИЯ ГИДРОСОПРОТИВЛЕНИЙ , содержашее емкость в виде сообщающихся сосудов для сбора жидкости и поплавковый датчик , о т л и ч а 13 п Фм.1 ;ю е с я тем, что, с цепью повыш&ния точвости нзмерв1ия урошя жидкости за счет учета псгрешности, о сиовпеннсЛ падаюшей струей и деформацией поверхности жидкости в приемной емкости, устройство снабжено второй емкое Tbk с 1п ишавковым датчиком уровня, выполненной аналогично первой и установленной выше уровня .Первой с возможностью, вертикального перемещения, при этом она снабжена патрубком с управляющим {краном для слива жидкости в первую,емкость , а датчики уровня емкостей связа ны блоком сравнения уровней.

СОЮЗ СОВЕТСКИХ

NWMNI

РЕСПУБЛИН

S0„,1006921

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВ ГОРСИОМ У СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3223057/18-10 (22) 25.12.80 (46) 23.03.83. Бюл. М 11 (72) А. Г. Хинич и Э. Л. Либсон (53) 681.128.3.53.089.6(088.8) (56) 1. Авторское свидетельство СССР

K 115801, кл. G 01 Р 3/24, 1957. (54)(57) 1. УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ УРОВНЯ ЖИДКОСТИ В ПРОЦЕССЕ ИСПЫТАНИЯ ГИДРОСОПРОТИВЛЕНИЙ, содержащее емкость в виде сообщающихся сосудов для сбора жидкости и поплавковый датчик уровня, о т л и ч а -.

- )(д) О 01 F 23/08 6 01 F 25/00 ю m е е с я тем что с пелью повьпне. ния точности измерения уровня жидкости за счет учета погрешности, обусловленной падакипей струей и деформапней новерхности жидкости в приемной емкости, устройство снабжено второй емкость1о с

: поплавковым датчиком уровня, выполненной аналоги ко первой и установленной выше уровня ..первой с возможностью вертикального перемещения, при этом она снабжена патрубком q управляющим краном для слива жидкости в первую емкость, а датчики уровня емкостей связа ны блоком сравнения уровней.

100692 1

2. Устройство по п, 1, о т л и ч а - тановленной с воэможностью вертикальною щ е е с я тем, что блок сравнения го перемещения, при этом подвижный роуровней выполнен в виде пописпастного лик механизма снабжен указателем помеханиэма, укрепленного на емкости, ус- ложения. аналогично первой и установленной выше уровня первой с возможностью вертикального перемещения, прн этом она снабжена патрубком с управляющим краном для слива жидкости в первую емкость, а уров немеры емкостей связаны блоком сравнения уровней. При этом блок сравнения уровней выполнен в виде полиспастного механизма, укрепленного на емкости, установленной с воэможностью вертикального перемещения, при этом подвижный ролик механизма снабжен указателем положения.

S !

Целью изобретения является повышение точности измерения уровня жидкости, эа счет учета погрешности, обусловленной падакхцей струей и деформацией поверхности жидкости в приемной емкости.

4О

45 туемым гидросопротивпением 19. Устройство имеет два указателя — верхний 20, жестко закрепленный на кронш тей не 1 6, и нижний 21, укрепленный на подвижном ролике, 15 пописпастного механизма, Указатель 21 укреплен на реэьбовом штыре вилки 22, закрепленной на оси 23 ролиЭта цель достигается тем, что устройство для измерения уровня жидкости в процессе измерения, включающее емкость

s виде сообщающихся сосудов для сбора жидкости и уровнемер, снабжено второй емкостью с уровнемером, выполненной

Изобретение относится к средствам измерения уровня жидкости в процессе испытания гидросопротивлений, например топливных форсунок.

При испытании гидросопротивлений од ним из контролируемых параметров является уровень жидкости в мерной емкости.

Наиболее близким к предлагаемому по технической сущности является устройство, в котором дпя измерения уровня жидкости используется приемная емкость, выполненная в виде сообщающегося сосуда, в одно колено которого поступает жид. кость, а в другое помещен уровнемер, выполненный в виде поплавка. В этом же колене установлены контакты, замыкание которых сигнализирует о том, что уровень жидкости достиг заданной высоты 1)

Недостатком известного устройства являе-ся то, что s процессе измерения уровнемер показывает не истинный уровень жидкости, т.е. тот, который занимала бы жидкость в спокойном состоянии, а несколько больший. Это вызывается тем, что жидкость поступает в приемную емкость в виде струи, внося в жидкость захваченный при падении воздух, а так же деформируя поверхность жидкости в приемной емкости. Т.е. погрешность при измерении уровня, равна разности между уровнем жидкости в спокойном состоянии и уровнем, который имеет это же количество жидкости под воздействием падающей струи.

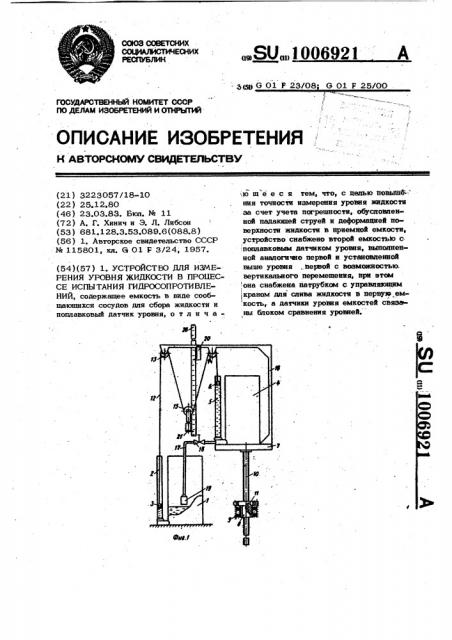

На фиг. 1 изображено устройство в исходном положении, общий вид; на фиг.2подвижный ролик пописпастного механизма с указателем.

Устройство состоит из нижней емкости 1, одно из копен (2) которой выполнено в виде уровнемерной трубки, в которую помещен поплавок 3, и верхней емкости 4 с уровнемерной трубкой 5 и поплавком 6. Верхняя емкость установлена на платформе 7. Для обеспечения возможнос ти вертикального перемещения платформа 7 соединена с передачей гайка-винт, состоящей из гайки 8 установленной в подшипниках 9, и винта 10, жестко скрепленного с платформой 7.

Зй .Вращение на гайку 8 йередается через зубчатое колесо 11, закрепленное íà raN ке. Поплавки 3 и 6 соединены между собой тросиком 12 полиспастного механизма, состоящего из двух неподвижных роликов 13 и 14 и подвижного ролика 15.

Полиспастный механизм укреплен на крон. штейне 16, жестко соединенном с платформой 7, Иэ емкости 4 выходит патрубок 17 с управляющим краном 18 и испы21 ф несколько превышает требуемую дпя удобства проведения измерений.

При подъеме емкости 4 гидросопротивление 19 поднимается выше уровня жидкости в емкости 1, и снова образуется струя, эа счет чего перемещение поплавка 3 снова начинает превосходить пере мешение поплавка 6. Вследствие этого ролик 15 полиспастного механизма опускается несколько вниз. Одновременно, при подъеме емкости 4 увеличивается расстояние между роликом 13 и поплавком

3 и, следовательно, требуется большая длина тросика. Эта длина освобождается за счет подъема ролика 15 относительно роликов 13 и .14,.которое происходит под действием веса поплавка 3 и 6, Суммарное перемещение ролика 15, в значит и указателя 21, жестко с ним связанного, складывается иэ перечисленных перемещений.

Высота перемешения ролика 15 рассчитывается, исходя иэ свойства простого пописпастного механизма, его геомет- рии и высоты подъема емкости 4. Для полисп стного механизма, примененного в предлагаемом устройстве, высота подъема ролика 15 относительно роликов 13 и

14 равна половине высоты подъема Н емкости 4.

Ф После подъема емкости 4 на высоту

Н расстояние между указатопями 20 и

21 без учета погрешйости, вносимой струей, равно

Однако поскопьку имеет место перемешение из-за воздействия падвюшей струи, тоЬЗ, „ будет отличаться вт Ь рц ч

После того, как высота падения струи станет равной заданной, еше раз измеряют расстояние между указателями 20 и

2 1Ь иэм ), Вычитая из измеренной величины Ь ИЪИ ве ччину и деля разность пололвм получают величину погрешности измерения уровня в процессе измерения.

3 10069 ка 15, Регулировка псЬожения указателя .

21 производится регулировочной гайкой

2 4. Груз 25 установлен дпя того, чтобы избежать провисаний тросика 12. Шкала

26 установлена неподвижно относительно емкости 1.

Устройство работает следуюшим образом.

Перед началом измерения гидросопротивление 19 устанавливается нв патруб-» 10 ке 17. Затем емкость 4 переводят в крайнее нижнее положение, при котором гидросопротявление 19 должно быть опушено в емкость 1 не менее, чем нв 2/3 ее высоты. Открывают кран 18. Жидкость t$ из емкости 4, пройдя через гидросопротивпение 19, в виде струи попадает в емкость 1. Иэ-эа погрешности, вносимой воздействием струи на жидкость в емкости 1, перемещение поплавка 3 уровнемер-20 ной трубки 2 превышает перемешение по :плавка 6 уровнемерной трубки 5. За счет этого длина тросика 12, освобождаемого при подъеме поплавка 3, превышает длину тросика, требуемую дпя сяускания поплав-25 ка 6. Это приводит к тому, что опускается ролик 15, выбирая излишек тросика.

По мере превышения уровня в емкости 1 уменьшается высота падения струи и, .следовательно, уменьшается погрешность, вносимая струей. После того, квк уровень достигнет гидросопротивления, истечение будет происходить под уровень и, следовательно, исчезает упомянутая погреш— ность. При истечении под уровень пере35 мешение поплавка 3 будет равно перемешению поплавка 6, длина тросика, равна дпине тросика, эабираемого при опускании поплавка 6, освобождаемого при перемешении поплавка 6, и, следовательно, ролик 15 остается неподвижным. Этот режим (т.е. режим истечения под уровень) . считают исходным, и на нем измеряют .расстояние (4 и ) между указателями

20 .и 21. Затем поднимают емкость 4, ° 5 причем высота подъема определяется в зависимости от высоты падения струи, при которой требуется определить уровень в емкости 1. При этом высота подъема

??

?S

21

М

ФЬа. Р

ВНИИПИ Заказ 2122/63

Тираж 641 Подписное

Филиал ППП Патент ., r. Ужгород, ул. Проектная, 4
