Преобразователь кода во временной интервал
Иллюстрации
Показать всеРеферат
ПРЕОБРАЗОВАТЕЛЬ КОДА ВО ВРЕМЕННОЙ ИНТЕРВАЛ, содержахоий соединенные последовательно генератор счетных импульсов, элемент И и счетчик , дешифратор, вход которого соединен с выходом счетчика, датчик кода временного интервала, выходы которого соединены с соответствующими входами счетчика, триггер, первый вход которого является входом преобразователя кода во временной интервгш , отличающийся тем. что, с целью повышения точности преобразования кода во временной интервсш, в него введены цифровая управляемая линия задержки, вход которой соединен с выходом дешифраа ора и вторым вхбдом триггера, а выход является выходом преобразователя кода во временной интервал, соединенные последовательно инвертор, вход которого соединен с входом элемента И, триггер задержки, второй вход и выход которого соединены со6тветственно с первым выходом триггера и вторым входом элемента И, временной дискриминатор, второй вход которого соединен с вторым выходом триггера, § и преобразователь временного интервала в код, выходы которого соедине (Л ны с соответствующими управляющими входами цифровой управляемой линии задержки.
СОЮЗ OOBETCHHX
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН
-«Ф«, iI г ««« фЯ. " « ,« . - 1ТЬТР j
Т).Ai%%i«gg «q t..;
« ьДЯдя;,.с,;",, „
" "-*«-Ф
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
H АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3210596/18-09 (22) 26.11.80 (46)- 23.03.83. Бюл. Р 11 (72) A.Í.×èñòÿêîâ (53) 621.396.96(088.8) (56) 1. Авторское свидетельство СССР
В 373673, кл. Q 01 8 7/40, 1971 (прототип) ° (54) (57) ПРЕОБРАЗОВАТЕЛЬ КОДА ВО
ВРЕИЕННОИ ИНТЕРВАЛ, содержащий соединенные последовательно генератор счетных импульсов, элемент И и счетчик, дешифратор, вход которого соединен с выходом счетчика, датчик кода временного интервала, выходы которого соединены с соответствующими входами счетчика, триггер, первый вход которого является входом преобразователя кода во временной интервал, отличающийся тем, „.SU„„1007054 A
3 50 Q 01 S 7/40 Н 03 К 5/135 что, с целью повышения точности преобразования кода во временной интервал, в него введены цифровая управляемая линия задержки, вход которой соединен с выходом дешифратора и вторым входом триггера, а выход является выходом преобразователя кода во временной интервал, соединенные последовательно инвертор, вход которого соединен с входом элемента И, триггер задержки, второй вход н выход которого соединены соответ ственно с первым выходом триггера и вторым входом элемента И, временной дискриминатор, второй. вход которого соединен с вторым выходом триггера, и преобразователь временного интер- В вала в код, выходы которого соединены с. соответствующими управляющими входами цифровой управляемой линии задержки .
1007054
Изобретение относится к радиотехнике, в частности к радиолокации и радионавигации, и может использоваться в измерительной поверочной аппаратуре для формирования временной задержки сигнала, пропорциональной дальности до обьекта.
Известен преобразователь кода во временной интервал, содержащий соединенные последовательно генератор счетных импульсов, элемент И и счетчик, дешифратор, вход которого соединен с выходом счетчика, датчик кода временного интервала, выходы которого соединены с соответствующими входами счетчика, триггер, первый вход которого является входом преобразователя, кода во временной интервал (1) .
Однако известный преобразователь кода во временной интервал не обеспечивает достаточной точности преобразования кода во временной интервал, поскольку в нем не устраняется ошибка преобразования, вызываемая йесинфазностью импульсов счетного генератора и импульса запуска ,зременного интервала.
Цель изобретения — повышение точности преобразования кода во временной интервал.
Поставленная цель достигается тем, что в преобразователь, содержащий соединенные последовательно генератор счетных импульсов, элемент И и счетчик, дешифратор, вход которого соединен с выходом счетчика, датчик кода временного интервала, выходы . которого соединены с .соответствующими входами счетчика, триггер, первый вход которого является входом преобразователя кода во временной интервал, введены цифровая управляемая линия задержки, вход которой соединен с выходом дешифратора и вторым входом триггера, а выход является выходом преобразователя кода во временной интервал, соединенные последовательно инвертор, вход которого соединен со входом элемента И, триггер задержки, второй вход и выход которого соединены соответственно с первым выходом триггера и вторым входом элемента И, временной дискриминатор, второй вход которого соединен со вторым выходом триггера, и преобразователь временного интервала в код, выходы которого соединены с соответствующими управляющими входами цифровой управляемой линии задержки.

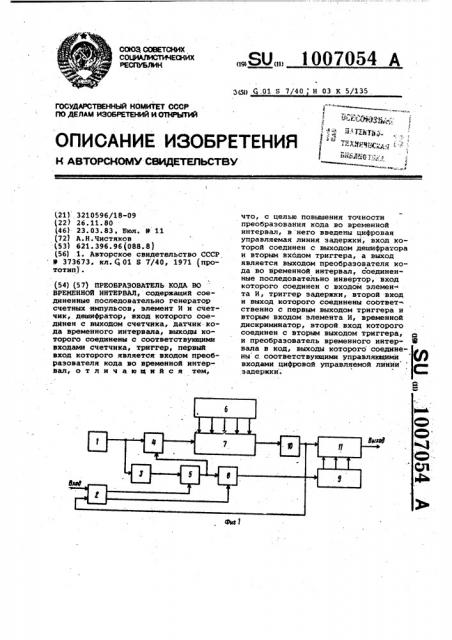

На фиг. 1 представлена структурная электрическая схема предложен.ного преобразователя кода во временной интервал, на фиг. 2 - эпюры напряжения.
Преобразователь кода во временной интервал содержит генератор 1 счетных импульсов, триггер 2, инвертор 3, элемент И 4, триггер 5 задержки, датчик 6 кода временного интервала, счетчик 7, временной дискриминатор 8, преобразователь 9 временного интервала в код, дешифратор 10 и цифровую управляемую линию 11 задержки.
Преобразователь кода во временной интервал работает следующим образом.
В исходном состоянии преобразователя кода во временной интервал триг15 гер 2 находится в нулевом состоянии, которому соответствует низкий уровень напряжения на его первом выходе и высокий уровень напряжения на его втором выходе. Низкий уровень
20 напряжения в дальнейшем соответствует нулевому уровню, а высокий единичному уровню. Низкий уровень напряжения с первого выхода триггера 2 поступает на второй информа25 ционный вход триггера 5 задержки, а высокий уровень напряжения со второго выхода триггера 5 задержки поступает на второй вход временного дискриминатора 8, выполненного, например, на логическом элементе
ИЛИ-НЕ. Низкий нулевой уровень напряжения.записывается в триггер 5 задержки счетными импульсами генератора 1, поступающими через инвертор 3 на пеРвый тактовый вход триг-. гера 5 задержки (фиг. 2 а, б). Ну40
65 левой уровень напряжения на выходе триггера 5 задержки поступает на второй вход элемента И 4 и не пропускает счетные импульсы генератора 1 счетных импульсов (фиг. 2a) через этот на счетный вход счетчика".7.
В момент поступления на вход преобразователя кода во временной интер вал импульса запуска (фиг. 2к) триггер 2 устанавливается в единичное состояние, которому соответствует высокий уровень напряжения на первом выходе и низкий уровень напряжения на второй выходе (фиг. 2Ь и t). Единичный уровень на ряжения поступает с первого выхода триггера 2 на второй информационный вход триггера 5 задержки и записывается на его выходе ближайшими по времени положительным перепадом напряжения на его первом тактовом входе (фиг. 2 ).
Сигналы, воздействующие на входы временного дискриминатора 8 (фиг.2 -, д ) образуют íà его выходе импульс длительностью h7, которая (фиг. 2Ф) может изменяться в пределах от 0 до где ьд есть период следования счетных импульсов генератора 1, и которая является результатом несинх1007054 ронности импульсов запуска и счетных импульсов.
Высокий уровень напряжения, записанный в триггер 5 задержки открывает элемент И 4, (Фиг. 2ж)и на вход счетчика 7 поступают счетные импуль-сы с выхода генератора 1. Эти счетные импульсы заполняют счетчик. Исходное состояние разрядов счетчика
7 перед началом счета импульсов задается датчиком б.кода временного интервала таким образом, что при любом заданном временном интервале конечное состояние разрядов счетчика
7 остается одинаковым и при котором дешифратор 10 Формирует выходной 5 импульс (фиг. 2з). Этот импульс поступает на второй вход триггера 2 и переводит триггер 2 и триггер 5 задержки в исходные . состояния.
Таким образом, в пределах време- 20 ни, ограниченного длительностью еди- ничного состояния триггера 5 задержки счетчик суммирует временные интервалы длительностью о. Суммарный временной интервал определяется 25 точностью и стабильностью частоты генератора 1 счетных импульсов и, кроме того, он содержит временной интервал аС. Для того чтобы уменьшить влияние временного интервала Ь ь íà gg точность преобразования кода во временной интервал, выделенный на выходе временного дискриминатора 6 импульс подается на преобразователь
9 временного интервала в код, который и преобразует длительность импульса в цифровой код. Цифровой код подается с выходов преобразователя 9 на управляющие входы цифровой управляемой линии 11 задержки, которая задерживает выходной импульс
° ° ешифратора 10 на ьремя (с -йТ) фиг. 2ц) .
Формируемый преобразователем кода во временной интервал временной отрезок определяется выражением
ta-N.4. ЬЯ",-а1), (11 где N - число счетных импульсов, которое необходимо подать на вход счетчика 7 для срабатывания дешифратора 10.
Из выражения.(1) видно, что
e(-(x«j "., Таким образом, временной интервал
tg между моментами поступления на
-вход преобразователя кода во временной интервал импульса запуска и моментом появления импульса на выходе преобразователя (фиг. 2К) в идеальном случае не содержит переменной и составляющей Ь, чем и подтверждается достижение предложенным объектом йоложительного эффекта.
Преобразователь 9 временногО интервала в код, используемый в предложенном преобразователе кода во временной интервал может быть реали- . зован, например, в виде рециркуляционного преобразователя.
Технико-зкономический эффект предложенного преобразователя кода во временной интервал заключается в обеспечении высокой точности настройки радиолокационных и радионави гационных устройств, измеряющих дальности до объектов, т.е. в обеспечении достоверности производимых ими измерений.
1007054 б г
