Модулятор оптических сигналов

Модулятор оптических сигналов

Иллюстрации

Показать все

Реферат



МОДУЛЯТОР ОПТИЧЕСКИХ СИГНАЛОВ , содержащий отрезок планарного световода, одна из широких стенок которого выполнена в виде гибкой мембраны, и источник модулирующего воздействия иа мембрану, о тлй чающийся тем, что, с целью обеспечения режима частотной модуляции, световод ограничен двумя поперечными стенками, имеющими ще левые отверстия в центре, причем края щелевых отверстий ориентиро ваны параллельно неподвижной широкой стенке световода. / а D ел f f г у I

СОЮЗ СОВЕТСНИХ

3 ВЮЮ

РЕСПУБЛИН

Зов С

ГОСУДАРСТВЕННЫЙ HOMHTKT СССР

ГЮ ДЕЛАЕМ ИЗОВРЕтЕНИЙ И.ОтН Ытмй

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCH0IVIY СВИДЕТЕЛЬСТВУ (21) 2799559/18" 09 (22) 18. 07. 79 (46) 23. 03. 83. Бюл. 9 11 (72) A.Ì. Горшков, И.И. Покатилов и A Ñ. Прибыловский (53) 621.372.8а535(088.8) (56) 1. Патент США 9 4128299, кл. G 02 В 5/14, 1978 (прототип). (54)(57) МОДУЛЯТОР ОПТИЧЕСКИХ СИГ" НЕЕЛОВ, содержащий отрезок планарного световода, одна из широких стенок..SU„„ 1007065 A которого выполнена в виде гибкой мембраны, и источник модулирующего воздействия на мембрану, о тл и ч а ю шийся тем, что, с целью обеспечения режима частотной модуляции, световод ограничен двумя поперечными стенками, имеющими щелевые отверстия в центре, причем края щелевых отверстий ориентированы параллельно неподвижной широкой стенке световода.

1007065

Составитель A. Шиканов

Редактор Г. Волкова Техред Т.фанта Корректор ф. Рошко

Заказ 2134/70 Тираж 509 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская ыаб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,, 4

Изобретение относится к технике оптической связи и может быть использовано в устройствах для модуляции световых сигналов.

Известен оптический модулятор сигналов, содержащий отрезок планарного световода, одна иэ широких стенок которого выполнена в виде гиб. кой мембраны и источник модулирующего воздействия на мембрану, позволяющий осуществлять посредством изгиба мембраны амплитудную или фаэовую модуляцию светового сигнала 11 .

Однако известный модулятор не позволяет осуществлять частотную модуляцию.

Целью изобретения является обес- . печение режима частотной модуляции.

Поставленная цель достигается тем, что в оптическом модуляторе сигналов, содержащем отрезок планарного световода, одна из широких, стенок которого Выполнена в виде гибкой мембраны и источник модулирующего воздействия на мембрану, отрезок планарного световода ограничен двумя поперечными стенками, имеющими щелевые отверстия в центре, причем края целевых отверстий ориентированы параллельно неподвижной широкой стенке световода.

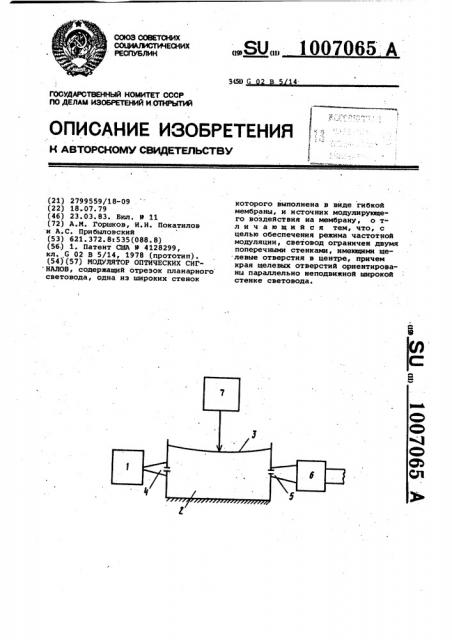

На чертеже представлена принципиальная схема модулятора.

Модулятор содержит источник 1 юптического излучения, отрезок пла- „ нарного световода 2,мембрану 3, вход5,ную щель 4, выходную щель 5, коллимирующую систему 6 и источник 7 модулирукнцего воздействия.

Оптический модулятор работает следующим образом.

Я Излучение от источника 1 оптического излучения, в качестве которого можно использовать светодиод, возбуждает через входную щель 4 отре.зок планарного световода 2 в много-, g входом режиме. Если расстояние между щелью 4,и щелью 5 зафиксировано, то на щели 5 отображается изображение щели 4 на длине волны . Пос ле. деформации мембраны на щели 5 отоб ражается иэображение щели 4 уже на длине волны Я + d3, а изображение, cooTBBI ñòâóêêöåå длине волны Э сместится вдоль продольной оси. После прохождения оптической коллимирующей системы 6 излучение, промо2> дулированное таким образом, вводится в канал связи. Глубина модуляции зависит от ширины входной н выходной щелей.
