ДИКТОФОННАЯ СИСТЕМА,содержащая коммутаторы, выходы которых подсоединены к управляющим входам диктофонов, первые входы - к выходам пультов управления, авторые входы к выходам формирователей команд на запись и перемотку, формирователь тактовых импульсов и переключатель, отличающаяся тем, что, с целью упрощения процесса обслуживания диктофонной системы,в нее введены счетчик единиц секунд счетчик десятков секунд, счетчик единиц минут, триггер установки режимов записи и перемотки и формирователь тональных сигналов, выход которого соединен с информационными входами диктофонов, причем выход формирователя тактовых импульсов соединен с входом счетчика единиц секунд, подключенного первым выходом к первому входу триггера режимов записи и перемотки, соединенного первым выходом с входом формирователя тональных сигналов и подключенного вторым выходом к формирователям команд на § запись и перемотку, подсоединенным к выходам переключателя, а второй (Л выход счетчика единиц секунд подсоединен к входу счетчика десятков секунд , подключенного выходом к входу счетчика единиц минут, выход которого соединен с входом переключателя и с вторым входом триггера, установки . режимов записи и перемотки. to

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„Я0„„10071

y(sg 6 11 В 5/027

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОРСКОМУ СВИДЕТЕЛЬСТВУ а.

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬ1ТИЙ (21) 3234461/18-10 (22) 07. 01."81 (4& )23.03.83, Бюл. N 11 (72) В.T.Øóêèñ, Г.Ф.10дин, Л.Р.Баужис, В.Ç.Рубажевич, Б.E.Ëèèíèê, Е.А.Наумович и В.В.Большаков (53) 681.84.001.2 (088.8 ) (56) 1. Патент Великобритании и 1027389, кл. G 5 R,,"27.04.66.

2. Власов Л.В. и др. Диктофоны и их применение. Л., "Энергия", 1970, с.77-84 (прототип). (54) (57) ДИКТОФОННАЯ СИСТЕМА,содержащая коммутаторы, выходы которых подсоединены к управляющим входам диктофонов, первые входы - к выходам пультов управления, а- вторые входы— к выходам формирователей команд на запись и перемотку, формирователь тактовых импульсов и переключатель, отличающаяся тем, что, с целью упрощения процесса обслуживания диктофонной системы,в нее введены счетчик единиц секунд счетчик десятков секунд, счетчик единиц минут, триггер установки режимов записи и перемотки и формирователь тональных сигналов, выход а которого соединен с информационными входами диктофонов, причем выход формирователя тактовых импульсов соединен с входом счетчика единиц секунд, подключенного первым выходом к первому входу триггера режимов записи и перемотки, соединенного первым выходом с входом формирователя тональных сигналов и подключенного вторым выходом к формирователям команд на запись и перемотку, подсоединенным к выходам переключателя, а второй— выход счетчика единиц секунд подсоединен к входу счетчика десятков секунд, подключенного выходом к входу счетчика единиц минут, выход которого соединен с входом переключателя и с вторым входом триггера. установки режимов записи и перемотки.

1 1007

Изобретение относится к магнитной записи, а именно к диктофонным системам.

Известна диктофонная система, содержащая пульт управления и подсоединенный к нему диктофон (1 1.

Известная диктофонная система имеет относительно простую конструкцию, однако она не позволяет обеспечить запись достаточно большого объе- 0 ма информации.

Известна также дйктофонная система, содержащая коммутаторы, выходы которых подсоединены к управляющим входам диктофонов, первые входы к выхо- т% дам пультов управления, а вторые входы - к выходам формирователей команд на запись и перемотку, формирователь тактовых импульсов и переключатель. 20

Эта диктофонная система позволяет обеспечить запись относительно большого объема информации $2).

Недостаток подобной диктофонной системы состоит в значительной слож- 2 ности процесса ее обслуживания.

Цель изобретения - упрощение процесса обслуживания диктофонной систе" мы.

Эта цель достигается тем, что в диктофонную систему, содержащую ком" мутаторы, выходы которых подсоединены к управляющим входам диктофонов,. первые входы -. к выходам пультов управ3$ ления, а вторые входы - к выходам формирователей команд на запись и перемотку, Формирователь тактовых импульсов и переключатель, введены счетчик единиц секунд, счетчик десятков секунд, счетчик единиц минут, триггер установки режимов записи и перемотку и формирователь тональных сигналов, выход которого соединен с информационными входами диктофонов, При этом выход формирователя тактовых импульсов соединен с входом счетчика единиц секунд, подключенного первым выходом к первому входу триггера установки режимов записи и пеSO ремотки, соединенного первым выходом с входом формирователя тональных сигналов и подключенного вторым выходом к формирователям команд на запись и перемотку, подсоединенным к выходам переключателя, а второй выход счетчика единиц секунд подсоединен к входу счетчика десятков секунд, подключенного выходом к входу счет12t 2 чика единиц минут, выход которого соединен с входом переключателя и с вторым входом триггера установки режимов записи и перемотки.

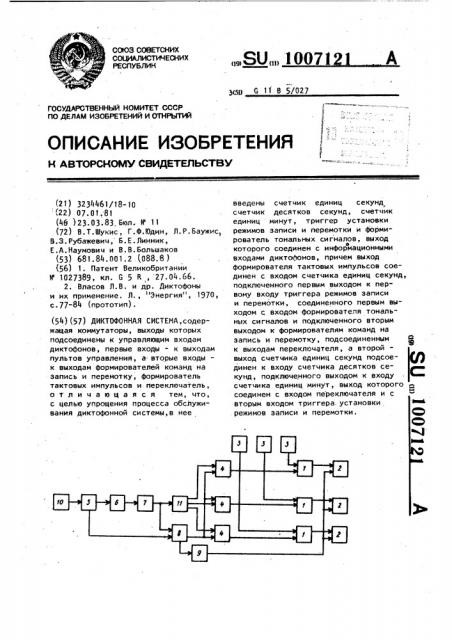

На чертеже показан один иэ возможных вариантов предложенной диктофонной системы.

Предложенная диктофонная система содержит коммутаторы 1, -выходы которых подсоединены к управляющим входам диктофонов 2. При этом первые входы коммутаторов 1 подсоединены к выходам пультов 3 управления, а вторые входы - к выходам формирователей 4 команд на запись и перемотку.

Предложенная диктофонная система содержит также счетчик 5 единиц секунд, счетчик 6 десятков секунд, счетчик единиц минут, триггер 8 установки режимов записи и перемотки и формирователь 9 тональных сигналов, выход которого соединен с информационными входами диктофонов 2. При этом счетчик 5 единиц секунд соединен входом с выходом формирователя

10 тактовых имульсов и подключен первым выходом к первому входу триггера 8 установки режимов записи и перемотки. Триггер 8 установки режимов записи и перемотки соединен первым выходом с входом формирователя 9 тональных сигналов и подключен вторым выходом к формирователям 4 команд на запись и перемотку, подсоединенным к выходам переключателя 11. Второй выход счетчика 5 единиц секунд подсоединен к входу счетчика 6 десятков секунд, подключенного выходом к входу счетчика 7 единиц минут, выход которого соединен с входом переключателя

11 и с вторым входом триггера 8 установки режимов записи и перемотки.

В диктофонной системе, изображенной на чертеже, содержится три диктофона 2, хотя их число в общем случае может быть больше.

В предложенной диктофонной системе триггер 8 установки режимов записи и перемотки вырабатывает импульс, в течение которого формирователь 9 тональных сигналов вырабатывает пять сигналов звуковой частоты, записываемые одновременно на двух из диктофонов 2 вместе с информацией, подлежащей записи. После пятого сигнала звуковой частоты один из диктофонов

2 устанавливается в режим перемоткиа другой - продолжает запись инфорСоставитель В. Добровольский

Редактор Т.Кугрышева Техред 3.Кастелевич Корректор " шулла

Подписное

Заказ 2144/73 Тираж 592

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 111-35, Раушская наб., д. Й/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

3 1007 мации s течение заданного интервала времени. По окончании этого заданного интервала времени триггер 8 установки режимов записи и перемотки рпять вырабатывает импульс, в течение кото- рого пять сигналов звуковой частоты записываются на втором и третьем диктофонах 2, после чего -процесс повторяется.

121 4

В предложенной диктофонной системе все диктофоны 2, кроме одного, на котором производится запись информации, могут быть установлены в режим воспроизведения уже записанной информации.

Использование изобретения позволяет в значительной степени упростить процесс обслуживаниядиктофонной системы,
