Реферат



1.ДОИЛЬНАЯ УСТАНОВКА.)держащая свабжеввые регупяторамв ва (суума вакуумвый в мопочвый Tpy6onpoBip- /г-П дыд последесвй из которых вмеет отдеи№ тёль воздуха от молока, в довпьвые аппа раты, отлвчающаяся тем, что, с цепью 1фёдотврашеввя попадаввя в молоко зап язвеввй вз воздуха ова свабжева трубопроводом для чвстого с вагветатепем, очвствтегюм в обездаражнвателем поступакяцего в автосферво1Х воздуха, й-.отдёлвтель |ю ь духа от можжа к вакуумрегуляторы со о6п|евы с атмосферой посредством трубопровода для чвстого воздуха. 2. Установка по п. 1, о т л в ч а ю щ а я с я тем, что коплектори дШЁ аппарате подооедввевы к трубопро. воду длячвсгого воздуха. О5 4 т т

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (и), 3(Я) А 01 J 5/00

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ е, 1 .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3324538/30 15 (22)- 20.07.81 (46) 30.03.83. Бюл. % 12 (72) К. К. Галаов (71) Ставрополыжий ордена Трудового

Красюго Знамени сельскохозяйственный институт (53) 637.125 (088,8) (56) Х. Авторское свидетельств СССР

Ие 536794, кл. А 01 2 5/00, 1975.

2. Мельников С.В. Механизация и автоматизация животноводческих фа ма

Л., "Колос, 1976, с. 497-510. (54) (57) i. ДОИЛЬНАЯ УСТАНОВКА,cci4 держащая снабженные регуляторами вакуума вакуумный и молочный трубопрово ды последйий нз которах имеет отдещьв тель воздуха от молока, и доильные anmi раты, отличающаяся тем; что, с целью предотвращения попадания в молоко загрязнений нз воздуха, она снабжена трубопроводам для чистого воздуха с нагнетателем, очистителем и обеэ. )араживателвм поступающего в нег( автос4ерного юздуха, à..отделитель ))cia духа от молока и вакуумрегуляторы со общены с атмосферой посредствам трубопро)мяа для чистого воздуха.

2. Устаювка по п. 1, о т л и ч а - ю щ а я с я тем, что коллекторы дойль: . ниах аппаратов подсоединены K трубопроводу gQIR чистого воздуха Ф

1 1007

Изобретение относится к сельскому хозяйству, в частности к доильным установкам.

Известна доильная установка, содер.жащая снабженные регуляторами вакуума вакуумный и молочный трубопроводы, доильные аппараты (3. ).

Однако укаэанная доильная установка не имеет средств защиты молока от за гряэнений. о

Известна также доильная установка, содержащая снабженные регуляторами вакуума вакуумный и молочный трубопроводы, последний иэ которых имеет огделитепь воздуха от молока, и доильные аппараты 2 $

Однако известная доильная установка не обеспечивает предотвращения попадания в молоко загрязнений иэ воздуха.

Цель изобретения - предотвращеиие попадания в молоко загрязнений из воздуха.

Указанная цепь достигается тем, чтo доильная установка снабжена трубопроводом для чистого воздуха с нагнетателем, очистителем и обеэзараживателем поступающего в него атмосферного воздуха, а отделитель воздуха от молока и . вакуумрегуляторы сообщены с атмосферой посредством трубопровода для чистого воздуха °

Коллекторы доильных аппаратов подсоединены к трубопроводу дпя чистого воздуха. „

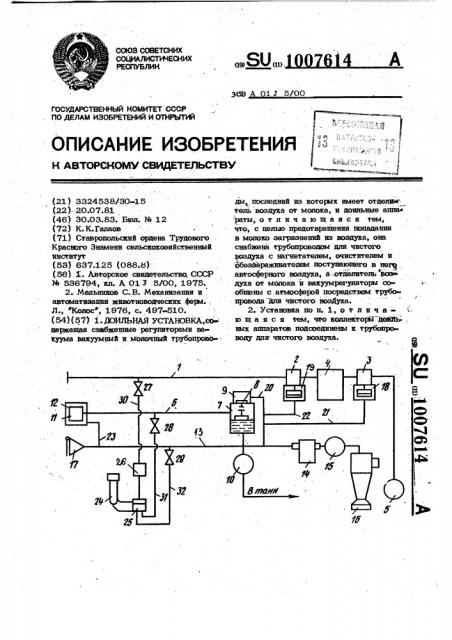

На чертеже схематична изображена предлагаемая доильная установка.

Доильная установка содержит вакуумпровод 1 с дифференциальным клапаном

2 и вакуумрегулятором 3, баллон 4,;, вакуумнасос 5, молокопровод 6, одним концом соединенный с воздухоотдепите40 лем 7 для отделения воздуха от молока.

Воздушный клапан 8 воздухоогдепигепя помещен в гермегязированную камеру 9.

Воздухоотделитель 7 посредством молочного насоса 10 соединен с молочным танком (не показан). Вторым концом, молокоправод свизан с главным вакууьмрегулятором 11, помещенным в герметич-814 2 ную камеру 12. Доильная установка имев ет трубопровод 13 для чистого воздуха, который одним концом связан с обеэзараживателем 14 воздуха, установленным на нагнетательном патрубке нагнетателя

15 чистого воздуха, на всасывающем патрубке которого установлен очиститель

16 воздуха (електроцикпон). На втором конце трубопровода 6 установлен клапан

17 для удаления через него избытка воздуха. Вакуумрегупятор 3 расположен в герметичной камере 18, а дифференци-, альный клапан 2 - в герметичной камере 19. Герметичные камеры 9,18,19 и

12 соответственно патрубками 20,21, 22 и 23 присоединены к трубопроводу

13 для чистого воздуха, посредством которого они сообщены с атмосферой.

Доильные стаканы 24 соединены с коллектором 25 и с пульсатором 26, которые с помощью соответственно кранов 27-29 присоединены к вакуум проводу 1, мопокопроводу 6 и трубопроводу 13 для стерильного воздуха соответственно вакуумной трубкой 30, молач ным шлангом 31 и воздушной трубкой 32.

Доильная установка работает следую» щим образам.

Вакуумную трубку 30, воздушную трубку 32 и молочный шланг 31 присоединяют к кранам соответственно 27. 29, открывают их и надевают доильные стаканы 24 на соски коровы. Пупьсатор подает в межстенные камеры доильных стаканов переменный вакуум. По молокопроводу 6 транспортируется молоко, поступающее иэ доильного стакана 24 через коллектор 25 по молочному шланpi/ 31 °

По воздушной рубке 32 в молочную камеру коллектора и по патрубкам 21, 20 и 23 в герметичные камеры 19,9 и 12 и далее в молокопровод, вакуумправод и воэдухоогделитепь нагнетатель

15 подает очищенный и обеэзараженный воздухе

Предлагаемая доильная установка способствует предотвращению попадания загрязнений в молоко нз. воздуха.
