Устройство для очистки внутренней поверхности трубопровода

Устройство для очистки внутренней поверхности трубопровода

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДА по авт.св. № 487682, отличаюад а е с я .тем, что, с целью улучшения условий эксплуатации путем, обеспечения возможности наматывания его на барабан дренопромывочНой машины , оно имеет установленную на каждом поршне подпружиненную защелку и взаимодействующий с ней упор, причем последний установлен на жесткой вставке с возможностью принудительного поворота для вывода из зацепления с защелкой и фиксации в т( крайних положениях.

СОЮЗ СОВЕТСКИХ

СО Лй

РЕСПУБЛИК

3(Я) В 08 В 9 00 . й)СУДАРСТВЕННЫЙ КОМИТЕТ СССР flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н *ВТОРСНОМ\(СВИДВТВВСТВУ

2 1

Уиа/ (61) 487682 (21) 3353045/29-12 (22) 13. 11. 81 (46) 30.03.83. Бюл. 9 12 (72) В. В. Волков, В.М. Весманов и О.А. Люцигер (71) Государственное специальное конструкторское бюро по механизации ирригационно-мелиоративных работ и поливов хлопчатника (53) 621.643.002.5(088.8) (56) 1. Авторское свидетельство СССР

Р 487682, кл. В 08. В 9/08, 1976.

„„SU„„1007765 A (54) (57) УСТРОЙСТВО ДЛЯ ОЧИСТКИ

ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДА, по авт.св. Р 487682, о т л и ч а ю. щ е. е с я тем, что, с целью улучшения условий эксплуатации путем. обеспечения воэможности наматывания его на барабан дренопромывочной машины, оно имеет установленную на каждом поршне подпружиненную защел- . ку и взаимодействующий с ней упор, причем последний установлен на жесткой вставке с возможностью принудительного поворота для вывода из за- . цепления с защелкой и фиксации в крайних положениях.

1007765

Изобретение относится к механизации мелиоративных работ и предна-. значено для очистки горизонтальных закрытых дренажных систем.

По основному авт.св. 9 .487682 известно устройство для очистки внутренней поверхности трубопровода, состоящее из промывной головки и пода щего рукава, снабженного жесткими вставками, на которых смонтированы приспособления для транспортирования пульпы, при этом приспособления выполнены в виде эластичных куполов, закрепленных на жестких спицах, установленных на вставках, и гидроцилиндров с подпружиненными поршнями, взаимодействующих посредством упоров и тяг со спицами P1) .

Недостаток такого устройства заключается в том, что оно сложно в эксплуатации, особенно при транспортировке. Цель изобретения — улучшение условий эксплуатации путем обеспечения воэможности наматывания его на барабан дренопромывочной машины.

20

--Укаэанная цель достигается тем, что устройство для очистки внутренней поверхности трубопровода имеет установленную на каждом поршне подпружиненную защелку и взаимодействующий с ней упор, причем последний установлен на жесткой вставке с возможностьюю при нуди тельного поворота для вывода из зццепления с защелкой и фиксации в крайних положениях. N

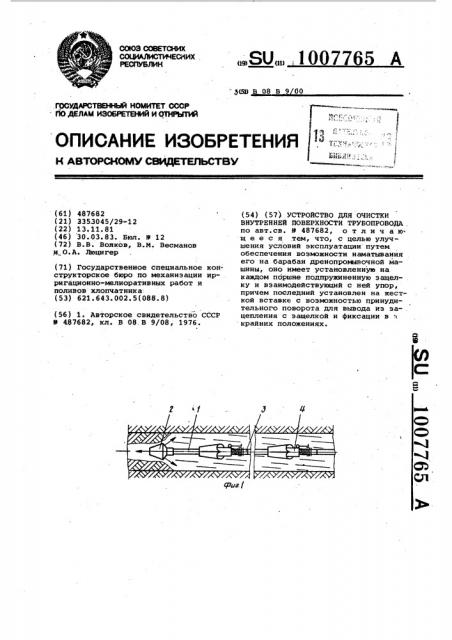

На фиг. 1 изображено устройство в момент размыва грунтовых отложений,, на фиг. 2 - тоже; в момент выноса пуль- . пы; на фиг. 3 — эластичные купола 40 в момент размыва грунтовых отложений, на фиг. 4 — вид Б на фиг. 1.

Устройство для очистки внутренней поверхности трубопровода состоит из водоподающего рукава 1, промыв- 45 ной головки 2, жесткой вставки 3, на которых смонтированы приспособления 4 для транспортировки пульпы.

На вставке 3 закреплены гидроцилиндр

5, упорная тарелка б и проушины 7.

В последних установлены спицы 8, к которым закреплен эластичный купол

9. В гидроцилиндре 5 установлен поршень 10 с упорами 11, который соединен со спицами 8 гибкими тягами

12. Между поршнем 10 и упорной тарелкой б установлена пружина 13, а на боковой поверхности поршня 10 защелка 14 с пружиной 15 и упором

16. Эа упорной тарелкой 6 установлен поворотный диск 17, снабженный фиксатором 18 и продольным пазом

19. В жесткой вставке 3 выполнено отверстие 20.

Устройство работает следующим образом.

При наматывании его на барабан промывочной машины (не показана}, оператор путем перевода диска 17 в положение A продвигает поршень

10 к упорной тарелке 6 до срабатывания защелки 14, которая под действием пружины 15 переводится за торец диска 17, при этом эластичный купол 9 складывается. В таком положении водоподающий рукав наматывается на барабан.

При очистке дрены промывная головка 2 вводится в нее и включается насос машины. Вода поступает в рукав

1, истекает из отверстий проьывной головки 2 и отверстия 20 в жестких вставках 3, проходит в рабочую по-, лость гидроцилиндров 5 и развеивает грунтовые отложения. Поступив в ра бочую полость гидроцилиндров 5, вода воздействует на поршень 10, перемещая его в крайнее правое положение, при-этом пружина 13 сжимается и конец защелки 14 отходит от торца диска 17. В процессе передвижения водоподающего рукава оператор поворотом переводит диск 17 в положение В, когда защелка 14 устанавливается напротив паза 19, при этом эластичные купола 9 остаются прижатыми к поршню 10, не препятствуя прохождению устройства в полость очищаемой дрены.

По окончании процесса промывки подача воды в рукав 1 прекращается, в этот момент поршень 10 под воздействием пружины 13 движется вперед, при этом упоры 11 взаимодействуют со спицами 8 и прижимают эластичные купола 9 к стенкам очищаемой трубы, локализуя объем пульпы высокой консистенции, и при выводе устройства из очищаемой трубы извлекают ее наружу.

Использование изобретения на дренопромывочных машинах, оснащенных барабанами для размещения водоподакг щего рукава, в значительной степени улучшит условия эксплуатации, а также снизит стоимость очистки за счет использования серийно выпускаемых дренопромывочных машин.

1Ь07765

Уиг. Z

Я 11

Вид б (Риа4

Тираж 589 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 2192/11

Филцал ППП "Патент", r. Ужгород, ул. Проектная, 4

Составитель Ю. Карпов

Редактор Н. Безродная ТехредТ.Фанта Корректор Л. Бокшан
