Реферат



СБОРНЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ , содержащий державку, в гнезде которой установлена режущая пластина, Чзакрепленная прижимным щтифтом с двумя нажимными поверхностями и наклонно расположенным к его оси зажимным элементом, отличающийся тем, что, с целью повышения надежности крепления режущей пластины при снижении износа контактирующих поверхностей , в державке и прижимном щтифте выполнены пазы, в которых установлен зажимной элемент, выполненный в виде упругого стержня. 00 4 to

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (5О В 23 В 27/16

ОПИСАНИЕ ИЗОБРЕТЕНИЙ, К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 330862!/25-08 (22) 30.06.81 (46) 30.03.83. Бюл. № 12 (72) А. 3. Назипов и В. С. Никулин (53) 621.9.025 (088.8) (56) !. Патент ГДР № 107222, кл. 49 а 27/16. 1966. (54) (57) СБОРНЫЙ РЕЖУЩИЙ ИНСТРУМЕНТ, содержащий державку, в гнезде которой установлена режущая пластина, ф

„„SU„„1007842, A закрепленная прижимным штифтом с двумя нажимными поверхностями и наклонно расположенным к его оси зажимным элементом, отличающийся тем, что, с целью повышения надежности крепления режущей пластины при снижении износа контактирующих поверхностей, в державке и прижимном штифте выполнены пазы, в которых установлен зажимной элемент, . выполненный в виде упругого стержня.

1007842

Составитель А. Честных

Редактор И. Ковальчук Техред И. Верес Корректор А. Дзятко

Заказ 2201/15 Тираж 1104 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к металлообработке.

Известен сборный режущий инструмент, у которого режущая пластина с отверстием закрепляется с помощью качающегося штифта и зажимного элемента (1).

Однако в известном инструменте недостаточная надежность крепления режущей пластины вследствие повышенного износа крепящих элементов. 10

Цель изобретения — повышение надежности крепления режущей пластины в гнезде державки инструмента, а также снижение износа крепя1цих элементов.

Поставленная цель достигается тем, что в сборном режущем инструменте, содержа- 1$ щем державку, в гнезде которой установлена режущая пластина, в державке и прижимном штифте выполнены пазы, в которых установлен зажимной элемент, выполненный в виде упругого стержня.

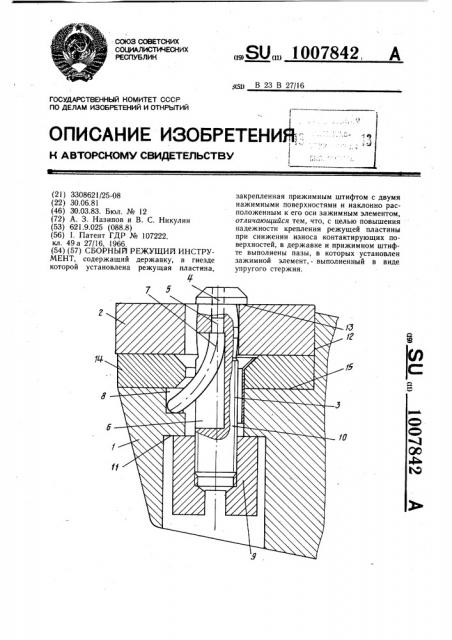

На чертеже изображен сборный режущий инструмент, разрез.

Сборный режущий инструмент содержит державку 1, в гнезде которой установлена режущая пластина 2 и прижимной штифт 3, имеющий в своей верхней части эксцентричную относительно оси прижимного штифта 3 головку 4. По оси прижимного штифта выполнено отверстие 5, соединенное с продольным пазом 6, в которых размещен зажимной элемент 7, взаимодействующий также с пазом 8 державки 1.

Устройство работает следу1ощим образом.

При завинчивании гайки 9 на резьбовой участок 10 прижимного штифта 3 гайка 9 взаимодействует с поверхностью 11 державки 1 и тянет прижимной штифт 3 вниз, при этом зажимной элемент 7 как рычаг, отклоняет прижимной штифт 3 в сторону, прижимая режущую пластину 2 к боковым поверхностям 12 гнезда державки 1. При дальнейшем перемещении прижимного штифта 3 вниз за счет деформации зажимного элемента 7 создается большое боковое усилие, которое и зажимает режущую пластину 2 в гнезде державки,при этом бурт 13 головки 4 прижимного штифта 3 прижимает режущую 2 и опорную 14 пластины к опорной 15 поверхности гнезда державки 1.

При закреплении режущей пластины 2 зажимной элемент 7 выполняет одновременно роль шпонки, исключающей проворот прижимного штифта 3 при завинчивании гайки 9.

Раскрепление режущей пластины 2 происходит при отвинчивании гайки 9 на 2 — 3 оборота. При этом зажимной элемент 7 распрямляется и поднимает прижимной штифт 3 вверх и тем самым освобождает режущую пластину 2 от силового замыкания в гнезде державки.

Предлагаемая конструкция позволяет повысить надежность крепления режущей пластины.
