Способ фиксации момента окончания электроэрозионной прошивки сквозных отверстий и устройство для фиксации момента окончания электроэрозионной прошивки сквозных отверстий

Способ фиксации момента окончания электроэрозионной прошивки сквозных отверстий и устройство для фиксации момента окончания электроэрозионной прошивки сквозных отверстий

Иллюстрации

Показать все

Реферат



1 . Способ фиксации момента ; окончания электроэрозионной прошивки сквозных отверстий в листовых деталях , установленных на раОочем столе, согласно, которому регистрируют перепад давления среды в зоне обработки о тличающи йс я тем, что, с целью расширения технологических .возможностей, создают избыточное давление в полости,.выполненной в рабочем столе, и згшкнутой поверхностью обрабатываемой детали, фиксируют падение этого давления и используют полученный сигнал для прекращения процесса обработки. 2.Устройство для фиксации момента окончания электроэрозионной прошивки сквозных отверстий стержневыч злектродом-инструментсш в листовых ,. устанавливаемых на рабочем столе, снабженное пневматической системой с механизмом переключения, отличающееся тем, что, с целью упрощения конструкции, пнев .мосистема выполнена в виде пневмоцилиндра со штоком,, на котором закреплен механизм переключения, причем пневмоцилиндр соединен с отверстием введенной в устройство вставки, раз (Л мещенной в цилиндрической полости, выполненной в рабочем столе, при этом ось отверстия во вставке совпадает с осью электрода-инструмента. 3.Устройство по п, 2, о т Л и чающееся тем, что вставка выполнена подпружиненной к плоскости обрабатываемого листа. т./ Ю 1

„.SU„100 А

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ЭСЮ В 23 Р 1 12

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗЙБРЕТЕНИЙ И ОТНРЫТЮ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ": -? ".." -: —,;,.-."!

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ ,; . у . .„

"Ф 4 3 (21) 3329862/25-08 (22.) 17. 08. 81 (46) 30.03.83. Бюл..912 (72) Г.А.Гейко, В.В.Шитиков,,Э.К.Волчков и М.П. Кулешов .(53),621 .9. 048 .4 ° 06(088.8),(56) 1. Авторское свидетельство СССР

9 348318, кл. В 23 Р 1/02, 1970.

/ (54) СПОСОБ ФИКСАЦИИ МОМЕНТА. ОКОНЧАНИЯ- ЭЛЕКТРОЭРОЗИОННОЙ ПРОШИВКИ СКВОЗНЫХ ОТВЕРСТИЙИ УСТРОЙСТВО ДЛЯ ФИК

САЦИИ МОМЕНТА ОКОНЧАНИЯ ЭЛЕКТРОЭРОЗИОННОЙ ПРОШИВКИ СКВОЗНЫХ OTBEPCTHA (57) 1 . Способ фиксации момента окончания электроэрозионной прошивки сквозных отверстий в листовых дета-. лях, установленных на рабочем столе, согласно которому. регистрируют пере-.. пад давления среды в зоне обработки, отличающийся тем, что, с целью расширения технологических .воэможностей, создают избыточное давление в полости,. выполненной в рабочем столе, и замкнутой поверхностью обрабатываемой детали, фиксируют падение этого давления и используют полученный сигнал для прекращения процесса обработки.

2. Устройство для фиксации момента окончания электроэрозионной прошивки сквозных отверстий стержневыми электродом-инструментом.в листовых деталях,, устанавливаемых на рабочем столе, снабженное пневматической системой с механизмом переключения, о т л и ч а ю щ е е с я тем, что, с целью упрощения конструкции, пневмосистема выполнена в виде пневмоци лнндра со штоком,. на котором закреплен механизм переключения, причем пневмоцилиндр соединен с отверстием g введенной в устройство вставки, размещенной в цилиндрической полости, выполненной в рабочем столе, при этом ось отверстия во вставке совпа- ( дает с осью электрода-инструмента.

3. Устройство по п. 2, о т л и - Я ч а ю щ е е с .я тем, что вставка выполнена подпружиненной к плоскости обрабатываемого листа.

1007893

Изобретение относится к электрофизическим и электрохимическим методам обработки и может быть использовано для фиксации момента окончания электроэрозионной прошивки сквозных отверстий в листовых деталях. 5

Известен способ фиксации момента окончания электроэрозионной прошивки сквозных отверстий, согласно которому регистрируют перепад давления среды в зоне обработки (1),. 10

Однако известный способ не может быть использован .при .прошивке отверстий малого диаметра проволочным электродом-инструментом, так как при этом невозможно нагнетать под дав- 15 лением рабочую среду в зону обработки через отверстие, выполненное в электроде-инструменте.

Известно устройство для фиксации момента окончания электроэроэионной прошивки . сквозных отверстий, вклю" чающее пневматическую систему и механизм переключения (1)..

Недостатком известного устройства является сложность конструкции, обусловленная наличием блока преобразования сигнала, вырабатываемого датчиком давления.

Цель изобретения — расширение технологических возможностей процес- са и упрощение конструкции устройства.

Поставленная цель достигается тем, что согласно способу фиксации момен- 35 та окончания электроэроэионной прошивки скнозных отверстий н листовых деталях, установленных на рабочем столе, регистрируют перепад давления . среды в зоне обработки, при этом 40 фиксируют падение избыточного .давления в полости, выполненной в рабочем столе, и замкнутой поверхностью обрабатываемой детали, и используют. полученный сигнал для пРекращения 45 процесса обработки.

Устройство для фиксации момента окончания электрозрозионной прошивки стержневым эле .тродом инструментом сквозных стверстий в листовых деталях, устанавJIHHаемых на рабо ем столе, снабженном пневматической сис-.. темой с механизмом перемещения пневмосистема выполнена в виде .днев моцилиндра со штоком, на котором закреплен механизм переключения, причем пненмоцилиндр соединен с отверстием введенной в устройство вставки, размещенной в цилиндрической полости, выполненной в рабочем 60 столе, при этом ось отверстия во вставке совпадает с осью электродаинструмента. Причем вставка выпол иена подпружиненной к плоскости обрабатываемого листа. 65

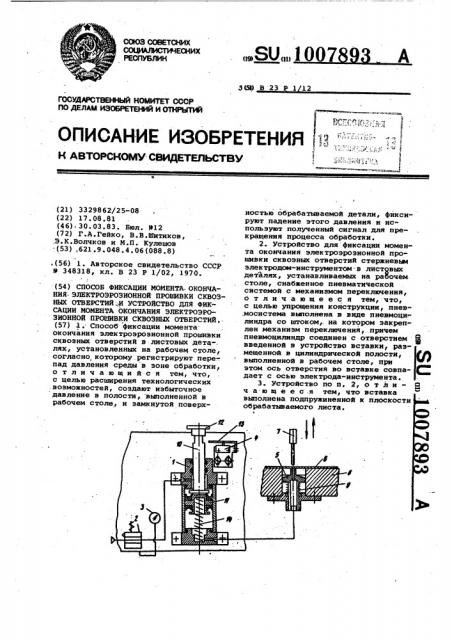

На чертеже представлена схема устройс тв а.

Устройство состоит из пневмоцилиндра 1, регулятора 2 давления с монометром 3, электроконтактного переключателя 4, вставки 5.

Одна из полостей пневмоцилиндра

1 соединена через регулятор 2 давления с пненмосетью, а другая - с отверстием во вставке 5, которая устанавливается в рабочем столе б со осно с электродом-инструментом 7 и. поджимается своим торцом к плоскости обрабатываемого листа 8 пружиной 9. Вставка 5 имеет отверстие, размер которого больше диаметра электрода-инструмента 7. Шток 10 поршня 11 пневмоцилиндра 1 имеет упор 12, взаимодействующий при перемещении штока 10 с электроконтактным переключателем 4 через пластинчатую пружину 13. В полости пневмоцилиндра 1 установлена пружина 14, служащая для возврата поршня 11 в исходное положение.

Устройство работает следующим образом.

Обрабатываемый лист 8 устанавливается и закрепляется на рабочем столе 6, при этом вставка 5 прижимается к плоскости листа 8 и запирает полость пневмоцилиндра 1. Вклю-.. чается пневмосеть, регулятором давления 2 по манометру 3 устанавлива-. ется необходимое давление в полости пневмоцилиндра 1, при этом шток 10 поршня 11 находится в исходном положении. Электроэрозионный станок для прошивки отверстий включается в работу по автоматическому циклу. В момент прошивки скнозного отверстия в обрабатываемом листе 8 полость пневмоцилиндра 1, соединенная с отверстием во вставке 5, сообщается с атмосферой, и поршень 11 пненмоцилиндра 1 начинает перемещаться под действием давления воздуха, подаваемого из пневмосети, вытесняя воздух из противоположной полости пневмоцилиндра 1 через образовавшееся отверстие в обрабатываемом лис те. 8. При перемещении поршня 11 упор

12, уставновленный на штоке 10, нажимает электроконтактный переключатель 4 через пластинчатую пружину

13, который дает команду на прекращение цикла обработки. Отключается станок, отключается пневмосеть и полость пненмоцилиндра, куда подавалось давление от пневмосети, соединяется с атмосферой, пружина 14 возвращает поршень 11 в исходное положение.

Таким образом, предлагаемое изобретение позноляет расширить техноло1007803

Составитель Г. Ганзбург

Техред A Бабинец Корректор И. Шулла редактор И. Ковальчук

Тираж 1104 Подписное

ВНИИПИ Государственного комитета СССР. по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 2205/17

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 гические воэможности способа фиксации момента окончания электроэрозионной прошивки сквозных отверстий . и упростить конструкцию устройства, используемого для реализации способа.
