Полимерная композиция

Полимерная композиция

Иллюстрации

Показать все

Реферат



ПОЛИМЕРНАЯ КОМПОЗИЦИЯ, включающая бромсрдержащую эпоксидную смолу и отвердителъ, о т л и ч а ю. щ а я с я тем, что, с целью повышения ее теплостойкости, она содержит в качестве бромсодержащей эпоксидной смолы эпокситетраброьадифёнилолсульфоновую смолу с содержа нием эпоксидных групп. 11,3-12,1%, рбщего хлора 0,8-1,4%, в качестве отвердителя - аминофенольный отвердитель и дополнительно содержит эпоксиноволачную или эпоксипарааминофеяольнуво смолу при следующем соотношении компонентов, мас.ч.: Эпоксиноволачная или эпоксипара-. , J аглинофенольная смола60-80 Эпокситетрабромдифенилолсульфоновая смола20-40 Аминофенольный g отвердитель27-30 ел

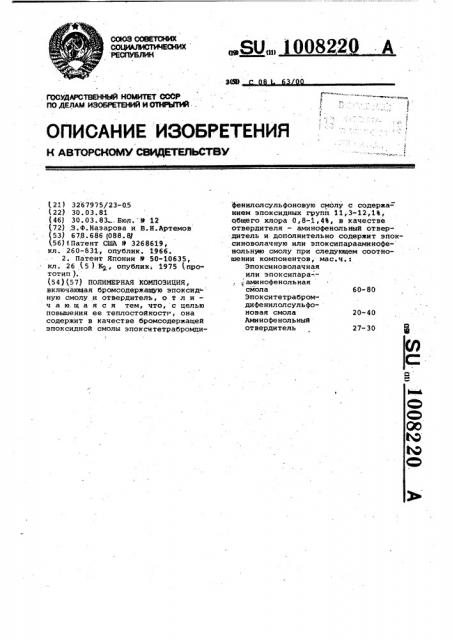

СОЮЗ СООЕТСНИХ

ОЭЗВЛИО РЕСПУБЛИК эав . ГОСУДАРСТВЕНННЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗ06РЕТЕНИЙ И ОТНРЫТЮ - .

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ " =Фжъ

1 (20-40 (21) 3267975/23-05

C 22) 30. 03. 81 (46) 30.03.83 . Вюл. В 12 (72),3.Ф.Наэарова и В.Н.Артемов (53) 67.8. 686 (088. 8) (56) tПатент США Ф 3268619, кл. 260-831, опублик. 1966.

2. Патент Японии 9 50-10635, кл. 26 (5 ) Kg, опублик; 1975 (прототип ). (54) (57) ПОЛИМЕРНАЯ КОМПОЗИЦИЯ, включающая бромсодержащую эпоксид ную смолу и отвердитель, о т л и— ч а ю.щ а я с я тем, что, с целью повышения ее теплостойкостг, она содержит в качестве бромсодержащей эпоксидной смолы эпокснтетрабромди1

Я0„„00822 A фенилалсульфоновую смолу с содержа= нием эпоксидных групп 11,-3-12,1%, общего хлора 0,8-1,4%, в качестве отвердителя — аминофенольный отвердитель и дополнительно содержит эпоксиноволачную или эпоксипарааминофенольную смолу при следующем соотно шении компонентов, мас.ч.:

Эпоксиноволачная или эпоксипара- .,:аминофенольная смола 60-80

Эпокситетрабромдифенилолсульфоновая смола

Аминофенольный отвердитель 27-30

Ф%

° ю

4 .

Ю

t©

1008220

60-80

Изобретение относится к эпоксидным композициям, предназначенным для использования в качестве теплостойких трудногорючих клеев, компаундов, связующих.для стеклопластиков, которые могут найти применение в судо-, авиа- и машиностроении.

Известна эпоксидная самозатухающая композиций, в составе которой в качестве огнестойкой добавки используют диглидиловый эфир тетрабром- 10 дифенилолпропана f1 j, Однако указанная композиция обладает низкой теплостойкостью (127 С}.

Наиболее близкой по технической сущности и достигаемому результату к предлагаемой является полимерная композиция, включающая бромсодержащую эпоксидную смолу (бромированная зпоксиноволачная смола ) и Ьтверди" тель (метилянтарная кислота ) 2 g.

Известная композиция обладает хо-, рошей огнестойкостью, но недостаточно высокой теплостойкостью и прочностью.

Цель изобретения . — повышение теплостойкости композиции.

Поставленная цель достигается тем, что полимерная композиция, включающая бромсодержащую эпоксидную смолу и отвердитель, содержат в качестве бромсодержащей эпоксидной смолы 30 эпокситетрабромдифенилолсульфоновую смолу с содержанием эпоксидных групп

11,3-12,1%, общего хлора 0,8-1,4Ъ, в качестве отвердителя — аминофенольный отвердитель и дополнительно со- 35 держит эпоксиноволачную или эпоксипарааминофенольную смолу при следующем соотношении компонентов, мас.ч.:

Эпоксиноволачная или эпоксипара- 40 аминофенольная смола

Эпокситетрабромдифенилолсульфоновая смола 20-40

Аминофенольный

45 отвердитель 27-30

Используемую в композиции эпокситетрабромдифенилолсульфоновую смолу получают следующим образом: 56 г (1 моль ) (4,4-диокси-3,5,3,5 -тет-: 50 рабромдифенил )-сульфона растворяют в 92 r (1 моль ) эпихлоргидрина, нагревают и выдерживают при 112-118 С в течение 4-5 ч до образования дихлоргидриновых производных тетрабромди- 55 фенилолсульфона. Затем их дегидрохлорируют водным раствором едкого натра (8 г в 20 мл воды )при 5560 С в течение 4 ч.

Отделяют образовавшийся хлористый 60 натрий от раствора. Раствор нейтрализуют от щелочи углекислотой и промывают водой.

Избыток эпихлоргидрина отгоняют в вакууме при температуре, бани до

60

110 С. Получают 59 r смолы с содержанием эпоксидных групп 11,7%, хлора общего 1,1Ъ.

Пример 1 . 20 мас.ч. эпоксидной смолы на основе тетрабромдифенилолсульфона (ЭТБДС ) c содержанием эпоксидных групп 11,7%, хлора общего 1,1% и 80 мас.ч. эпоксиновоачной смолы нагревают до .совмеще ния и добавляют порциями 30 мас.ч.

;эвтектической смолы 3,3 - и 4,4 -диаминодифенилсульфона.

Композицию перемешивают до полного растворения и совмещения всех компонентов, заливают в формы и отверждают по следующему режиму:

120оС 3 ч, 150оС 3 ч, 200оС 4 ч.

Пример 2 . Готовят композицию состава, мас.ч.г

ЭТБДС (содержание эпоксидных групп 12,1% 6бщего хлора 0,8%) 30

Эпоксиноволачная смола

Эвтектическая смесь 3,3 — и

4, 4 -диаминодифенилсуль фона 28

Пример 3 . Готовят композицию состава, мас,.ч.:

ЭТБДС (содержЬние эпоксидных групп 11,8%, общего хлора

1,2Ъ ) 40

Эпоксиноволач-. ная смола

Эвтектическая смесь 3,3 - и

4,4 -диаминодифенилсульфона . 27

Пример 4 . Готовят композицию, состава, мас.ч.:

ЭТБДС (содержание эпоксидных групп

11,3%, общего хлора 1,4% ) 30

Эпоксинололачная . смола

3, 3 -Дихлор, 4,4 -диаминофенилмет ан 28

Пример 5 .. Готовят композицию состава, мас.ч.г . ЭТБДС (содержание эпоксидных групп 12,1Ъ, общего хлора

0 8% ) 40

Эпоксипарааминофенольная смола 60

4,4 -ДиаминодиI фенилметан 30

В таблице представлены свойства известной и предлагаемой композиции

1008220

Композиция

Показатели

П едлагаемая звестная

Температура деформации (стеклования), О(164 203-212 218-229 230-240

242-265 242-265

97-105 92-99 91-97

147-154 152-157 154-159..87 при сжатии

Время остаточного горения, с

3-6

0

20 нии хорошей огнестойкости характеризуется высокой теплоскойкостью;

Из таблицы следует, что предлагаемая композиция при сохранеСоставитель Н. БелЫх

Редактор Л. Филь ТехредЕ.Харитончик. Корректор Г. Огар

Заказ 2265/33 Тираж 492 Подписное .

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. ужгород, ул. Проек"ная, 4

Разрушакяцее напряжение, МПа: при изгибе

107-112 107-112

202-214 202-214
