Способ подготовки хлопкового линта к химической переработке

Способ подготовки хлопкового линта к химической переработке

Иллюстрации

Показать все

Реферат



1., СПОСОБ ПОДГОТОВКИ ХЛОПКОВОГО ЛИНТА К Х1ШИЧВСКОЙ ПЕРЕРАБОТКЕ , включающий подрезку линта и посол едующую обработку его химическим pecU eHTOM, отлич.аю11|ийся тем, что, с целью снижения содержания зольн1ЕЛХ компонентов Fe и SiO в продукте переработки линта, в качестве химического реагента, используют водный раствор апюмокгшуевых квасцов. . . 2. Способ по п. 1, о т л и ч а ю14 и и с я тем что обработку хлопкового линта осуществляют 3%-ным раствором .алюмокалиевых квасцов при в течение 1 ч при модуле 16:1

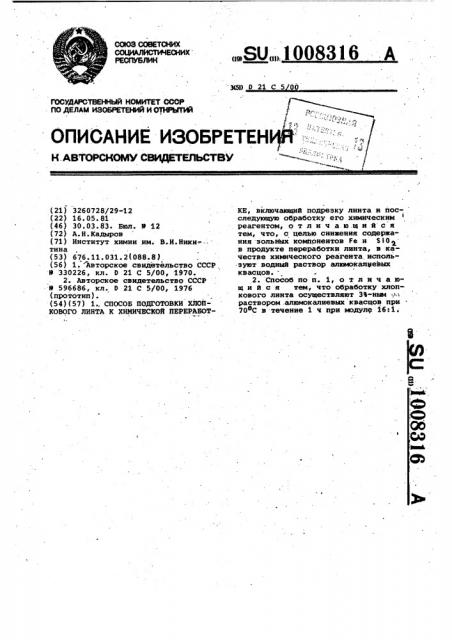

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН заП 0 21 С 5 00

ОПИСАНИЕ ИЗОБРЕТЕНф

Н. АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 ЧЕ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И (ЛНРЫТИЙ (21 ) 3260728/29-12 (22) 16.05.81 (46) 30.03.83- Бюл. 9 12 (72) А.Н.Кадыров (71) Институт химии нм. В.И.Ники».--. тина (53) 676.11.031.2(088.8 ). (56) 1. Авторское свидетельство СССР, Р 330226, кл. 0 21 С 5/00, 1970.

2. Авторское свидетелъство СССР

9 596686, кл. 0 21 С 5/00, 1976 (прототип). (54)(57) 1., СПОСОБ ПОДГОТОВКИ ХЛОП"

КОВОГО ЛИНТА К ХИМИЧЕСКОЙ ПЕРЕРАБОТ„.SU„„.1008316 А

КЕ, включающий подрезку линта и пос- следующую обработку его химическим . реагентом, о т л и ч .а ю.шийся тем, что, с целъю снижения содержания зольйых компонентов Fe н Si0 в продукте переработки линта, в качестве химического реагента используют водный раствор алюмокалиевых квасцов.

2. Способ по п. 1, о т л и ч а юшийся тем, что обработку хлопкового линта осуществляют 3%-ным раствором .алюмокалиевых квасцов при

70 С в течение 1 ч при модуле 16:1.

1008316

Составитель А.Моносов

Редактор П.Макаревич Техред М.Коштура корректор А. Ференц

Заказ 2284/38 Тираж 382 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий, 113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4. Изобретение относится к целлюлозно-бумажной промышленности,. конкретно, к снижению зольности целлюлозосодержащего сйрья, идущего для хими,ческой переработки.

Хлопковый линт с низким содержанием эолы может быть использован в производстве высококачественных целлюлоз, а также для получения специальной бумаги.

Известен способ снижения подготов-fp ки хлопкового линта к химической пе" реработке путем подрезки на многодисковой мельнице, с последующей очисткой Линта в гидроциклонах fi ). :Однако такой способ требует слож- f5 ного аппаратного оформления и не приводит к снижению зольности линта.

Наиболее близким к предлагаемому является способ подготовки хлопкового линта к химической переработке,.вклю-2р чающий подрезку линта и последующую обработку его химическим реагентом.

Согласно этому способу в качестве химического реагента используют хлорсодержащие соединения 2 ).

Однако a результате гереработки линта, подготовленного по такому способу, полученная хлопковая целлюлоза имеет повышенное содержание нецеллюлозных зольных компонентов и в первую очередь железа и кремнекислоты, что ухудшает ее качество.

Цель изобретения - снижение содержания зольных компонентов Fe u .S i0g в продукте переработки линта.

Поставленная цель достигается тем, что в способе подготовки хлопкового линта к химической переработ« ке, включающем подрезку линта и по1следующую обработку его химическим реагентом, в качестве химического 40 реагента используют водный раствор алюмокалиевых квасцов.

Обработку хлопкового линта осу-. ществляют предпочтительно 3%-ным раствором апюмокалиевых квасцов при

70 С в течение 1 ч при модуле 16:1.

Раствор алюмокалиеых квасцов может содержать поверхностно-активные вещества.

Пример 1. 50 г средневолокнистого линта со средней длиной волокна 7,3 мм, засоренностью 4%, зольностью i 4%, зрелостью 94,7% и средней степенью полимеризации 3000 под-резают до средней длины волокна

1,63 мь.. В последующем линт погружают в 3%-ный водный раствор алюмокалиевых квасцов, содержащий поверхностноактивные вещества ОП-7. в количестве 0,3% от массы линта при модуле линта 16:1. Обработку ведут в течение 1 ч при 70 С при перемешивании.

После обработки линт промывают водой и высушивают. Подготовленный к химической переработке линт имеет зольность 0,3% среднюю степень полимеризации 2960 и содержание d-целлюлозы 96,8%.

Полученная из такого линта путем его щелочной варки и отбелкй хлопковая целлюлоза имеет содержание d целлюлозы 99,3%, зольность 0,3% при следующем содержании зольных компонентов, мг/кг: Ре-З,Si0>- 5. Степень полимериэации целлюлозы — 1150.

Пример 2. 50 г тонковолокнистого линта со средней длиной волокна 7,70 мм, засоренностью 4,28%, зольностью 1,28%, зрелостью 95,7% и степенью полимеризации 3320 подрезают до средней длины волокна

1,67 мм. Далее проводят обработку аналогично примеру 1.

Подготовленный к химической переработке линт имеет зольность 0,41%. среднюю степень Полимеризации 3280 и содержание сь-целлюлозы 97,9%. .Полученная из такого линта хлопковая целлюлоза имеет содержание с1-целлюлозы 99,7%, зольность 0,04% при следующем содержании зольных компонентов, мг/кг:Fe — 3, Si02- 5.

Степень полимеризации целлюлозы составляет 1420 .

Известный способ (прототип) позволяет за счет предварительного хлорирования линта получить хлопковую целлюлозу с содержанием el-целлюлозы

98,8-99,0%, зольностью 0,03-0,05% при содержании, мг/кг: Fe 9-10, S i 0 g — 39-43.

Таким образом, предлагаемый способ позволяет более полно удалить из продукта переработки линта такие нежелательные зольные компоненты, как Fe u Si02 при сохранении и некотором улучшении остальных качественных показателей целлюлозы.
