Узел соединения стойки фахверка с фермой кровли
Иллюстрации
Показать всеРеферат
УЗЕЛ СОЕДИНЕНИЯ СТОИКИ ФАХВЕ РКА С ФЕРМОЙ КРОВЛИ, включающий фасонку, прикрепленную к нижнему поясу фермы, и соединительный элемент. прикрепленный к стойке фахверка, отличающийся тем, что, с целью упрощения конструкции с одновременным повышением прочности и надежности соединения, фахверк снабжен дополнительной фасонкой, прикрепленной к нижнему поясу фермы и расположенной параллельно основной, а соединительный элемент, прикрепленный к стойке фахверка, расположен между фасонками и выполнен в виде листа с продольной прорезью, при этом узел снабжен кольцевой втулкой и болтовым стержнем, с помощью которых фасонки прикреплены к листу стойки фахверка с возможностью перемещения в прорези листа. сх со 00
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А ВТОРСНОМ У СВИДЕТЕЛЬСТВУ. % ) $+JI3 %, -Я
ЗЙЬМНМТУ@А
Ю
CO
CO
ОО
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3355301/29-33 (22) 04.11.81 (46) 30.03.83. Бюл. № 12 (72) P. И. Целик (53) 69.057.4:69.024.8 (088.8) (56) 1. Узлы фахверка при ограждающих конструкциях из тяжелого и легкого бетона. Альбом сер. 1400-10. М., вып. 5, 1973, лист 15, узел 25.
2. То же, узел 24. (54) (57) УЗЕЛ СОЕДИНЕНИЯ СТОЙКИ
ФАХВЕРКА С ФЕРМОЙ КРОВЛИ, включающий фасонку, прикрепленную к нижнему поясу фермы, и соединительный элемент, „„SU„„1008378 А з(51) Е 04 В 1 38 Е 04 В 1 58 прикрепленный к стойке фахверка, отличающийся тем, что, с целью упрощения конструкции с одновременным повышением прочности и надежности соединения, фахверк снабжен дополнительной фасонкой, прикрепленной к нижнему поясу фермы и расположенной параллельно основной, а соединительный элемент, прикрепленный к стойке фахверка, расположен между фасонками и выполнен в виде листа с продольной прорезью, при этом узел снабжен кольцевой втулкой и болтовым стержнем, с помощью которых фасонки прикреплены к листу стойки фахверка с возможностью перемещения в прорези листа.
1008378
" l.306;) ге»»е стнос»тся к строительству
» 1<)»il, 6<,ггь использовано в промышлен»ых;.<»»»ях и сооружениях для соединения стоек <<.»хверка с фермой кровли или стоек р»: л,< II«» o назначения с несушими конотI)% к; <»я ыи.
Из««стен узел крепления стойки торцо«ого фахверка к конструкциям строительных ферм, где для крепления использован гнутый лист, который образует листовой шарнир в этом узле крепления. Выгиб листа выполнен на высоту до 100 мм с уклоном наклонной части 1:2 (1).
Недостатком данного соединения является неподвижность гнутого листа в болтовых соединениях на стойке и ферме, вызывающая деформацию нижнего пояса фермы. 1S
Кроме того, операция по удалению прокладок для предотвращения обратного выгиба листового шарнира не технологична.
Наиболее близким к предлагаемому по технической сущности является узел соединения стойки фахверка с фермой кровли, включающий фасонку, прикрепленную к нижнему поясу фермы, и соединительный элемент, прикрепленный к стойке фахверка (2) .
Конструкция этого узла не отвечает своему назначению. В процессе монтажа оголовок нельзя закрепить болтами в отверстия фасонки фермы. Кроме того, такие узлы ненадежны недостаточно технологичны и обладают низкой несущей способностью к внешним нагрузкам.
Цель изобретения — упрощение конструк- ц ции с одновременным повышением прочности и надежности соединения.
Поставленная цель достигается тем, что в узловом соединении стойки фахверка с фермой кровли, включающем фасонку, прикрепленную к нижнему поясу фермы, и соединительный элемент, прикрепленный к стойке фахверка, последний снабжен дополнительной фасонкой, прикрепленной к нижнему поясу фермы и расположенной параллельно основной, а соединительный элемент, прикрепленный к стойке фахверка, распо- 4<1 ложен между фасонками и выполнен в виде листа с продольной прорезью, при этом узел снабжен кольцевой втулкой и болтовым стержнем, с помощью которых фасонки прикреплены к листу стойки фахверка с 4 возможностью перемещения в прорези листа.

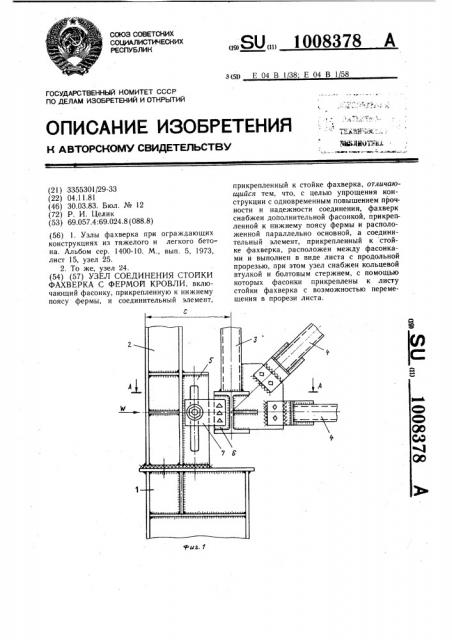

На фиг. 1 изображен узел шарнирного соединения стойки фахверка с фермой кррвли, вертикальный по отношению к ферме разрез; на фиг. 2 — разрез А — А на фиг. 1 (горизонтальные связи не показаны); на фиг. 3 — узел 1 на фиг. 2 (в большом масштабе показано взаимодействие деталей в креплении шарнира к стойке фахверка) .
Размер с — расстояние от грани стойки 55 фахверка до оси фермы, Обычно это расстояние принимается равным 500 мм, W— реакция от ветровой нагрузки стойки фахверка. Узел соединения разработан применительно к фермам из широкополочных двутавров в их поясах.
Шарнирное соединение стойки фахверка с фермой кровли выполнено разъемным и состоит из стойки 1 фахверка, оголовка 2 стойки, фермы 3 кровли, вертикальной связи 4 по фермам кровли, соединительного элемента 5 в виде листа с продольной прорезью, ребра 6 на поясе фермы 3, двух фасонок 7, крепящих шарнир в прорези листа 5, кольцевой втулки 8, двух плоских шайб 9, болтового стержня 10 с нарезкой метрической резьбы с обоих концов, шплинтов 11, высокопрочных болтов 12, двух гаек 13 и прокладок 14.
Соединение работает следующим образом.
К основной стойке фахверка на сверке крепят оголовок стойки, имеющий соединительный элемент в виде листа с продольной прорезью. Болтовой стержень снаряжают кольцевой втулкой 8, с обеих сторон ребра на стержень 10 надевают круглые шайбы 9 и все это зажимают листами фасонок 7, которые высокопрочными болтами крепятся к ребру, приваренному к двутавру пояса фермы.
В этом месте для компенсации размеров толщи н устроен ы прокл адки.
Толщины этих прокладок и деталей следует подбирать так, чтобы на болтовом стержне получилась некоторая свобода соединения. Затяжка гаек должна быть неплотной. Эти меры обеспечивают свободу хода болтового стержня в прорези фасонки.
Гайки должны быть зашплинтованы.
В ходе монтажа нагрузка на феремы кровли (а тем самым и ее прогиб) нарастает, стержень в прорези перемещается и крепит стойку к ферме в каждый момент ее перемещения.
То же происходит при игре прогиба фермы от внешних нагрузок.
Конструкцией предлагаемого узла достигается полная шарнирность соединения и идеальная передача ветровых нагрузок на диск горизонтальных связей.
При значениях W >10 тс в соединении предусмотрена постановка двух болтовых стержней.
Технико-экономическая эффективность изобретения по сравнению с прототипом проявляется в том, что при применении предлагаемого изобретения в промышленных зданиях и сооружениях происходит значительное снижение усилий и, соответственно, снижение расхода металла за счет того, что передача ветровых нагрузок осуществляется непосредственно на диск системы горизонтальных связей.
Узел соответствует расчетной схеме и всем конструктивным предпосылкам, он прост и надежен в работе. Дополнительных расходов при эксплуатации не требуется.
