Изобретение относится к струйной технике.

Наиболее близким к изобретению по технической сущности и достигаемому результату является струйный аппарат, содержащий камеру смешения, всасывающий патрубок .и активное сопло с установленной в нем с воэможностью.осевого перемещения подпружиненной иглой, снабженной приводом, состоящим из уравнительного и силового мембран-10 ных механизмов, подмембранная полость последнего из которых имеет выпускной клапан, связанный с мембраной уравнительного механизма (1 ).

Однако при изменении рабочих-пара-15 метров в этом струйном аппарате не обеспечивается постоянной производительности, что сужает область его использования.

Цель изобретения — повышение стабильности работы струйного аппарата.

Указанная цель достигается тем, тчо в струйном аппарате, содержащем камеру смешения, всасывающий патрубок и активное сопло с установленной в нем с возможностью осевого перемещения подпружиненной иглой, снабженной приводом, состоящим из уравнительного и силового мембранных меха низмов, подмембранная полость последнего из которых имеет выпускной клапан, связанный с мембраной уравнительного механизма, надмембранная полость уравнительного механизма сообщена с камерой смешения, подмембранная - с всасывающим патрубком, а Мем-З брана подпружинена со стороны подмембранной полости.

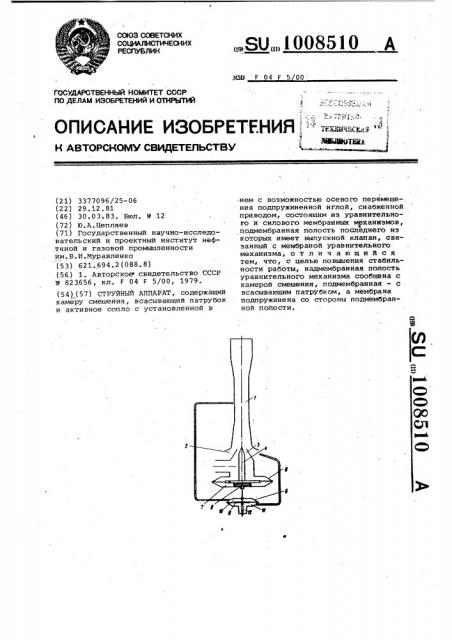

На чертеже представлен предлагаемый струйный аппарат.

Струйный аппарат содержит камеру 40

1 смешения, всасывающий патрубок 2 и активное сопло 3 с установленной в нем с возможностью осевого перемещения подпружиненной иглой 4, снабжен- ной приводом, состоящим из. уравнитель но го и силового мембранных механизмов 5 и 6, подмембранная полость

7 последнего из* которых имеет выпускной клапан 8, связанный с.мембраной

9 уравнительного механизма 5. Над-. мембранная полость 10 уравнительного механизма 5 сообщена с камерой 1 смешения, подмембранная полость 11 — с всасывающим патрубком 2, а мембрана

9 подпружинена со стороны подмембранной полости 11 пружиной 12.

Струйный аппарат работает следующим образом, При подаче рабочей среды через активное сопло 3 в камере 1 смешения создается разрежение, в результате которого перекачиваемая среда поступает в камеру 1 смешения, где рабочая и перекачиваемая среды смешиваются. Так как уравнительный механизм

5 сообщен и с камерой 1 смешения и с всасывающим патрубком 2, то при достижении заданной величины производительности и давления мембрана

9, преодолевая усилие пружины 12, прикрывает клапан 8. При этом в полости 7 повышается давление и игла

4 переместится, перекрывая сопло 3, уменьшая расход рабочей жидкости до уровня, обеспечивающего заданный перепад давления, заданную скорость входа подсасывающей среды и постоян-. ную производительность.

Таким образом, путем сообщения уравнительного механизма с камерой смешения и всасывающим патрубком достигается повышение стабильности работы струйного аппарата.
