Быстроразъемное соединение труб

Быстроразъемное соединение труб

Иллюстрации

Показать все

Реферат



БЫСТРО РАЗЪЕМНОЕ СОЕДИНЕНИЕ ТРУБ, содержащее откачиваемый и откачивающий патрубки с уплотнитёль .ным элементом между ними, соединенные байонетнЕЭМ разъемом, о т л ич&ющееся тем, что, с целью повышения надежности соединения, откачиваемый патрубок выполнен с отверстием на стенке и заглушенным концом, обращенньяи к откачивакицему патрубку, а откачивающий патрубок выполнен сужающимся и расположен на откачивае14ом патрубке, перекрывая его отверстие, причем уплотнительный элемент установлен на наружных поверхностях обоих патрубков.

.„Я0„„ 1 008561

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИН1 ":,, К ABTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 3001906/29-08 (22) 10.11.80 (46) 30.03.83, Бюл. Р 12 .;(72) Ю.Н.Стельмахов (71) Физико-технический институт низ;.ких температур AH Украинской ССР (53) 621.643 (088.8) (56) 1. Авторское свидетельство СССР

9 428152, кл.F 16 L 29/00, 1971.

2. Авторское свидетельство СССР

Р 243355, кл.F 16.l 37/00, 1968. (54)(57) БЫСТРОРАЗЪЕИНОЕ СОЕДИНЕНИЕ.

ТРУБ, содержащее откачиваемый и откачивающий патрубки с уплотнительным элементом между ними, соединенные байонетнам разъемом, о т л ич а ю щ е е с я тем, что, с целью повышения надежности соединения, откачиваемый патрубок выполнен с отверстием на стенке и заглушенным концом,.обращенньм к откачивающему патрубку, а откачивающий патрубок выполнен сужающимся и расположен на откачиваемом патрубке, перекрывая его отверстие, причем уплотнительный элемент установлен на наружных поверхностях обоих патрубков..1008561 фие. 2

Составитель В.Королев

Редактор Н. Гришанова Техред Е.Харитончик Корректор A.Ãðèöåíêo

Заказ 2311/50. Тираж 923 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и.открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к быстрораэъемным соединениям труб, а именно к быстроразъемным соединениям преимущественно вакуумных систем с перекрытием откачиваемого объема.

Известно соединение трубопроводов, включающее подвижную мефту с запорным клапаном, имеющим окна, и уплотнительные элементы(13.

Это соединение имеет сложную конструкцию, чем обусловлена невысокая надежность работы и недостаточно хорошие условия эксплуатации.

Устройство не обеспечивает быстрое разъединение трубопроводов.

Наиболее близким к предлагаемому техническим решением является быстроразъемное соединение шлангов, содержащее корпус и вставку со встроенными в них запорными клапанами, поджимаемыми пружинами, шариковый замок, наружную обойму, уплотнительные элементы (2 ).

Это соединение также отличается сложностью конструкции и невысокрй надежностью.

Цель изобретения — повышение надежности быстрораэъемного соединения труб.

Поставленная цель достигается тем, что в быстроразъемном соединении труб, содержащем откачиваемый и откачивающий патрубки с уплотнительным элементом между ними, соединвнные байонетным разъемом, откачиваемый патрубок выполнен с отверстием на стенке и заглушенным концом, обращенным к откачивающему патрубку, а отйачивающий патрубок выполнен сужающимся и расположен на откачиваемом патрубке, перекрывая его отверстие, причем уплотнительный элемент установлен на наружных поверхностях обоих патрубков.

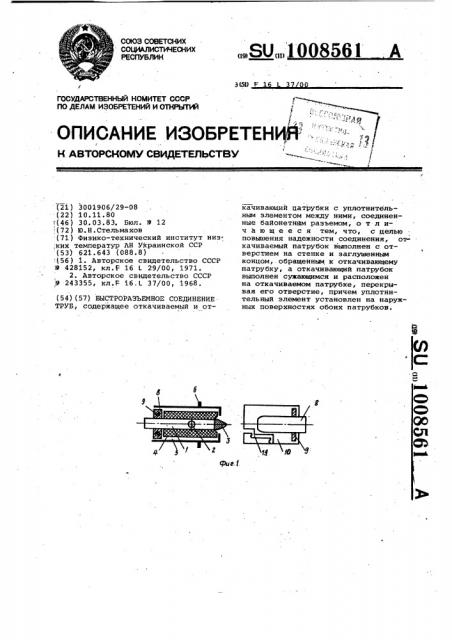

На фиг.1 показано соединение перед сборкой; на фиг.2 - соединение в сборке.

Откачиваемый.патрубок 1 с отверстием 2 и заглушкой 3, манжетой 4, 15 обоймой 5 со штифтами 6 является одной половиной байонетного разъема, Крепится обойма 5 к опорному кольцу 7 патрубка 1 шпилькой 3. Откачивающий патрубок 8 снабжен опорным кольцом 9

2О для второй половины байонетного разьема 10 с пазами 11.

Соединение работает следующим образом.

Патрубок 10 вводят на патрубок 1

25 под манжету 4 и фиксируют на первом выступе пазов 13. При этом патрубок 1 закрыт. После достижения в откачивающем патрубке 10 необходимого ва куума он продвигается во второе положение и, отжимая манжету 4, откры вает отверстие 2.

Благодаря предлагаемой конструкции повышается надежность соединения.
