Реферат



УСТРОЙСТВО ПЛАСТИЧНОЙ ЦИРКУЛЯЦИОННОЙ СМАЗКИ/ содержащее корпус смазываемого узла, торцовую крышку, вращающийся вал и смазываемый узел, отличающееся тем, что, с целью повышения эффективности смазки и долговечности смазываемого узла путем создания циркулирования пластичной смазки .при работе узла, оно снабжено гибкой диафрагмой, установленной в корпусе смазываемого узла и закрепленной по наружному диаметру в торцовой крышке, и по крайней мере одним роликом-активатором, установленным на валу с возможностью взаимодействия с гибкой диафрагмой со .стороны торцовой крышки. сх ел oi 4;ib

СОЮЗ СОВЕТСКИХ.

NUNII

РЕСПУБЛИК

1Щ) F 1бN 7 00 с . 1 ; «"с

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

" «с

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н AS Om4oaer свиДЕ ЕЛ»© у

У \

f(21) 3351722/25-08 (22)04.11.81 (46) 30.03.83. Вюл. 9 12 (72) Л.М. Ивачев и Н.Г. Виткалов (71) Всесоюзный научно-исследовательский институт цементного машиностроения с (53) 621. 89 (088. 8) (56) 1. Чуб Е.Ф. Крупногабаритные подшипники качения, "Машиностроение, М., 1976, с. 107. (54)(57) УСТРОЙСТВО ПЛАСТИЧНОЙ

ЦИРКУЛЯЦИОННОЙ СМАЗКИ, содержацее корпус смаэываемого узла, торцо„.SU„„08564 А вую крышку, врацающийся вал и смазываемый узел, о т л и ч а ю щ е— е с я тем, что, с целью повьыения эффективности смазки и долговечности смаэываемого узла путем создания циркулирования пластичной смазки при работе узла, оно снабжено гибкой диафрагмой, установленной в корпусе смазываемого узла и закреп-ленной по наружному диаметру в торцовой крышке, и по крайней мере одним роликом-активатором, установленным на валу с возможностью взаимо.действия с гибкой диафрагмой со стороны торцовой крышки.

1008564

Изобретение относится к машиностроению и может быть использовано преимущественно в подшипниковых узлах качения (скольжения) вращающихся валов и осей, в зубчатых, цепных передачах и в других устройствах с пластической (густой, консистентной) смазкой.

Известно устройство, содержащее корпус смазываемого узла, торцовую крышку, вращающийся вал и смазываемый узел, работаЮщие на закладной пластичной смазке, применяемые в прокатных станах, опорах вращающихся печей и другом оборудовании (1) .

Недостатком известного устройства является то, что при вращении подшипника пластичйая :,смазка выдавливается роликами из зоны контакта в свободные кольцевые поЛости подшипника и торцовые крышки, теряет подвижность и в дальнейшем не поступает в места контакта тел качения с беговыми дорожками.. В результате этого в работе участвует .только малая доля пластичной смазки, сохранившаяся на телах качения и беговых дорожках подшипника, что отрицательно сказывается на эксплуатационной долговечности подшипника и создает трудности при обслуживании.

Цель изобретения - повышение эффективности смазки и долговечности смазываемого узла путем создания циркулирования пластичной смазки при работе узла.

Поставленная цель достигается тем, что .устройство пластичной циркуляционной смазки, содержащее корпус смазываемого узла, торцовую крышку, вращающийся вал и смазываемый узел,!снабжено гибкой диафрагмой, установленной в корпусе смазываемого узла и закрепленной по наружному диаметру в торцовой криаке, и по крайней мере одним роликом-, активатором, установленннм на валу с возможностью взаимодействия с гибкой диафрагмой со стороны торцовой крьйаки. При вращении вала, роликомактиватором, в месте расположения ролика-активатора, обеспечивается бегущая волна гибкой диафраглы, которая транспортирует смазку в подшипник последовательно по всей окружности.

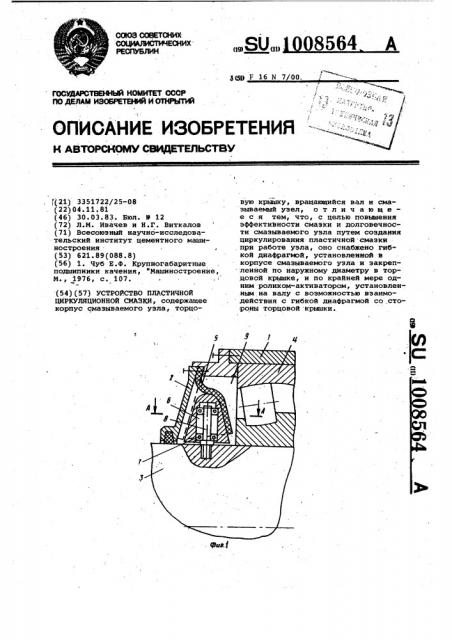

На фиг. 1 показано устройство пластичной циркуляционной смазки, .общий вид на фиг, 2 — разрез A-A на фиг. 1.

Устройство содержит корпус 1, торцовую крышку .2, вращающийся вал

3, смаэываелый подшипник 4, гибкую резиновую диафрагму 5 и вращающийся ролик-активатор 6. Ролик-активатор б через подшипники 7 установлен на оси 8, которая закреплена радиально на вращающемся валу 3.

Резиновая диафрагма 5, выполненная в виде тонкого диска, закреплена

10 по наружному диаметру на торце .крышки 2. Ролик-активатор 6 установлен в круговой полости 9 так, что постоянно в одном месте отжимает гибкую резиновую диафрагму 5 от

15 торца крышки 2.

Устрбйство пластичной циркуляционной смазки, например подшипника качения, работает следующим образом.

При вращении-вала 3 на подшипниках 4 вместе с ним вращается роликактиватор 6, который постоянно отжимает кромку гибкой резиновой ди:афрагмы 5, обеспечивая ей бегущую волну деформации, которая последо- . вательно по окружности из круговой полости 9 загоняет смазку в смаэываелый подшипник 4.

Таким образом осуществляется активная циркуляция и эффективное

ЗО обновление пластичной смазки в подшипнике, что повьыает КПД и долговечность смаэываемого подшипника.

За один оборот вращающегося вала

3 осуществляется один цикл круговой

35 смазки подшипника.

С целью увеличения количества циркулирующей пластичной смазки в смаэываемом подшипнике 4 в единицу времени на вращающемся валу 3 может

4П быть установлено несколько роликовактиваторов 6, расположенных по окружности в круговой полости 9, где расположена пластичная смазка. Пропорционально количеству роликов-ак45 тиваторов б увеличивается количество пластичной смазки, прогоняемой через смаэываемый подшипник 4.

Использование предлагаемого устройства пластичной циркуляциоииой смазки возможно преимущественно для тихоходных подшипников и зубчатых передач. .Изобретение обеспечивает циркулирование пластичной смазки внутри .подшипникового узла при работе его, 55 что повышает долговечность смаэываемого узла и позволяет более эффективно использовать смазочный материал.
