re дела изоБи=ткний и Отнеитий (21) 3356002/29-33 (22) 24.09.81 (46) 30.03.83, Бюл. и 12 (72) A.À. Бутаков (53) 666.94.041(088.8) (6) 1. Авторское свидетельство СССР

It 838283, кл. F 27 В 7/22, 1979 (прототип,). (54) (Я) БАНДАЖ ВРАЩАЮЩЕЙСЯ ПЕЧИ, содержащий отдельные сектора сплошного сечения, соединенные на стыках, отличающийся тем, что, с целью обеспечения возможности сборки и разборки бандажа при монтаже, он снабжен клиньями, размещенными между стыками секторов и наложенными друг на друга противоположно направ» ленными клиновыми поверхностями, при этом стык одного из секторов выпол" нен с шипом, в который. вставлены клинья, а стык другого сектора выполнен с пазом, в который вставлен шип соседнего сектора..

>008595

Изобретение относится к обжигу клинкера и может быть использовано в цементной промышленности.

Известен бандаж вращающейся печи, содержащий отдельные сектора сплошного сечения, соединенные на стыках .сварными швами Я .

Недостатком известного бандажа является неразьемность конструкции.

Цель изобретения " обеспечение 10 возможности сборки и разборки бандажа при монтаже.

Указанная цель достигается тем, что бандаж вращающейся печи, .,содержащий отдельные сектора сплошйого 15 сечения, соединенные на стыках, снабжен клиньями, размещенными между стыками секторов и наложенными друг на друга противоположно направленными клиновыми поверхностями, при этом 20 стык одного из секторов выполнен с циклом, в который вставлены клинья, а стык другого сектора выполнен с пазом, в который вставлен шип соседнего сектора. 25

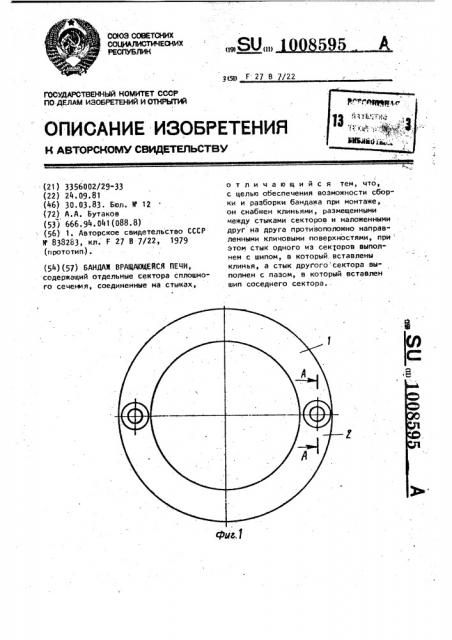

На фиг. показан бандаж, общий вид; на фиг. 2 — разрез А-А на фиг.1.

ВНИИПИ Заказ; 2321/52

Тираж 613 Псдписное

Филиал ППП Патент, г.Ужг ород, YJl,Проектная,4

Ьандаж состоит из секторов 1 и 2, соединенных друг с другом через клинья 3 и 4, и кольцо 5. 8 клин 4 ввинчен болт 6, взаимодействующий с клином 3. Сектор 2 имеет шип 7, взаимодействующий с пазом в секторе

Секторы 1 и 2 контактируют с пальцем 8, а крышка g прижата болтами 10 к секторам l и 2.

Бандаж работает следующим образом.

При необходимости соединения банда жа сектор 1 устанавливают на сектор 2 и центрируют шипом 7 и пальцем 8. Затем вставляют клинья 3 и 4 и раздвигают их болтом 6. При этом секторы 1 и 2 плотно прижимаются друг к другу.

После этого насаживают кольцо 5 и привинчивают крышку 9 болтами 10.

Разборка бандажа производится в обратной последовательности.

Применение. предлагаемого устройст ва позволяет в значительной мере снизить трудоемкость работ по замене изношенного бандажа новым при ремонте на.действущих печах, что сокращает их простой, снижает сроки ремонта.
