Гарпунный наконечник к ружьям для подводной охоты
Иллюстрации
Реферат
ГАРПУННЫЙ НАКОНЕЧНИК К РУЖЬЯМ ДЛЯ ПОДВОДНОЙ ОХОТЫ, содержащий шток с жалом и продольным пазом, откидной стопорньЛ} флажок, шарнирно укрепленный в пазу, и подвижную втулку, о т личающийся тем, что, с целью улучшения эксплуатационных характеристик за счет снижения вероятности схода пораженной добычи, в нем подвижная втулка сйавжена направленными в сторону жала зубьями и фиксирукяцим буртом, взанмодействуюмим со ;стопорным флажком.
СООЭ СОВЕТСНИХ
NUN РЕСПУБЛИК
ОПИСАНИЕ ИЗОБРЕТЕНИЯ . Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ГОСУДМ СТВЕННЫй НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ. (21 ) 3375840/40-23 (22) 23.12.81 (46) 30.03.83. Бюл. 9 12 (72) С.Ю.Syáuos .(53) 623.442.8:639.2.081.53(088.8} (56) 1. Авторское свидетельство СССР
Ю 351510, кл.. A 01 К 81/06, 1970.
2. Авторское свидетельство СССР ,.Р.294387, кл. A 01 К 81/Об, 1970 ! (прототип ).,SU„„1008612 А з 5Н F 41 В 13/10; A 01 К 81/06 (54)(57) ГАРПУННЫЙ НАКОНЕЧНИК К РУЖЬЯМ
ДЛЯ ПОДВОДЙОЙ ОХОТЫ, содержащий шток .с жалом и продольным пазом, откидной стопорный флажок, шарнирно укреплен ный в пазу, и подвижную втулку,-о тл и ч а ю шийся тем, что, с целью улучшения акснлуатационных.характеристик за счет снижения вероятности схода пораженноВ добычи, в нем подвижная втулка снабжена направленными в сторону жала зубьями и фикси-.рующим буртом, взаимодействующим со стопорным флажком.
1008612
B.èñõoäHîì,состоянии втулка б удерживается на штоке 1 за счет взаимодействия пружинящей нижней части флажка 5 и бурта 8.
После прокола добыча, взаимодействуя с зубьями 7, перемещается с втулкой б до упора 4. Пружинящий флажок 5 переходит в положение -стопорения. Для съема пораженной добычи нужно пальцем нажать на флажок
5 в месте лыски 3 и передвинуть втулку б в первоначальное положение.
Предлагаемое устройство повышает надежность удержания пораженной добы,чи на гарпуне и облегчает ее съем.
ВНИИПИ Заказ 2324/53 Тираж 411 Подписное
Филиал .ППП "Патент", r.Óæãîpoä,óë.Ïðoåêòíàÿ,4
Изобретение относится к оружейной технике и может применяться в ружьях для подводной охоты.
Известен гарпунный наконечник, содержащий боек с продольным пазом, в котором шарнирно укреплен стопорный флажок (1).
Недостатками этого устройства являются.ненадежность удержания добычи и трудность съема ее с гарпуна.
Известен также гарпунный наконеч- 10 ник к ружьям для подводной охоты, содержащий шток с жалом, откидные стопорные флажки в виде проволочных скоб и подвижную втулку с пазами для размещения скоб $2 ). 15
Недостаток известного устройства невозможность фиксирования втулки, следствием чего может быть сход пораженной добычи, т.е. невысокие эксплуатационные характеристики.
Цель предлагаемого изобретения— устранение указанных недостатков, т.е.-улучшение эксплуатационных характеристик путем снижения вероятности схода. пораженной добычи.
Поставленная цель достигается тем, что в гарпунном наконечнике к ружьям для подводной охоты, содержащем шток с жалом и продольным пазом, откидной стопорный флажок, шар- 30 .нирно укрепленный в пазу, и подвижную втулку, втулка снабжена эубья Ъ ми, направленными в сторону жала, и фиксирующим буртом, взаимодействующим со сторопным флажком.

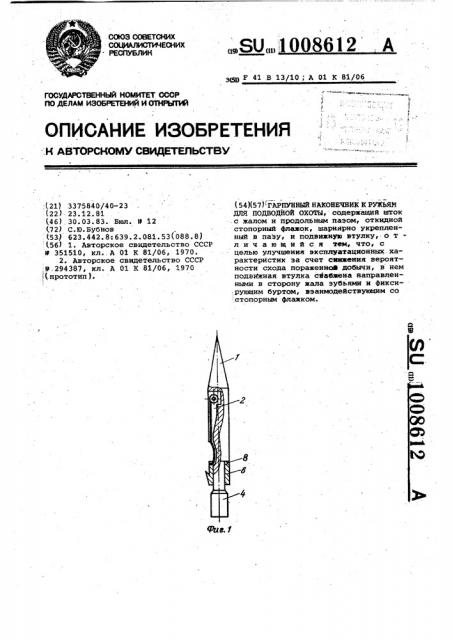

На фиг. 1 показан гарпунный наконечник к ружьям для подводной охоты, общий вид с частичным разрезом; на фиг. 2 — то же, вид.сбоку.
Гарпунный наконечник к ружьям для подводной охоты содержит шток 1 с жалом, имеющий продольный паэ 2, лыску 3 и упор 4, шарнирно закрепленный откидной стопорный флажок 5, подвижную втулку б, снабженную зубьями 7, направленными в сторону жала, и фиксирующим буртом 8, резьбовое присоединительное отверстие 9.
