Устройство для рельефографического воспроизведения оптических изображений

Устройство для рельефографического воспроизведения оптических изображений

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РЕЛЬЕФОГРАФИЧЁСКОГО ВОСПЙЭИЗВЕДЕНИЯ ОПТИЧЕСКИХ ИЗОБРАйОЕНИЙ, содержа11|ее прозрачную основу с последовательно размещенными на ней прозрачным электродом, линейчатым оптическим растром, фотополупроводниковым слоем и неоднородным ПРОВОД5П11ИМ слоем дефррмируниций геле обраэный слой, источник электрического напряжения, озединенный с прр/ г : зрачным электродом и неоднорр;аным :провидящим слоем, и щелевую оптичес; кую систему воспроизведения, о т Л « .чающееся тем, что, с целью упрсяцения конструкции и повьшения ,качества воспроизведения,/неоднородный проводящий слой выполнен в виде параллельных линейчатых электродов с {Нанесенной на них зеркальной резистинной пленкой, а гелеобразиый слой нанесен на зеркальную пленку, причем щелевая диафрагма оптической система размещена в фокальной плоскости объектива оптической системы и выполнена в виде зеркальных полос, параллельных оптическому растру, при этом источник света расположен в переднем iS фокусе кондёнсора оптической систеил, а в заднем его фокусе расположена крайняя полоса щелевой диафрагмы. 00 О) со о:

A@03 СОВЕТСНИХ

CCWMI

РЕСЙУ БЛИН

Sm603С1600

ГОСУДАРСТВЕННЫЙ НОМИТЕ (СССР

f10 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОЧНРЦТЬЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОЫУ СВИДЕТЕЛЬСТВУ (21) 3270074/28-12 (22) 01.04.81

{46) 30.03.83. Бюл. 9 12 (72) В.А.Алехин (71) Московский институт радиотехники, электроники и автоматики ,(53) 772.93(088.8) .(56) 1. Авторское свидетельство СССР

В 568931, кй. G 03 6 16/00, 1977. (54) (57) УСТРОЙСТВО ДЛЯ РЕЛЬЕФОГРАФИЧЕСКОРО ВОСПРОИЗВЕДЕНИЯ ОПТИЧЕСКИХ

ИЗОБРАЖЕНИЙ, содержащее прозрачную основу с последовательно размещенны.ми на ней прозрачным электродом, линейчатым оптическим растром, фотополупроводникозым слоем и неоднородным проводящим слоем, деформирующий геле,обраэный слой, источник электрического напряжения, соединенный с про; зрачным электродом и неоднородным проводящим слоем, и щелевую оптичес кую систему воспроизведения, о т л и,ч а ю щ е е с я тем, что, с целью упрощения констрУкции и повыаения

;качества воСпроизведения„«еоднородный

:проводящий слой выполнен в виде параллельных линейчатых электродов с

;нанесенной на них зеркальной резнстивной пленкой, а гелеобразный слой нанесен на зеркальную пленку, причем

@елевая диафрагма оптической системы размещена в фокальной йлоскости обьектива оптической системы и выполне.на в виде зеркальных полос, параллельных оптическому растру, при этом источник света расположен в переднем 19

Ф фокусе кондейсораоптической системы, а в заднем его Фокусе расположена крайняя полоса щелевой диафрагмы.

С."

1008696

55

Изобретение относится к технике записи информации электрографическим способом и может найти применение для усиления яркости оптических изображений и преобразования спектрального состава изображения в телевизионных и информационных системах.

Известно устройство для рельефографического воспроизведения оптических иэображений, содержащее про,зрачную основу с последовательно размещенными на ней прозрачным электродом, линейчатым оптическим растром, фотополупроводниковым слоем и неоднородным проводящим. слоем, деформирующий гелеобразный слой, источ- 15 ник электрического напряжения, соединенный с прозрачным электродом и неоднородным проводящим слоем, и щелевую оптическую систему воспроизведения (1J . 20

Недостатками известного устройства являются сложность конструкции и низкое качество воспроизведения.

Цель изобретения — упрощение конструкции и повышение качества вос- 25 произведения.

Для дсстижения поставленной цели в устройстве, содержащем прозрачную основу с последовательно размещенными на ней прозрачным электродом, 30

1 линейчатым оптическим растром, фотополупроводниковым слоем и неоднородным проводящим слоем, деформирующий гелеобразный слой, источник электрического напряжения, соединенный с прозрачным электродом и неоднородным

I проводящим слоем, и щелевую оптическую систему воспроизведения, неоднородный проводящий слой выполнен в виде параллельных линейчатых электродов с нанесенной на них зеркальной 40 резистивной пленкой, а гелеобразный слой нанесен на зеркальную пленку, .причем щелевая диафрагма оптической системы размещена в фокальной плоскости объектива оптической системы и 45 выполнена в виде зеркальных полос, параллельных оптическому растру, йри этом источник света расположен в переднем фокусе конденсора оптической система, а в заднем его фокусе рас- 50 положена крайняя полоса щелевой диафрагмы.

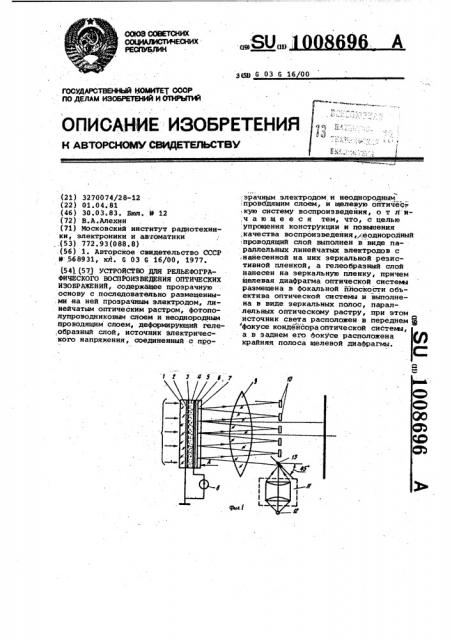

На фиг.1 показана принципиальная схема предлагаемого устройства, на фиг,2 - вид А на фиг.1.

Устройство .содержит прозрачную основу 1 с прозрачным электродом 2, линейчатым оптическим растром 3, фотополупроводниковым слоем 4, парал лельными линейчатыми электродами 5, зеркальной резистйвной пленкой 6 и деформируемым гелеобразным слоем 7.

Параллельные линейчатые растры-электРОды 5 соединены с прОзрачным электродом 2 через источник 8 напряжения.

Оптическая система воспроизведения содержит объектив 9, щелевую диафрагму 10 в виде зеркальных полос, параллельных оптическому растру, размещенную в фокальной плоскости Объектива 9, конденсор 11 и источник 12 света. Первая зеркальная полоса 13 повернута плоскостью под углом 45 к оптической оси объектива.

Конденсор 11 проектирует изображение источника 12 на зеркальную полосу 13..

Устройство работает следующим образом.

При экспонировании иэображения через оптический растр 3 на Фотополупроводниковый слой 4 изменяется его проводимость, что приводит к изменению тока в цепи, состоящей из источника 8 напряжения, электродов 5, зеркальной резистивной пленки 6, фотополупроводникового слоя 4 и прозрачного электрода 2. В результате потенциал поверхности резистивной пленки 6 в промежутках между параллельными электродами 5 на освещенных участках снижается. Возникающее при этом модулированное электрическое поле приводит к деформациям гелеобразного слоя. Оптический растр создает периодическое. изменение потенциала на освещенных участках, что способствует повышению яркости изображения. Пaраллельные электроды выравнивают

1 средний потенциал резистивной пленки и устраняют взаимное влияние элементов изображения.

Деформации гелеобразного слоя воспроизводятся оптической системой в виде светового изображения на экране. При этом свет, отражаясь от зеркальной резистивной пленки 6, собирается на второй зеркальной полосе и, отражаясь от нее вновь, освещает деформируемый слой и собирается на третьей зеркальной полосе и т.д.

Деформации поверхности гелеобразного слоя приводят к рассеиванию света и проектированию на экран изображения рельефа.

При этом недифрагированный свет многократно проходит через деформированный слой, что повышает свето:энергетическую эффективность устройства.

В предлагаемом устройстве период оптического растра 3 25-50 мин, параллельные электроды 5 имеют ширину

20 мкм и период 100 мкм, толщина фотополупроводникового слоя (например .

Cd S) 10 мкм, толщина зеркальной резистивной пленки 19 мкм, ее удельное сопротивление p< = 10 Ом см.

Деформируемый гелеобразный слой выполнен на основе синтетического

1008696 диУА

9Ьа1

Составитель В.Аксенов

Редактор A.Ëeæíèíà Техред М.Гергель Корректор И.Коста

Эаказ 2334/57 Тираж 471 Подписное

ЗНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035,. Иосква, Ж-35, Рауыская наб., д.4/5

Филиал ППП "Патент", r.Óæãîðîä, ул.Проектная, 4 каучука и имеет толщину 10-20 мкм.

Постоянные времени записи и стирания гелеобразного слоя ь "ь а 20 мкс позволяют преобразовывать иэображения в реальном масштабе времени.

Предлагаемое устройство просто по конструкции. Оптическая система имеет меньшее число элементов и более высокую светоэнергетическую эффективность.

Кроме того, предлагаемое устройство позволяет достичь высокого качества воспроизведения.
