1. СОЕДИНЕНИЕ КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ, содержащее соединяемые элементы с соосными отверстиями , на одном из которых, выполнена цилиндрическая проточка, а-на другом - коническая проточка, соединительный элемент из пружинящего материала , на одном конце которого выполнена головка, а на другс г - продольная прорезь и выступы, расположенные по наружной образующей, с конической заходной частью, отличающееся тем, что, с целью обеспечения разъемного соединения, в отверстии одного из соединяемых элементов выполнены симметрично расположенные выступы, при этом сечение отверстия в месте расположения выступов имеет форму эллипса. 2. Соединение поп. 1, о т л ичающееся тем, что соединительный элемент снабжен конусным участком, выполненным со стороны, (Л обратной конической заходной части. ОС 00 ts3 СХ)

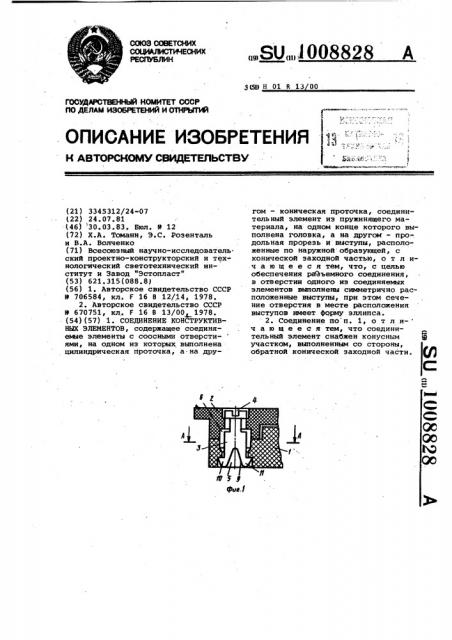

СОЮЗ СОВЕТСКИХ

NULLI °

РЕСПУБЛИН

„„SU„„! 008828 A

3I5D H 01 Я 1З 00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ j3 .".

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3345312/24-07 (22) 24.07.81 (46) 30.03.83. Вюл. В 12 (72) Х.A. Томанн, Э.С. Розенталь и В.A. Волченко (71) Всесоюзный научно-исследователь. ский проектно-конструкторский и технологический светотехнический институт и Завод "Эстопласт" (53) 621.315(088.8) (56) 1. Авторское свидетельство СССР

Р 706584, кл. F 16 8 12/14, 1978.

2. Авторское свидетельство СССР

9 670751, кл. F 16 8 13/00 1978. (54) (57) 1. СОЕДИНЕНИЕ КОНСТРУКТИВННХ BJIENEHTOB содержащее соединяемюе элементы с соосными отверсти- ями, на одном из которых выполнена цилиндрическая проточка, а на другом - коническая проточка, соединительный элемент из пружинящего материала, на одном конце которого выполнена головка, а на другом — продольная прорезь и выступы, расположенные по наружной образующей, с конической заходной частью, о т л ич а ю щ е е с я тем, что, с целью обеспечения райъемного соединения, в отверстии одного из соединяемых элементов выполнены симметрично расположенные выступы, при этом сечение отверстия в месте расположения выступов имеет форму эллипса.

2. Соединение по п. 1, о т л и- ч а ю щ е е с я тем, что соединительный элемент снабжен конусным щ участком, выполненным со стороны, обратной конической заходной части.

1008828

Риа 2

Составитель Ю. Киселев

Техред Т.Маточка Корректор A. Гриценко

Редактор Ю. Ковач

Тираж 588 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 2352/64 филиал ППП"Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к соединениям конструктивных элементов.

Известно соединение конструктивных элементов, в котором соединяемые .конструктивные элементы выполнены с соосными отверстиями, а соединяющий конструктивный элемент выполнен из пружинящего материала, на одном конце которого выполнена головка, а на другом — продольная прорезь и выступы, расположенные на наружной образующей с конической заходной частью P1) .

Наиболее близким к предлагаемому по технической сущности и достигаемому результату являетс- соединение конструктивных элементов, в котором соединяемые койструктивные элементы выполнены с соосными отверстиями, одно из которых имеет цилиндрическую проточку, а другое— коническую, причем соединительный элемент выполнен из пружинящего ма териала, на одном конце которого вы. полнена головка, а на другом — продольная прорезь и выступы, расположенные по наружной образующей с ко. нической заходной частью (2) .

Недостатком известных соединений является их неразъемность.

Цель изобретения - обеспечение разъемного соединения.

Поставленная цель достигается тем что в соединении конструктивных элементов, содержащем соединяемые элементы с соосными отверстиями, на одном из которых выполнена цилиндрическая проточка, а на другом — коническая проточка, соединительный элемент из пружинящего материала, на одном конце которого выполнена го1 ловка, а на другом — продольная прорезь и выступы, расположенные по наружной образующей, с конической заходиой частью, в отверстии одного из соединяемых элементов выполнены симметрично расположенные выступы, при этом сечение отверстия в месте расположения выступов имеет форму эллипса.

Кроме того соединительный элемент снабжен конусным участком, выполненным со стороны, обратной конической эаходной части.

На фиг. 1 изображены соединяемые элементы, разрез; на фиг. 2 - раз15 рез A-A на фиг. 1; на фиг. 3 — соединительный элемент.

Соединительные элементы 1 и 2 соединяются соединительным элементом 3, размещенным в соосных отверстиях

2п 4 и 5. Отверстие 5 имеет симметрич. ные выступы 6 и 7, которые в разрезе имеют форму эллипса.

Соединяющий элемент 3 имеет головку 8 и с противоположного конца прорезь 9 и выступы 10 и 11. При повороте соединяющего элемента 3 в положение, соответствующее минимальному расстоянию между образующими выступов, участки соединяющего элемента в месте прорези сжимаются и выступы выходят из зацепления с сое,"

t диняемым элементом, что обеспечивает возможность разъема соединения.

Соединяющий элемент 12 снабжен ко35 нусным участком 13, выполненным со стороны, обратной заходной конической части 14.

Предлагаемое устройство обеспечивает надежное соединение элементов
