Устройство для защиты электроустановки от повреждения

Устройство для защиты электроустановки от повреждения

Иллюстрации

Показать все

Реферат



.УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЭЛЕКТРОУСТАНОВКИ ОТ .ПОВРЕЖДЕНИЯ, содержащее магнитный пускатель , в цепь питания которого включен, симистор, управляющая цепь симистора подключена к выходу блока управления, запитанного от источника постоянного напряжения , вход которого подключен к фаЦ А В зам сети, а вход блока управления соединен с .выходом датчика аварийного параметра, отличающееся тем, что, с целью повышения быстродействия и надежности путем обеспече-ния самоконтроля, блок управления выполнен на управляемом резисторном делителе и двух тиристорах, причем управляющий электрод симистора под--, ключен к аноду одного тиристора, катод которого подключен к минусу источника постоянного напряжения, а управлякядий электрод - к средней точке резисторного делителя, другой тиристор подключен своим катодом к минусу источника постоянного напряжения , управляющим электродом к выхо ф ду датчика аварийного параметра и (Л анодом - к средней точке резисторного делителя, при этом резисторный делитель вклкиен между плюсом и минусом источника постоянного напряжения . эо 00 4 С

СОЮЗ СОВЕТСНЙХ

СОЦИАЛИСТИЧЕСКИ К

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

Ф 4 В С

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПИЙ (2i) 3324901/24-07 . (22) 28.07.81 . (46) .30.03.83. Бюл. Ф 12 (72) A.B. Чернышев и. Б.Г. Гольдштейн . (71) Всесоюзный научно-исследовательский и проектно-конструкторский институт механизированного и ручного строительно-монтажного инструмента, вибраторов и строительно-отделочных машин (53) 621.316.925(088.8) (56) 1.. Авторское свидетельство СССР

В 760281, кл. Н 02 Н 3/16, 1978.

2. Авторское свидетельство СССР

Р 826487, кл. Н 02. Н 7/08, 1979, (54)(57) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЭЛЕКТРОУСТАНОВКИ ОТ ПОВРЕЖДЕНИЯ, содержащее магнитный пускатель, в цепь питания которого включен.симистор, уп- . равляющая цепь симистора подключена к выходу блока управления, запитанного от источника постоянного напряжения, вход которого подключен к фа„„SU(iIi А

a(5D H 02 Н 3 16 Н 02 Н 7 08 зам сети, а вход блока управления соединен с .выходом датчика аварийного параметра, о т л и ч а ю щ е е с я тем, что, с целью повышения быстродействия и надежности путем обеспечения самоконтроля, блок управления выполнен на управляемом резисторном делителе и двух тиристорах, причем управляющий электрод симистора под ключен к аноду одного тиристора, катод которого подключен к минусу источника постоянного напряжения, а управляющий электрод — к средней точке резисторного делителя, другой тиристор подключен своим катодом к минусу источника постоянного напряжения, управляющим электродом — к выхо-Pg ду датчика аварийного параметра и анодом — к средней точке резисторного делителя, при этом резисторный делитель включен между плюсом и ми- („„ нусом источника постоянного напряжения.

1008840

Изобретение относится к электротехнике, в частности к устройствам защиты электроустановки от повреждения.

Известно устройство защиты, содержащее датчик тока утечки, усилитель, 5 связанный своим входом с датчиком, а выходом с блоком управления, и магнитный пускатель, связанный с блоком управления. Данное устройство хорошо регулируется на срабатывание от, IG токов утечки требуемой величины10 MA (13 .

Недостатком данного устройства яв.ляется то, что блок управления выполнен на реле, а при замыкании кон- 15 тактов происходит искрени на них, вследствие активно-индуктивного характера нагрузок их контакты могут не разомкнуться. Не исключена также возможность поражения электрическим ,током человека, который прикасается к корпусу машины в момент включения зищитно-отключающего устройства, когда фазное напряжение через кнопку

"Пуск" и обмотку пускателя попадает по заземляющему проводу на корпус машины.

Наиболее близким к предлагаемому по технической сущности является устройство защиты электроустановки, содержащее подключенный к фазам сети через симистор магнитный пускатель, цепь управления которого соединена с блоком управления, выполненным на конденсаторе, однопереходном транзисторе и тиристоре и подключенным к источнику постоянного напряжения $2) .

Однако известное устройство обладает невысоким быстродействием, так как необходимо время для заряда конденсатора до уровня срабатывания од- 4О нопереходного транзистора. Кроме того, в известном устройстве отсутствует самоконтроль элементов, составляющих схему, что существенно снижает надежность устройства. 45

Цель изобретения - повышение быстродействия и надежности путем обеспечения самоконтроля устройства.

Поставленная цель достигается тем, что в устройстве, содержащем магнит ный пускатель, в цепь питания которого подключен симистор, управляющая цепь симистора подключена к выходу блока управления, запитанного от источника постоянного напряжения, вход которого подключен к фазам сети, а вход блока управления соединен с выходом датчика аварийного. параметра, блок управления выполнен на управляемом резисторном делителе и двух ти- 60 ристорах, причем управляющий электрод симистора подключен к аноду тиристора, катод которого подключен к минусу источника постоянного напряжения, а управляющий электрод - к средней 65 точке резисторного делителя, другой тиристор подключен своим катодом к минусу источника постоянного напряжения, управляющим электродом — к выходу датчика аварийного параметра, а анодом — к средней точке резисторного делителя, при этом резисторный делитель включен между плюсом и минусом источника постоянного напряжения.

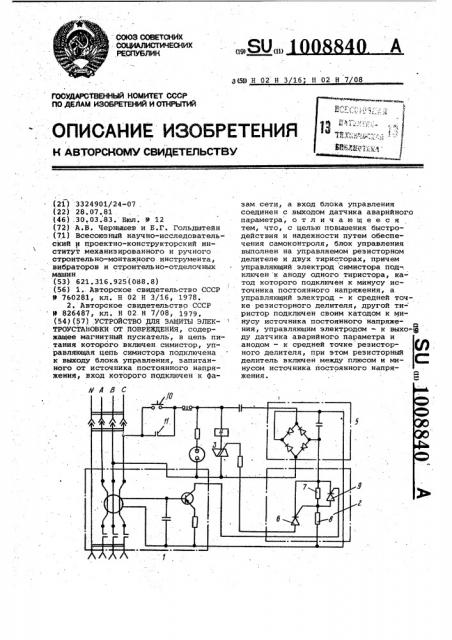

На чертеже представлена принципиальная схема предлагаемого устройства. Устройство состоит из датчика аварийного парметра, выполненного в виде датчика 1 тока утечки, блока 2 управления, бесконтактного коммутирующего прибора — симистора 3, исполнительного элемента 4 и источника 5 постоянного напряжения.

Датчик 1 тока утечки выполнен в виде трансформатора тока нулевой последовательности. Блок 2 управления состоит из порогового элемента — тиристора б и управляемого делителя, собранного на резисторах 7 и 8 и тиристоров 9.

Исполнительным элементом 4 является магнитный пускатель.

Источник 5 постоянного напряжения о состоит из выпрямительного моста и конденсатора.

Включение устройства защиты производится нажатием кнопки 10. Напряжение от источника 5 постоянного напряжения подается на управляемый делитель.

Падение напряжения на резисторе 7 обеспечивает ток открывания тиристора б. Тиристор б открывается и поджигает симистор 3. Симистор 3 начинает пропускать ток и исполнительный элемент 4 срабатывает, замыкая своими контактами 11 силовую цепь.

Предлагаемое устройство обеспечивает непрерывный контроль за исправностью изоляции машин и кабеля в зоне защиты и защищает оператора от поражения электрическим током как в момент включения, так и в процессе всей работы.

В случае повреждения изоляции машины или кабеля на выходе датчика 1 тока утечки появляется сигнал.

Этот сигнал воздействует на вход тиристора 9, последний срабатывает, шунтирует резистор 7 и остается в таком состоянии.

Тиристор б отключается и отключает симистор 3, а с ним и магнитный пускатель 4.

Контакты магнитного пускателя размякают силовую цепь. Если до включе ния устройства существует повреждение изоляции машины или кабЕля, то при включении устройства кнопкой 10

Основным преимуществоМ изобретения является повыаение быстродействия работы устройства. Кроме того, ïîâûшается надежность работы путем обеспечения самоконтроля исправности элементов устройства, что выгодно отличает предлагаемое устройство от известных. тиристор 6 не сможет отпереться, так как сигнал тока утечки, существующий на выходе датчика 1, включит тиристор 9, который шунтирует вход тиристора 6. Пускатель 4 в этом случае не работает, что гарантирует полную безопасность от поражения электрическим током в момент включения.

Заказ 2353/64 Тираж 615 Подпиавое

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная,. 4

Составитель Л, Васькова

Редактор Ю, Ковач Техред A. Бабинец Корректор B. Вутяга I
