Сепаратор зерносоломистого вороха
Иллюстрации
Реферат
СЕПАРАТОР ЗЕРНОСОЛОМИСТОГр ВОРОХА-, содержащий корпус, в котором размещена винтовая спираль с устанойпённым над ней шнеком и нагнетательный воздуховод для отделения вороха от;витков спирали,а также привод вр ащения спирали и шнека,о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности, работы сепаратора и уп . рощения его конструкции, вал шнека выполнен полым,- соединен с нагнетательным воздуховодом, а в витках шнег ка выполйены радиальные йаналы, сооб . щенные с полостью вала. (О с: .§;. Ю СО hO Ob
СОЮЗ СОВЕтСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСИОМЪ СВИДЕТЕЛЬСТВ
ГосудАРО Бенн и номий cccr
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬПИЙ (21 ) 2919220/30-15 (22) 30.04.80 (46) 07.04.83. Бюл. 9 13 (72) Ю.Г. Смирнов (53) 631.362.33(088.8)
:(56) 1. Авторское свидетельство СССР
Р 578121, кл; В 07 В 1/22, 1975.
2. Авторское свидетельство СССР
Р 858951, кл. В 07 В 1/22, 1979 (прототип). (54)(57) СЕПАРАТОР ЗЕРНОСОЛОМИСТОГО
ВОРОХА, содержащий корпус,. в котором
„„SU„„1009326 А
>С59 А 01 F 12 44 .В 07 В 1 22 размещена винтовая спираль с установ-, ленным над ней шнеком н нагнетательный воздуховод для отделения вороха от. витков спирали,а также привод вращения спирали и шнека,о т л и ч а ю щ и йс я тем, что, с целью повышения эффективности работы сепаратора и уп. рощения его конструкции, вал шнека выполнен полым, соединен с нагнетательным воздуховодом, а в витках шне-.. ка выполнены радиальные каналы, сооб. ценные с полостью вала.
1009326
Изобретение относится к области сельскохозяйственного машиностроения и может быть использовано для разделения зерносоломистого вороха.
Известен сепаратор, содержащий цилиндрический корпус с установленной в нем на валиках винтовой. спиралью, причем с внешней стороны спирали размещены шнека, витки которых расположены между витками спирали (1) .
Недостатком этого сепаратора является низкая эффективность его работы.
Известен сепаратор зерносоломистого вороха, содержащий корпус, в которОм размещена винтовая спираль с установленным над ней шнеком и нагнетательный воэдуховод для отделения вороха от витков спирали, а также привод вращения спирали и шнека $2) ..
Недостатком этого сепаратора является недостаточная эффективность работы и сложность конструкции.
Целью изобретения является повышение эффективности работы сепаратора и упрощение.его конструкции.
Указанная цель достигается тем, что вал шнека выполнен полым, соединен с нагнетательным воздуховодом, а в витках шнека выполнены радиальные каналы, сообщенные с полостью вала.

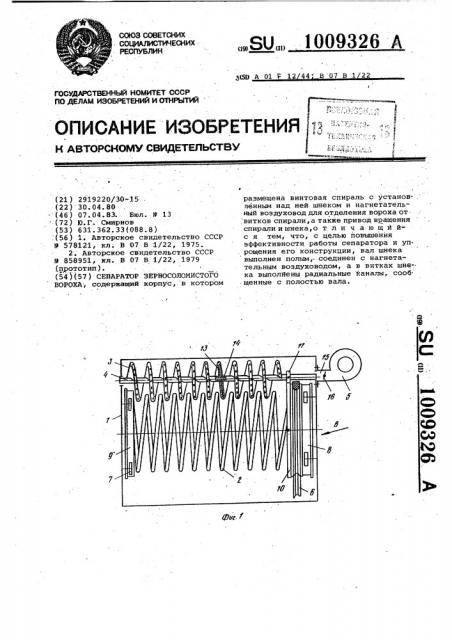

На фиг. 1 схематично изображен предлагаемый сепаратор, вид сбоку, на фиг. 2 — то же, вид со стороны загрузочного торца, на фиг. 3 †. шнек, витки которого выполнены в виде гребенки, поперечный разрез.
Сепаратор содержит цилиндрический корпус 1, в котором размещена винто.вая спираль 2 и установленный над ней шнек 3, закрепленный на валу 4, вентилятор 5 и механизм привода во . вращение спирали и шнека, содержащий электродвигатель (на чертеже не пока зан) с клиноременной передачей 6, опирающиеся на ролики 7 шкив 8 и обечайку 9, с которыми жестко соединена спираль 2, а также зубчатую передачу, колесо 10 которой жестко закреплено на шкиве 8, а колесо 11
5 на валу 4 шнека 3.
Вал 4 шнека 3 выполнен полым, а в витках 12 шнека выполнены радиальные каналы 13, соединенные с полос.тью 14 вала 4. Полость 14 сообщена
10 с нагнетательным воздуховодом 15 вентилятора 5, который снабжен заслонкой 16 для регулирования расхода воздуха. Витки шнека 3 имеют направление, обратное направлению витков винтовой спирали 2, а шаг витков шнека
3 равен шагу витков спирали 2.
Сепаратор работает следующим образом.
Зерносоломистый ворох поступает внутрь вращающейся винтовой спирали 2 и под действием центробежных сил перемещается по ее внутренней поверхности. Дойдя до шнека 3, ворох витками 12 и струей воздуха, поступающей через каналы 13, отделяется от внутренней поверхности спирали 2. Совершая свободный полет, ворох постоянно находится в зоне действия воздушного потока, поступающего из каналов 13. Соломистые частицы, сор30 няки и дробленное зерно йод действи.ем воздуха тем в большей степени отклоняются от своей траектории, чем полноценное зерно, которое, пройдя, между витками спирали 2, выводится
З5 иэ сепаратора в нижней его части. Со- лома выводится из сепаратора с торцовой стороны посредством винтовой опирали, шнека и воздушного потока.
Воздушный поток способствует очист40 ке витков шнека и внутренней Масти корпуса 1 от налипания массы во время уборки влажного хлебостоя.
Предлагаемый сепаратор обеспечи- вает высокую эффективность работы и прост по конструкции.
