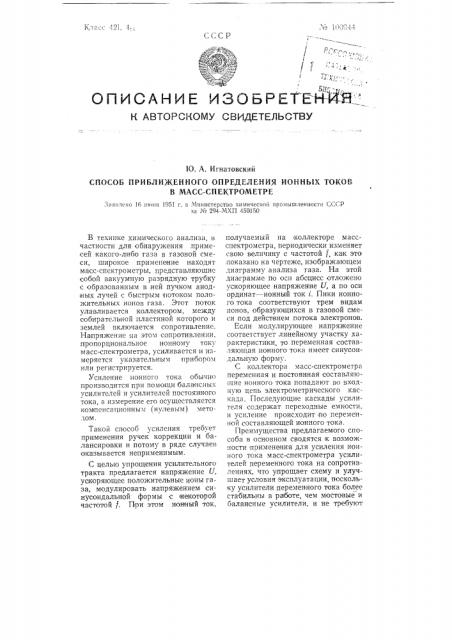

О П И С А Н И Е И З О Б Р Е ГЕ HH4H

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ю. А. Игнатовский

СПОСОБ ПРИБЛИЖЕННОГО ОПРЕДЕЛЕНИЯ ИОННЫХ ТОКОВ

В МАСС-СПЕКТРОМЕТРЕ

5аяичено 16 поня 1951 г. з Министерство химической промышленности СССР яа 1 Г 294-МХП 450150

В технике химического анализа, в частности для обнаружения, примесей какого-либо газа в газовой смеси, широкое применение находят масс-спектрометры, представляющие собой вакуумную разрядную трубку с образованным в,ней пучком анодных лучей с быстрым потоком положительных ионов газа. Этот поток улавливается коллектором, между собирательной .пластиной которого и землей включается сопротивление.

Напряжение иа этом сопротивлении, пропорциональное ионному току масс-спектрометра, усиливается и измеряется указательным прибором или регистрируется.

Усиление ионного тока обычно производится:при помощи балансных усилителей и усилителей постоянного тока, а измерение его осуществляется компенсационным 1нулевым) методом.

Такой способ усиления требует применения ручек коррекции и балансировки и потому в ряде случаев оказывается неприменимым.

С целью упрощения усилительного тракта предлагается напряжение U, ускоряющее положительные ионы газа, модулировать напряжением синусоидальной формы с некоторой частотой f. При этом ионный ток, получаемый на коллекторе массспектрометра, периодически изменяет свою величину с частотой f, как это ,показано на чертеже, изображающем диаграмму анализа газа. На этой диаграмме по оси абсцисс отложено ускоряющее напряжение U, а по оси ординат — ионный ток i. Пики ионного тока соответствуют трем видам ионов, образующихся в газовой смеси под действием потока электронов.

Если модулирующее напряжение соответствует линейному участку характеристики, то переменная состав.чяющая ионного тока имеет синусоидальную форму.

С коллектора масс-спектрометра переменная и постоянная составляющие ионного тока попадают во входную цепь электрометрического каскада. Последующие каскады усилителя содержат переходные емкости. и усиление происходит по переменной составляющей ионного тока.

Преимущества предлагаемого способа в основном сводятся к возможности применения для усиления ионного тока масс-спектрометра усилителей переменного тока на сопротивлениях, что упрощает схему и улучш ает условия эксплу а та ции, поскольку усилители .переменного тока более стабильны в ра боте, чем мостовые и балансные усилители, и не требуют

K" 100944 источников питания постоянного тока.

С тз. реда тор И. В. Макаров, I06052 от 25/VI II 1955 г: Стандартгпз. Объем О,!25 и.;.. Тираж 400. Цена 25 коп.

Тигография изд-ва «Московская правда», Потаповский пер., 3. Зак. 3996

Предмет изобретения

Способ приближенного определеHëÿ конных токов в масс-спектрометре с злектрической разверткой, о тл и ч а ю шийся тем, что, с целью упрощения усилительного тракта, ускоряющее напряжение модулируют вспомогательным синусоидальным напряжением.
