Зажимное устройство шпинделя деревообрабатывающего станка

Зажимное устройство шпинделя деревообрабатывающего станка

Иллюстрации

Показать все

Реферат



ЗАЖИМНОЕ УСТРОЙСТВО I ШПИНДЕЛЯ ДЕРЕВООБРАБАТЫВАКШШГО СТАНКА, содержащее шток, зажимной винт, .ограничитель хода с упором, о т лич агощееся тем, что, с целью упрощения конструкции устройства и повышения надежности фиксахши штока, упоо ограничителя хода снабокен двумя вкладыщами , выполненными в виде самоуста навливающихся сегментов. о D Од to

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕН Я

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

) я j ! .

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3271894/29-15 (22) 31.03.81 (46) 07.04.83. Бюл. № 13 (72) В. Г. Иванов и В. С. Кузьминский (71) Государственный проектнотехнологический институт деревообрабатывающего станкостроения (53) 674.055:621.962 (088.8) (56) 1. Каталог "Деревообрабатывающее оборудование", изд. НИИмаш . М., 1979 листок № 11.01.01.

2. Сверлильно-пазовальный станок

СВА-2М, Единицкий ЗДС, чертеж . 11-000СБ, разрез Ш-IU, 1979 (прототип) .

ÄÄSUÄÄ 1009762 А

Ф

g(59 В 27 С 3/02. В 23 В 31/20. (54) (57) ЗАЖИМНОЕ УСТРОЙСТВО

I ШПИНДЕЛЯ ДЕРЕВООБРАБАТЫВАЮЩЕГО СТАНКА, содержащее шток, зажимной винт, .ограничитель хода с упором, о тл и ч а ю щ е е с я тем, что, с целью упрощения конструкции устройства и повышения надежности фиксации штока, moo ограничителя хода снабжен двумя вкладышами, выполненными в виде самоустанавливающихся сегментов.

Составитель H. Почивалова

Редактор 3. Бородкина Техред Т.фанта Корректор И. Шулла

Тираж 501 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Риушская ниб., д. 4/5

Заказ 2591/10

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

1 > OOA

Изобретение относится к эажимным устройствам шпинделя деревообрабатывающих станков и может быть использовано в деревообрабатывающих сверлильных и сверлильно-наэовальньпс станках.

Известно эажимное устройство шпинде ля сверли: ьно-паэовального станка, вкюпочакжее шток в виде трехграиного отверстия (1)

Известно зажимное устройство шпин- to ! деля сверлильнэ-паэовального станки, включающее шток в виде трехгранного отверстия $1J

Известно эажимное устройство lIUIHHделя деревообрабатывающего станка, со- 13 держащее шток, эижимной винт и ограничитель хода с упором j2J

Недостатком таких устройств является то, что трехгранное отверстие упора трудоемко в изготовлении. Из-за 20 сложности пригонки профиля штока к отверстию упора зажим ненадежен в работе.

Цель изобретения — упрощение конструкции и повышение надежности фикса- 25 ции штока.

Это достигается тем, что упор ограничителя хода снабжен двумя вкладьпиами, выполненными в виде самоустинивливающихся сегментов. 30

762 2

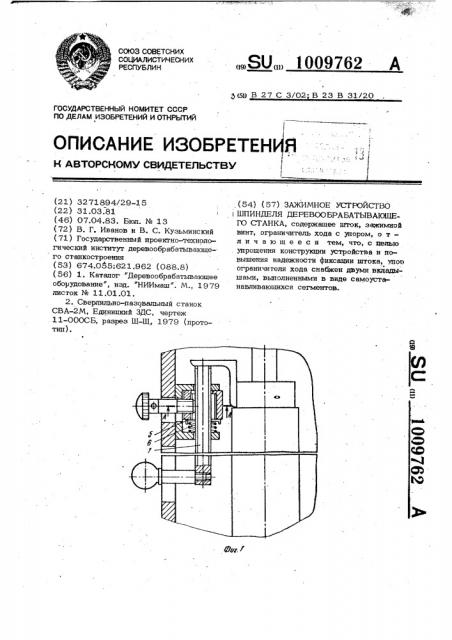

На фиг. 1 изображено эажимное устройство, общий вид, на фиг. 2 - разрез А-Л на фиг. 1.

Зажимное устройство шпинделя включает шток 1, эажимной винт 2, ограничитель хода с упором 3, который снабжен двумя вкладышами, выполненными в виде самоустанавливающихся сегментов 4.

Сегмент 4 в упоре 3 снизу удерживает шайба 5, поджатия пружиной 6.

Шток 1 прижат винтом 2 к сегментам 4.

Устройство работает следующим образом.

Отпустив винт 2, вручную перемешают шток 1 вдоль его продольной оси, выставляя этот шток на необходимую длину в зависимости от величины ходи шпинделя и глубины обрабатываемого отверстия. Завинчивают винт 2, который нижимает на шток 1, прижимая его к сегментам 4. Последние ориентируясь по срезанным плоскостям штока 1, поворачиваются в упоре 3 и плотно зажимают шток 1. Затем осуществляют рабочий ход шпинделя.

Выполнение зажимного устройства согласно изобретению позволяет упростить его его конструкцию и повысить надежность фиксации штока.
