Реферат



11 Т

ТЕХН,"-.„

БШЦМОТЕ:;.

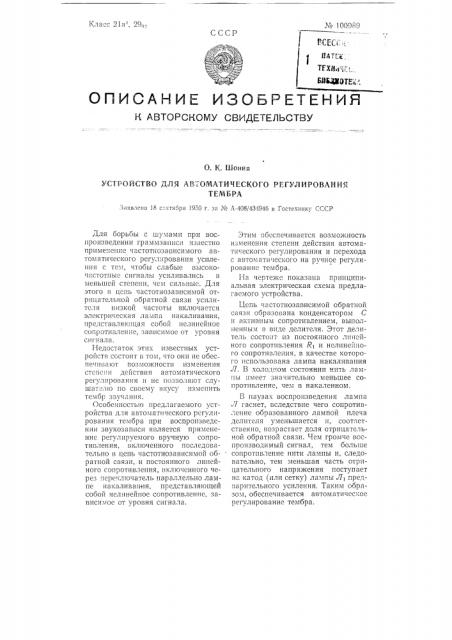

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABT0PCHOIVIY CBNPETEflbCTBY

О, У,. Мания

УСТРОЙСТВО ДЛЯ АВ: OMATNт ЕСКОГО РЕГУЛИРОВАНИЯ

ТЕМБРА

Заявлено 18 сеятя5ря 1930 г. вв ¹ Л-408)434946 в Гостехвику СССР

Для борьбы с шумами при воспроизведении граммзаписи известно применение частотнозависимого автоматического регулирования усиления с тем, чтобы слабые высокогастотные сигналы усиливались в меньшей степени, чем сильные. Для этого в цепь частотнозависимой отрицательной обратной связи усилителя низкой частоты включается электрическая лампа накаливания, представляющая сооой нелинейное сопротивление, зависимое от уровня сигнала.

Недостаток этих известных устройств состоит в том, что они не обеспечивгпот возможности изменения степени действия автоматического регулирования и не позволяют слушате, по по своему вкусу изменить темор ззучания.

Особенность|о предлагаемого устройства для автоматического регулирования тембра при воспроизведении звукозаписи является применение регулируемого вручную сопротивления, включенного последовательно в цепь частотнозависимой обратной связи, и постоянного линейного сопротивления, включенного через переключатель параллельно лампе накаливания, представляющей собой нелинейное сопротивление, зависимое от уровня сигнала.

Этим обеспечивается возможность изменения степени действия автомати еского регули1эования и перехода с автоматического на ручное регулирование тембра.

На чептеже показана принципиальная электрическая схема предлагаемого устройства.

Цепь частотнозависимой обратной связи образована конденсатором С и активным сопротивлением, выполненным в виде делителя. Этот делитель состоит из постоянного л:;íåéного сопротивления R> и нелинейного сопротивления, в качестве которого использована лампа накаливания 7, В холодном состоянии нить лампы имеет значительно меньшее сопротивление, чем в накаленном.

В паузах воспроизведения лампа .,7 гаснет, вследствие чего сопротивление образованного лампой плеча делителя уменьшается и, соответственно, возрастает доля отрицательной обратной связи. Чем громче воспроизводимый сигнал, тем больше сопротивление нити лампы и, следовательно, тем меньшая часть отрицательного напряжения поступает на катод (или сетку) лампы Л1 предварительного усиления. Таким ооразо.,I, обеспечивается автоматичес <00 регулирование тембра.

¹ 100989

Предмет изобретения хг р. ,",: Дбиоднай

mpaucyop amop

1 ., Вх

Отв. редактор И. В. Макаров.П06083 от 1/IX 1955 r. Стандартгиз. Объем 0,125 и. л. Тпракк 400. Цена 25 коп.

Типография пзд-ва «Московская правда», Потаповский пер., 3. Заказ 4!77

Для возможности изменения степенп действия автоматического регулирования в цепь описанной частотнозависимой отрицательной обратной связи последовательно включено репллируемое вручную сопротивление Я . Изменением величины сопротивления Я2 достигается ручное регулирование тембра по индивидуальному вкусу слушателя без изменения динамического диапазона громкости.

При полном отсутствии помех лампа накаливания Л может быть выключена из цепи обратной связи, чем обеспечивается увеличение срока служоы лампы. В этом случае вместо лампы Л в качестве плеча делителя в цепь обратной связи вводится постоянное линейное сопротивление R3, включенное параллельно лампе Л через переключатель К

Устройство для автоматического регулирования тембра при воспроизведении звукозаписи с применением включенной в цепь частотнозависимой отрицательной обратной связи усилителя низкой частоты электригеской лампы накаливания, представляющей собой нелинейное сопротивление, зависимое от уровня сигнала, о тл и ч а ю щ е е ся тем, что, с целью ооеспечения возможности изменения степени действия автоматического регулирования и перехода с автоматического на ручное регулирование тембра, в цепь обратной связи последовательно включено регулируемое вручную сопротивление, а параллельно лампе накаливания срез переключатель включено постоянное линейное сопротивление.
