Реферат



КРЕПЬ УСИЛЕНИЯ, включаю криволинейный верхняк и шарнирно . , 0t/i.f соединенные с ним стойки трения, взаимодействующие с рамами постоянной крепи арочной формы, имеющими узлы соединения со стяжками, о т л и чающаяся тем, что, с целью упрощения монтажа и демонтажа крепи и улучшения взаимодействия крепи усиления с рамами постоянной крепи, верхняк выполнен из двух отрезков, соединенных между собой посредством поперечины из спецпрофиля, каждый отрезок верхняка и каждый конец поперечины снабжены проушинами и пальцем для шарнирного скрепления верхняков, а узел соединения -верхня.ка постоянной крепи со стяжками расположен внутри желоба указанной поперечины.. //(/,

10277 А (19) (И) COOS СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

;)(5)) Е 21 D 11 14

1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3328216/22-03 (22) 14.08.81 (46) 07.04.83. Вюл. Р 13 (72) В.Я. Новиков, N.Ì. Мукушев. и П.Л. Ильяшенко (71) Всесоюзный научно-исследовательский и проектно-конструкторский угольный институт (53) 622 ° 281.5(088.8) (56) 1. Охрана подготовительных выработок без целиков. N., Недра, 1975, с. 44, рис ° 19.

2. - Уголь, 1981, 9 7, с. 22, рис. 2 (прототип). (54)(57) KPEIIb УСИЛЕНИЯ, включающая криволинейный верхняк и шарнирно соединенные с ним стойки трения, взаимодействующие с рамами постоянной крепи арочной формы,: имеющими узлы соединения со стяжками, о .т л ич а ю щ а я с я тем, что, с целью упрощения монтажа и демонтажа крепи и улучшения взаимодействия крепи усиления с рамами постоянной крепи, верхняк выполнен из двух отрезков, соединенных между собой посредством поперечины из спецпрофиля, каждый отрезок верхняка и каждый конец поперечины снабжены проушинами и пальцем для шарнирного скрепления верхняков, а узел соединения верхня; ка постоянной крепи со стяжками расположен внутри желоба указанной Q поперечины.

1010277

Изобретение относится к горнодобывающей промышленности, в частности к креплению выработок арочного сечения.

Известна крепь усиления, состоящая иэ индивидуальной стойки и прогона, устанавливаемых в зонах интенсивного горного давления в средней части выработки арочной формы с постоянной рамной крепыш иэ спецпрофиля (1) .

Недостатками такой крепи усиления являются воздействие на постоянную крепь только в средней части выработки на узком участке и невозможность установки такой крепи усиления в других точках арочной крепи, а также недостаточное сопротивление при интенсивном горном давлении;

Наиболее близкой к предлагаемой по технической, сущности являйтся крепь усиления для рам постоянной крепи арочной формы с узлами соединения рам со стяжками, включающая криволинейный верхняк и шарнирно соединенные с ним стойки трения $2) .

Недостатками известной крепи усиления являются большая трудоемкость и сложность установки, так как для этого снимают гайки со скоб и межрамные стяжки, которые препятствуют контакту верхняка крепи усиления с верхняком постоянной крепи, После установки крепи усиления стяж ки и гайку вновь восстанавливают. В зоне установившегося давления крепь усиления снимают. При этом первоначально снимают гайки и стяжки постоянной крепи и затем после снятия крепи усиления вновь их устанавли.— вают. Это приводит к деформированию постоянной крепи и трудностям со снятием (стяжки трудно снять) и установлением стяжек. Кроме того, верхняк постоянной крепи, нередко изменивший под давлением вмещающих пород первоначальную форму, плохо контактирует с верхняком крепи усиления.

Целью изобретения является упрощение монтажа и демонтажа крепи и улучшение взаимодействия крепи усиления с рамами постоянной крепи.

Поставленная цель достигается тем, что в крепи усиления для рам постоянной крепи арочной формы с

1 углами соединения рам со стяжками, включающей криволинейный верхняк и шарнирно соединенные с ним стойки трения, верхняк выполнен из двух отрезков, соединенных между собой поперечиной из спецпрофиля, при этом каждый из отрезков верхняка и каждый конец поперечины снабжены .проушинами и пальцем для шарнирного скрепления верхняков, а узел соединения верхняка постоянной крепи со стяжками расположен внутри желоба указанной поперечины.

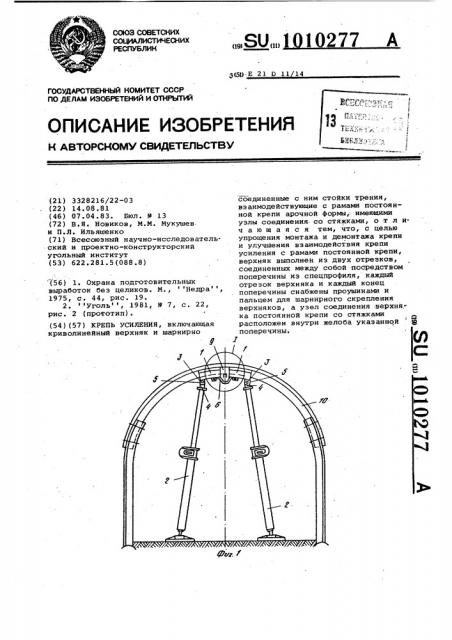

На фиг.1 изображено расположение крепи усиления в подготовительной

15. выработке, общий виду на фиг.2 узел 1 на фиг.1; на фиг.3 — разрез

A-A на фиг.2; на фиг.4 — соединение стойки трения с верхняком;

Крепь усиления включает два кри2щ волинейных верхняка 1 из спецпрофиля и две стойки трения 2. Каждый верхняк 1 жестко соединен со сферической упорой 3, а каждая стойка 2 имеет специальную насадку 4 со сферической поверхностью. Стойки 2 и верхняки 1 шарнирно соединены между собой посредством осей 5, которые вставляют в отверстия упора 3 и на" садки 4.

Верхняки 1 шарнирно соединены с поперечиной б посредством проушин 7 и пальцев 8. Проушины 7 приваривают к внешним сторонам стенок поперечины б и днища желоба верхняка. Поперечина б представляет собой отрезок спецпрофиля, расположенный полой частью желоба вверх.

Узел соединения стяжек 9 между рамами постоянной крепи 10 со скобой

11 располагают внутри желоба проуши40 ны 6 и он не препятствует контакту верхняков 1 крепи усиления с верхняком постоянной крепи 10 ° Соединение. постоянной крепи 10 со стяжками 9 осуществляют посредством скобы 11

45 и гаек 12.

При установке крепи усиления поперечину 6, снабженную крюками (условно не показаны), подвешивают за стяжки 9. Затем верхняки 1 раздвигают и прижимают к верхняку постоянной крепи 10. Верхняки 1 соединяют шарнирно со стойками 2, которые приводят в рабочее положение путем создания предварительного распора.

1.010277

Фю У Pgj! 4
