Реферат



УПЛОТНИТЕЛЬНОЕ УСТРОЙСТВО, с.одержсодее две эластичные ленты, , снабженные прижимными элементами и перекрыванлцие уплотняемую продольную щель с перемещающимся вдоль нее подвижным эвеном, отличающее ся тем, что, с целью повышения надежности, ленты выполнены бесконечными и установлены с воэможностью перемещения, а. прижимные элементы выполнены в виде магнитов, расположенных в теле лент со стороны их наР ГЖНЫХ поверхностей и имеющих различную полярность. W

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ (21 ) 335 13 79/29-06 (22) 03.11.81 (46) 07.04.83. Бюл.. Р 13 (72). Л. В. Волков (71) Научно-производственное объединение по комплексному технологичес кому проектированию станкостроительных предприятий ".Оргстанкинпром"

:(53) 697.92(088.8) (56) 1; Авторское свидетельство СССР

9 530148, кл. F 24 F 7/06, 1972. (54)(57) УПЛОТНИТЕЛЬНОЕ УСТРОЙСТВО, содержащее две эластичные ленты, „„SU„„0. А снабженные прижимными элементами и перекрывающие уплотняемую продольную щель с перемещающимся вдоль нее подвижным звеном, о т л и ч а ю щ ее с.я тем, что, с целью повыыения надежности, ленты выполнены бесконеч ными и установлены с возможностью перемещения, а.прижимные элементы выполнены в виде магнитов, располо» женных в теле лент со стороны их наружных поверхностей и имеющих различную полярность.

1010370

Изобретение относится к вентиляционной технике и может быть исполь-. зовано для перекрытия воздуховодов с.продольной щелью.

Известно уплотнительное устройство, содержащее две эластичные ленты, снабженные прижимными элементами и перекрывающие уплотняемую продольную щель с перемещающимся вдоль нее подвижным звеном 1 .

Недостатком известного уплотнения 10 является низкая надежность, заключающаяся в том, что края лент, контактирующие с подвижным звеном быстро истираются, что приводит к нарушению герметичности, а иногда и к )5 заклиниванию подвижного звена.

Цель изобретения — повышение надежности.

Поставленная цель достигается тем; что в уплотнительном устройстве, со- О держащем две эластичные ленты, снабженные прижимными элементами, перекрывающими уплотняемую продольную щель с неремещающимися вдоль нее подвижным звеном, ленты выполнены бесконечными и установлены с возможностью перемещения, а прижимные элементы выполнены в виде магнитов, расположенных в теле лент со стороны их наружных поверхностей и имеющих различную полярность.

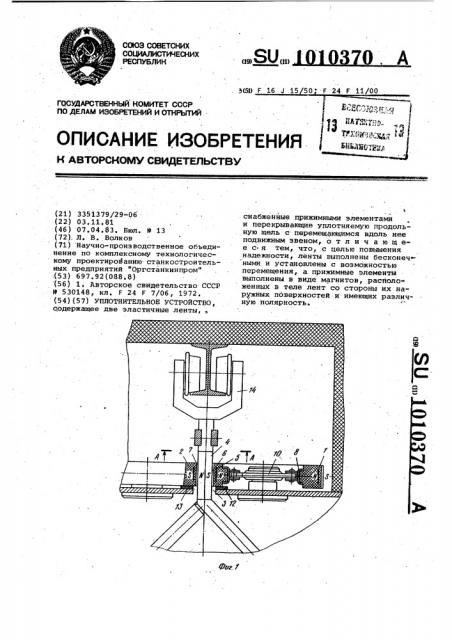

На фиг. 1 показано уплотнительное устройство, общий вид; на фиг. 2 разрез A-A на фиг. 1.

Уплотнительное устройство. содержит две эластичные ленты 1 и 2, снабженные прижимными элементами и пере крывающие уплотняемую продольную щель 3 с перемещающимися вдоль щели ...

3 подвижным звеном 4, причем ленты

1 и 2 выполнены бесконечными и установлены с возможностью перемещения, а прижимные элементы выполнены в виде магнитов 5, расположенных в теле лент .1 и 2 со стороны их наружных поверхностей 6 и 7 и имеющих различную полярность.

Ленты 1 и 2 установлены на цепях

8 и 9, которые натянуты между. звездочками 10 и 1I. По краям щели 3 закреплены пластины 12 и 13 из фторопласта. Подвижным звеном 4 в данном случае является подвеска конвейера

14. Магниты 5 могут быть выполнены либо в виде магнитной полосы, либо в виде отдельных магнитов, Устройство работает следующим образом.

При перемещении подвижного звена 4 в щели 3 звено 4 за счет притяжения разнополюсных магнитов 5, вхо-: дит в плотный контакт с лентами 1 и

2, при этом наружные стороны которых

6 и 7 также плотно контактируют между собой за счет тех же магнитов 5, плотно перекрывая щель 3. При дальнейшем передвижении звена 4 эластичные ленты 1 и 2 будут сопровождать подвижное звено 4, образуя при этом своего рода гусеничный привод. При своем движении ленты 1 и 2 направляются с помощью звездочек 10 и 11.

Пластины 12 и 13 служат для повышения герметизации устройства.

Применение изобретения обеспечивает надежную герметизацию щели, а за счет подвижности лент позволяет повысить работоспособность всего устройства в целом.
