Горелочное устройство

Горелочное устройство

Иллюстрации

Показать все

Реферат



„„SU„„1010402 А

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ф осфч гщ, сгною ю

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3360788/24-06 .(22) 05.12,81 (46) 07.04.83. Бюл. М 13 (72) К.A Гришин, Л.И. Шевцова и Н.Д. Отычко (71) Донецкое научно-произвсдственное объединение "Газоаппарат" (53) 662.951.2(088.8) (56) 1. Устройство безопасности.

Проспект фирюзы "Наl!åг-Meurer l4erke"., ФРГ, 1978. (54)(57) ГОРЕЛОЧНОЕ УСТРОЙСТВО, содерж4щее камеру сгорания, снабженную горизонтальными эксцентрично размещенными наружным всасывающим и внутренним выхлопным патрубками, евободные концы которых заключены в перфорированный короб с торцовой стенкой; о т л и ч а ю щ е е с я тем, что, с целью повышения надежности работы путем повышения ветроустойчивости, в коробе между торцовой, стенкой и торцами патрубков установ лена перфорированная перегородка, перфорация которой смещена относительно перфорации торцовой стенки короба, перфорация верхней части короба выполнена в виде лабиринтных каналов, а в зоне выходного среза внутреннего патрубка перегородка и торцовая стенка короба выполнены сплошными.

1010402

ИПИ Заказ 2451/27 аж 581 Подписное

Изобретение относится к энергетике и может быть использовано в бытовых отопительных аппаратах конвективного типа с закрытой камерой сгорания.

Известно горелочное устройство, содержащее камеру сгорания, снабженную горизонтальными эксцентрично размещенными наружным, всасывающим и наружным выхлопным патрубками, свободный конец которых Заключен в 10 перфорированный короб с торцовой стенкой (11.

Недостатком данного горелочного устройства является низкая надежНость работы ввиду плохой ветроустойчивости.

Целью изобретения является повышение надежности работы путем повышения ветроустойчивости.

Указанная цель достигается тем, что в горелочном устройстве, содержащем камеру сгорания, снабженную горизонтальными эксцентрично размещенными наружным всасывающим и внутренним выхлопным патрубками, свободные концы которых заключены в 2 ерворированный короб с торцовой стенкой, в коробе между торцовой стенкой и торцами патрубков установлеНа перфорированная перегородка, перфорация которой смещена относи- 30

Тельно перфорации торцовой стенки

Короба, перфорация верхней части короба выполнена в виде лабиринтНых каналов, а в зоне выходного среЭа внутреннего патрубка перегородка

Н торцовая стенка короба выполнены сплошными

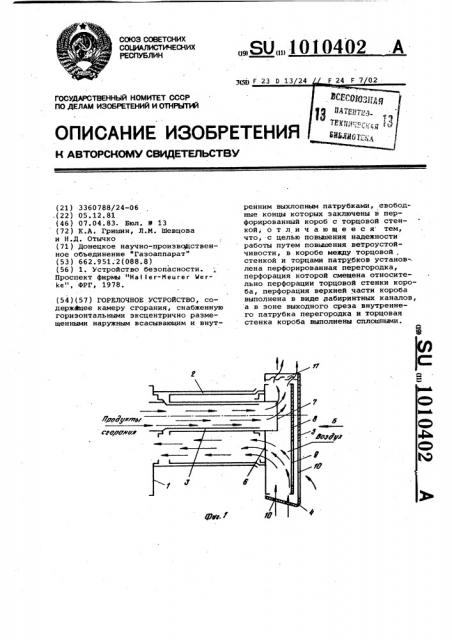

На фиг. 1 представлено предлагаемое устройство, продольный разрез;

На фиг. 2 - то же, вид Б.

РореАочное устройство содержит камеру сгорания, снабженную горизонтальными эксцентрично,размещенны,УаР E ми наружным всасывающим и внутренним выхлопным патрубками 2 и 3 соответственно, свободный конец которых заключен в перфорированный короб 4 с торцовой стенкой 5. В коробе 4 между торцовой стенкой 5 и торцами

6 и 7 патрубков 2 и 3 соответственно установлена перфорированная перегородка 8, перфорация 9 которой смещена относительно перфорации 10 торцовой стенки 5 короба 4, перфорация верхней части короба 4 выполнена в виде лабиринтных каналов 11, а в зоне выходного среза 7 внутреннего парубка 3 перегородка 8 и торцовая стенка 5 короба 4 выполнена сплошными.

Горелочное устройство работает следующим образом.

Продукты сгорания из камеры 1 сгорания через внутренний выхлопной патрубок 3 и лабиринтные каналы 11 отводятся в атмосферу, а воздух для горения поступает в камеру 1 сгорания через перфорации 10 и 9, соответственно торцовой стенки короба 4 и перегородки 8 ° Смещение перфорации 9 относительно перфорации

10 обеспечивает надежную ветроустойчивость процесса горения в камере 1 сгорания.

Таким образом, то,что в коробе между торцовой стенкой и торцами патрубков установлейа перфорированная перегородка, перфорация которой смещена относительно перфорации торцовой стенки короб перфорация верхней части короба в йолнена в виде лабиринтных каналов, а в зоне выходного среза внутреннего прорубка перегородка и торцовая стенка короба выполнены сплошными, позволяет повысить надежность работы путем повышения ветроустойчивости.

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
