Огнеупорный блок

Огнеупорный блок

Иллюстрации

Показать все

Реферат



1. ОГНЕУПОРНЫЙБЛОК ico сквозными каналами, о тл ич а ю -| :щ и и с я тем, что, с це;к.ю повьоиения термосопротивпения,. он вылолкен в виде чаши с перфорированной теплоизоляционной вставкой. 2. Влок по п. 1, о т л и ч а ю щ и и с я тем, что вставка устааовпена с зазором относительно дна чашн, а расстояние между осями сквозных каналов . в чаше и вставке равно или больше полу суммы диаметров каналов, во меньше расстояния между осями каналов в чаше или вставку блока.4 Ю

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН сю 27 В 7/28

ГОСУДАРСТВЕННЫЙ КОМИТЕТ. СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 2996798/29-33 (22) 23. 10.80 (46) 07.04.83. Бюл. ¹ 13 (72) Ю. И. Заславский, В. H. Асцатуров и С. А. Торопов (71) Всесоюзный научно-исследовательский проектный институт Теплопроекг" (53) 666,94.041(088.8} (56) l. Патент ФРГ № 903550, кл. 31а, 3/22, 1954.

2. Патент ФРГ ¹ 1433748, кл. 18 С 9 00, 1964.

3 ° Вrunklaus !.H. - "!ndust,,rleofenban", 3. Aufgabe Essen, Vulkan-Verlag, Classen, 1969, s, 674.,SUÄÄ 101 0427 A, (54) (57) 1. ОГНЕУПОРНЫЙ БЛОК

:со сквозными каналами, о т л и и а ю -, .1 ш и и с я тем,.что, с нелью повышения

I термосопротивления,,он выполнен в виде чаши с перфорированной теплоизоляционной вставкой.

2. Блок по и. 1, о т л и ч а юшийся тем, что вставка установлена с зазором относительно дна чаши, а расстояние между осями сквозных каналов в чаше и вставке равно или болыпе полу- суммы диаметров каналов, но меньше расстояния между осями каналов в чашеили вставке блока.

1 10i

Изобретение относится к промышленности строительных материалов, в частности к элементам футеровки печей.

B настоящее время для кладки стен и сводов рабочих камер нагревательных и термических печей с внутренней рекуперацией используют огнеупорные блоки, выполненные со сквозными каналами.

Известен огнеутюрный кирпич для стен камеры нагрева со сквозными поЛуцилиндрическими канавками, выполненными на одной или двух противолежащих поверхностях 1 .

Известен профилированный элемент для свода промышленных печей с канавками, расположенными на его противолежащих сторонах и выполненными таким Юбразом, что при сборе они образуют в толще свода сквозные каналы f2) .

Наиболе» бчиэким к изобретению является кирпич для кладки стен рабочей камеры печи с выполненными в его толще сквозными каналами P3) .

Недостатком известной конструкции огнеупорного блока является низкое .терми ческое сопротивление.

При футеровке рабочей камеры нагревательной печи блоками известной конструкции имеет место значительный радиа- ционный теплообмен между рабочим обье мом печи, ее внутренней и наружной стейа. ми.

Большая теплопроводность материала блока приводит к существенному снижению температуры стен рабочей камеры.

Целью изобретения является повыше- . ние термосопротивления огнеупорного блока.

Поставленная цель достигается тем, что огнеупорный блок со сквозными каналами выполнен в виде чаши с перфорированной теплоизоляционной вставкой.

Вставка может быть установлена с зазором относительно дна чаши, а расстояние между осями сквозных каналов в чаше и вставке равно или больше лолусуммы диаметров каналов, но меньше расстояния между осями каналов в чаше или вставке блока.

0427 2

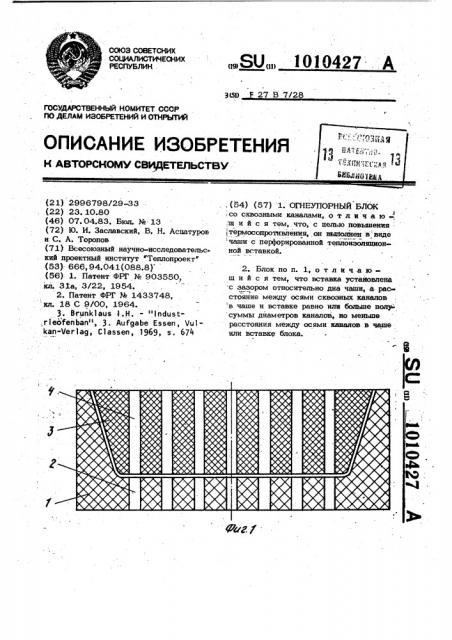

На фиг. 1 изображен схематически предложенный блок; на фиг. 2 — то же, вариант.

Огнеупорный блок состоит из чаши 1, g дно которой выполнено со сквозными каналами 2. В полости чаши 1 размещена перфорированная вставка 3 из теплоизоляционного материала. Сквозные каналы 4 вставки 3 совпадают со сквозными кана10лами 2, выполненными в дне чаши 1. В варианте выполнения биока (фиг. 2) вставка 3 установлена с зазором 5 отно. сительно дна чаши. Расстояние между осями сквозных каналов 2 и 4 в этом

1 случае равно или больше полусуммы диаметров этих каналов.

В зависимости от назначения блоков они могут быть выполнены со скошенными боковыми поверхностями. В основании

20 блоки могут иметь шестиугольную или четырехугольную форму.

При кладке стен рабочей камеры блоки располагают основанием в сторону рабочего объема печи.

Устройство работает следующим образом.

При работе нагревательной печи дымовые газы иэ рабочего пространства печи попадают в каналы 2 блока и, проходя через них, нагревают дно блока, Наличие

30 зазора 5 и смещение осей каналов 2 и 4 препятствуют прямому радиационному теплообмену между рабочим объемом печи и наружной стеной. Изготовление вставки из теплоизоляционного материала снижает интенсивность теплопередачи между рабочим обьемом печи и наружной стеной.

Варьирование числа отверстий во вставке

3 и их диаметра позволяет регулировать сток дымовых газов и распределение температуры по внутренней поверхности стены.

Использование блока предложенной

:конструкции при кладке стен рабочей камеры печи позволяет повысить термосопротивление блока, что, в свою очередь, 45, снижает энергозатраты на ведение про цесса.

Экономический эффект от использования предложенного устройства ориентировочно составляет 5858,78 руб, в год.

1010427

Составитель И. Иноземцева

Редактор П. Коссей Техред К,Мьшьо Корректор А. Дзятко

Заказ 2461/28 Тираж 613 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, -35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4
