Способ измерения скорости поверхностных ультразвуковых колебаний

Способ измерения скорости поверхностных ультразвуковых колебаний

Иллюстрации

Показать все

Реферат



СПОСОБ ИЗМЕРЕНИЯ СКОРОСТИ ПОВЕРХНОСТНЫХ УЛЬТРАЗВУКОВЫХ КОЛЕБАНИЙ , заключающийся в том, что располагают на поверхности изделия на одной прямой излучатель ультразвуковых колебаний (УЗК) между двумя приемниками УЗК, излучают поверхностные УЗК, принимают их двумя приёмниками УЗК, измеряют разность вре .мен распространения УЗК и учитывают fee при определении скорости-, о тличающийся тем, что, с ijeлью повышения точности измерении, после измерения разности времен распространения УЗК перемещают излучатель УЗК по прямой между приемниками УЗК, повторно излучают поверхностные УЗК, принимают их двумя приемниками УЗК, измеряют разность времен распространения УЗК, а скорость определяют из условия. 2 -. V At где V - скорость поверхностньис ультразвуковых колебгьний; /Ы - величина перемещения излучателя УЗК; (/} дг - разность измеренных временных величин. с fzf г

СОЮЗ ССВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(5D G 01 и 29/00

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMY СВИДЕТЕЛЬСТВУ (21) 3317102/25-28 (22) 06.07.81 (46) 07.04. ° 83. Бюл. Р 13 (72) Е.В. Несмашный и Т.И. Холькина (53) 620.179.16(088.8) (56) 1. Колесников A.Å."Óëüòðàçâóковые измерения", M °, "Стандарты", 1970.

2. Цефектоскопия, 1971, в 3, с, 132-134 (прототип). (54-)(57) СПОСОБ ИЗМЕРЕНИН СКОРОСТИ

ПОВЕРХНОСТНЫХ УЛЬТРАЗВУКОВЫХ КОЛЕSAHHA, заключающийся в том, что располагают на поверхности изделия на одной прямой излучатель ультразвуковых колебаний (УЗК) между двумя прнемниками УЗК, излучают поверхностные УЗК, принимают их двумя приемниками УЗК, измеряют разность вре„„SU„„1010541.мен распространения УЗК и учитывают ее при определении скорости; о тл и ч а ю шийся тем, что, с целью повышения точности измерении, после измерения разности времен рас- . пространения УЗК перемещают излучатель УЗК по прямой между приемниками УЗК, повторно излучают поверхностные УЗК, принимают их двумя приемниками УЗК, измеряют разность времен распространения УЗК, а скорость определяют из условия. д}

V = 2 дс где V - скорость поверхностных ультразвуковых колебаний ,д1 - величина перемещения излу- @ чателя УЗК; дс - разность измеренных временных величин.

1010541 д! дс д!

Ч 2 дс

Составитель P. Восканян

Техред A.A÷ Корректор М. Шароши

Редактор И. Ковальчук

Заказ 2480/34 Тираж 871 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, .Раушская наб., д. 4/5 филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к ультразвуковым измерениям и может быть использовано для исследования свойств материалов, Известен способ измерения скорости поверхностных ультразвуковых ко5 лебаний (УЗК), заключающийся в том, что в образце возбуждают УЗК, измеряют время их распределения через заданную базу прозвучивания и судят по измеренной величине о скорости Pi).

Недостаток этого способа — низкая точность измерения, обусловленная влиянием контактных слоев на результаты измерения.

Наиболее близким по технической !5 сущности к предлагаемому является способ измерения скорости поверхностных ультразвуковых колебаний, заклю,чающийся в том, что располагают на поверхности иэделия на одной прямой gp излучатель УЗК между двумя приемниками УЗК, излучают поверхностные УЗК, принимают их двумя приемниками УЗК, измеряют разность времени распространения УЗК и учитывают ее при определении скорости 2 .

Недостатком известного способа является низкая точность измерения, обусловленная нестабильностью контактных слоев между источником УЗК и о изделием, а также между приемниками

УЗК и изделием.

Цель изобретения — повышение точности измерений.

Поставленная цель достигается reM, то после измерения разности времен распространения УЗК, перемещают иэлу. чатель УЗК по прямой между приемниками УЗК, повторно излучают поверхностные УЗК, принимают их двумя приемниками УЗК, измеряют разность времен распространения УЗК, а скорость определяют иэ условия. где Ч вЂ” скорость поверхностных ультразвуковых колебаний; д! — величина перемещения излучателя УЗК; дс — разность измеренных временных величин.

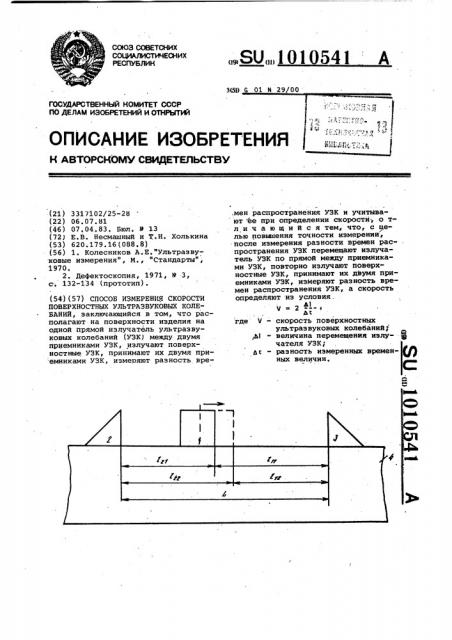

На чертеже изображена принципи- . альная схема устройства, реалиэующего способ измерения скорости поверхностных ультразвуковых колебаний.

Устройство содержит излучатель 1

УЗК и приемники 2,3 УЗК, контролируемое изделие 4.

Сущность способа измерения скорости поверхностных ультразвуковых колебаний заключается в том, что на изделии 4 располагают на одной прямой излучатель 1 УЗК между приемниками 2 и 3 УЗК, излучают поверхностные УЗК, принимают их приемниками

2 и 3 УЗК, измеряют разность времен распространения УЗК, перемещают. излучатель 1 УЗК по прямой между приемниками 2 и 3 УЗК, излучают УЗК, принимают их приемниками 2 и 3 УЗК, измеряют разность времен распространения УЗК, а скорость определяют из условия где V - -скорость поверхностных УЗК; д! — величина перемещения излучателя УЗК; дс — разность измеренных времен- ных величин.

Таким образом, благодаря повторному измерению разности времен распространения УЗК на другой базе и определению скорости поверхностных

УЗК по разности двух измеренных временных величин повышается точность измерения.
