Реферат



УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ по авт.св; N 716100, от л и ч.а ю щ е е с я тем, что, с целыб уменьшения габаритов устройства, параллельно разделительному конденсатору подключен резистор через размыкающий контакт реле времени.

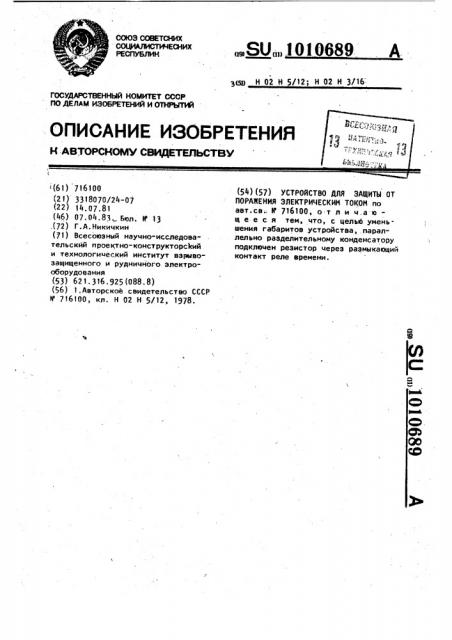

СОЮЗ СОВЕТСНИХ

НМ ФМ

РЕСПУБЛИН

3(511 Н 02 Н 5/12 ь

OCYQAPCTBEHHbtA HOMHTET CCCP

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 716100 (21) 3318070/24-07 (22) 14. 07. 81 (46) 07.04.83 Вюл. и 13 .(72) Г.А.Никичкин (7!) Всесоюзный научно-исследовательский проектно-конструкторский и технологический институт взрывозащищенного и рудничного электрооборудования (53) 621. 316.925 (088.8) (56) 1.Авторское свидетельство СССР и 716100, кл. H 02 H 5/12, 1978...SU„„1010689 (54) (57) УСТРОИСТВО ДЛЯ ЗАЩИТЫ ОТ

ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ по авт.св;. N 716100, о т л и ч.а ющ е е с я тем, что, с целью уменьшения габаритов устройства,.параллельно разделительному конденсатору подключен резистор через размыкающий контакт реле времени.

1010689

Изобретение относится к электротехнике, в частности к устройствам для защиты от поражения электрическим током и контроля изоляции трехфазных электрических сетей с изолированной нейтралью. Оно является усовершенствованием устройства по авт.свид.

М 716100.

По основному авт.св. Г 716100 из" вестно устройство для защиты от поражения электрическим током, содержащее подключенные к фазам сети блок короткозамыкателя и блок выбора поврежденной фазы, выходы которого соединены с управляющими входами блока короткозамыкателя, связанного с землей, реле времени и подключенное к фазам сети репе утечки с источником постоянного оперативного тока, выход которого соединен с отключающей катушкой автоматического выключателя, при этом выход блока выбора поврежденной фазы соединен с входом реле времени, а выходы последиего подключены к входу реле утечки и уп-. равляющим входом блока короткозамыкателя, соединенного с землей через разделительный конденсатор (! ).

Недостаток этого устройства заключается в том, что при применении его в высоковольтных сетях, а также в сетях большой протяженности требуется большая емкость разделительного конденсатора, что связано с увеличением его габаритов и устройства в целом.

Цель изобретения — уменьшение габаритов устройства и улучшение

era защитных свойств.

Поставленная цель достигается тем, что в известном устройстве параллельно разделительному конденсатору подключен резистор через размыкающий контакт реле времени.

Ка чертеже показана функциональная схема предлагаемого устройства.

Устройство содержит блок короткоэамыкателя, состоящий из трех однофаэных замыкателей 1-3, замыкающие контакты которых подключены к соответствующим фазам сети и через разделительный конденсатор 4 к земле, блок 5 для выбора поврежденной фазы, реле 6 времени и реле 7 утечки, содер жащее источник оперативного постоянного тока и воздействующее на отключающую 8 выключателя 9, резистор 10, размыкающийся контакт 11 реле времени °

В момент прикосновения человека к токоведущей части электроустановки возникает режим однофазного замыка- ния, вследствие чего срабатывает блок

5, который подает сигнал на замыкатель нужной фазы и на реле 6.

Получив сигнал, замыкатель через разделительный конденсатор 4 определенной емкости и резистор 10 определенной величины закорачивает нужную фазу на землю, тем самым снижая на этой фазе напряжение фаза-земля до безопасной величины. Через определенную выдержку времени реле 6 размыкает контакт 11 и подает сигнал на реле 7, разрешающий ему в случае наличия в сети утечки подать сигнал на отключающую катушку 8 выключателя 9, который отключит сеть.

Особенностью предлагаемого устройства, в отличие от известного является то, что разделительный конденсатор служит для определения наличия в сети утечки путем наложения оперативного постоянного тока реле утечки на цепь переменного тока сети и на искусственное закорачивание фазы на землю во время раэмыкания контакта 11 до. отключения выключателя 9. Время это не продолжительное и позволяет увеличить ток через человека, если он яе освободился, до кратковременного допустимого - 100 мА. Это озвопяет применить емкость разделительного конденсатора сравнительно небольшой по сравнению с емкость известного конденсатора.

Основное снижение тока через пострадавшего происходит эа счет резистора 10. Он имеет небольшие габариты и сопротивление, которое дает возможность в широких пределах уменьшать ток через человека.; тем самым улучшая защитные свойства устройства.

В случае возникновения самоустраняющейся утечки, длительность которой менее выдержки времени для срабатывания контакта 11 и репе 7, выключатель 9 не отключится и через некоторое время, также заданное с помощью реле 6, устройство возвращается в исходное состояние.

Таким образом, реле времени имеет три выдержки: первую от начала срабатывания замыкателя до срабатывания контактка 11, вторую от начала срабатывания замыкателя до срабаты.ВНИИПИ Заказ 29И/kl Тираж 615 Подписное филиал ППП "Патент", r.. Ужгород, ул. Проектная, 4

3 10 вания реле. утечки, третью - от начала срабатывания замыкателя до возврата устройства в исходное состояние.

Первая выдержка времени задается меньше второй и третьей..

В качестве блоков определителя поврежденной фазы и короткозамыкателей, а также реле утечки, могут быть

10689 4 использованы уже разработанные устройства.

Использование предлагаемого изобретения позволит значительно сократить габариты устройства и улучшить его защитные свойства путем ограничения тока через человека до минималь-„ ных величин.
