tf 4-1062. (54) (57) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ГАЗА ., включающее. бак, заполненный жидкостью, с входным и выходным патрубками. переходную трубу, распределитель газа и отражатель, о т л ич а ю щ е е с я тем, что, с целью надежной очистки импульсных потоков газа и предохранения устройства от ударной волны, оно снабжено вакуумным клапаном, установленным на выходном конце переходной трубы, и за« слонкой с дроссельными отверстиями, прикрепленной подвижно к входному концу трубы.

3 1011

Изобретение относится к установкам для импульсной обработки металiлов, в частности к устройствам для очистки газов.

Наиболее близким к изобретению по технической сущности и достигаемому реэульта-.у является устройство для очистки газа, включающее бак, заполненный жидкостью, с входным и выходным патрубками, переходную тру- 10

by, распределитель газа и отражатель (1).

Однако это устройство не защищено от резкого нарастания давления (им.пульсной нагрузки) газа, а также не- 1S возможно в случае необходимости создать вакуум во внешнем вентилируе. мом объеме, с которым соединен подводящий патрубок, так как при откачке воздуха иэ объема вода подни- 20 мается и заливает последний, а также выделяя газ из воды, не позволяет эффективно вакуумировать объем.

Цель изобретения - защита гаэоочистителя от ударной волны при им- 25 пульсных процессах, происходящих в вентилируемом объеме, обеспечение возможности очистки импульсных потоков газов, а также обеспечение возможности создания вакуума в вентили- Sp руемом объеме.

Поставленная цель. достигается тем, что устройство для очиСтки газа, включающее бак, заполненный жидкостью, с входным и выходным патрубками, переходную трубу, распределитель газа и отражатель, снабжено вакуумным клапаном, установленном на выходном конце переходной трубы, и заслонкой с дроссельными отверстиями, прикрепленной подвижно к входному концу тру-

° бы.

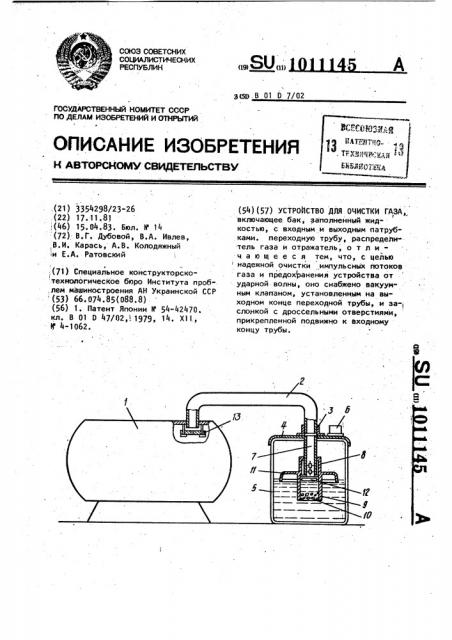

На чертеже изображено предлагаемое устройство для очисти газа от механических частиц, общий вид.

Устройство для очистки газа содер жит вентилируемый объем 1, соединенный трубопроводом 2 с патрубком 3, который рикреплен к крышке 4 бака 5, заполненного жидкостью. На крышке 4 установлен выпускной патрубок 6. К

S0 патрубку 3 снизу подсоединена переходная труба 7, к ней крепится труба 8, которая снизу соединена с распределителеи 9 газа с множеством мелких отверстий 1О. Над распределителем

9 расположен зонтообразный отражаВЧИИПИ 3; каз 26 17/5 филиал ППП П-тт .нг, г.

145 4 тель 11. Внутри переходной трубы 7 установлен в направляющих вакуумный клапан 12. На входе трубопровода 2 внутри вентилируемого объема подвижно закреплена заслонка 13 с дросельными отверстиями.

Устройство работает следующим образом.

Из герметичного вентилируемого объема 1 откачивают воздух. Под действием разряжения в объеме,.а также в трубах 2,7 и 8 столб воды, находящийся в распределителе 9 газа, поднимается. Плавающий на поверхности воды клапан 12 при этом перекрывает торец с уплотнением переходной трубы 7 и изолирует вентилируемый объем

1 от бака 5. Дальнейшая откачка воздуха из вентилируемого объема происходит до создания заданного разряжения.

После этого в вентилируемом объеме 1 взрывают взрывное устройство, энергией которого производится импульсная обработка металла. Одновременно ударная волна прижимает заслонку 13 к торцу трубопровода 2, которая защищает газоочиститель от поломок и от выплеска воды из бака 5.

Образовавшиеся после взрыва газа со взвешенными частицами пыли после выравнивания давления по всему объему дросселируют через отверстия в заслонке 13 и попадают е полость переходной трубы 7. После выравнивания давления по обе стороны заслонки 13 последняя под действием собственного веса отходит от торца трубопровода 2 и гаэ устремляется через все сечение в распределитель 9 газа, выдавливая столб воды, находящийся в нем, и через отверстия 10 в виде мелких пузырьков выходит под зонтообразный от. ражатегь 11, а по мере увеличения давления под ним выходит на поверхность воды. В результате барботажа пузырьков происходит очистка газа, который выходит из бака через выпускной патрубок 6.

Использование предлагаемого устройства обеспечивает по сравнению с известными устройствами надежную очистку импульсных потоков газа, предохраняет газоочиститель от ударной волны и обеспечивает возможность создания вакуума внутри вентилируемо го объема без дополнительн >й установки вакуумных вентилей.
