Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

И9) (Ш

3 1> в 01 0 17/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ H ABTOPGKOMV СВИДЕТЕЛЬСТВУ

Heрпяная эюуiьсия (61) 551035 (21) 3382034/23-26

: (22.) 18 ° 01.82 (46) 15.04.83. Бюл. V 14 (72) Н.К. Надиров, Б.Ф. Анисимов, Л. П. Бородкин, В. В, Гафнер и Ф. 3. Гумеров (71) Институт химии нефти и природных солей АН Казахской ССР (53) 66.066.6(088.8) (56) 1. Авторское свидетельство СССР 551035, кл. В 01 D 17/04, 1973, опублик. (прототип). (54)(57) АППАРАТ ДЛЯ ОБЕЗВОжиВАНИЯ

НЕФТИ по авт. св. М 551035, о т л и ч а ю щ и и .с я тем, что, с целью интенсификации процесса, он снабжен перфорированным усеченным конусом, меньшее основание которого прикреплено к отражательному диску.

1011155

Составитель В. Березин

Редактор Т. Митейко Техред И.Гайду Корректор В. Бутяга

Тираж 686 Подписнбе

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий.

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 2617/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение. относится к устройс1 вам для обезвоживания нефти, используемым на нефтепромыслах и нефтепе" рерабатывающих заводах.

По основному авт. св. Ю 551035, известен аппарат для обезвоживания нефти„ включающий емкость, в нижней части которой размещен патрубок для подачи нефти. Над патрубком соосно с ним установлен снабженный отража.тельным диском,эжекторный смеситель с возможностью вертикального перемещения (1 3, У данного аппарата недостаточно высокая степень контактирования от15 делившейся воды с глобулами п астовой воды в нефти, что не позволяет- достичь высокой эффективности про.цесса.

Цель изобретения - интенсификация процесса обезвоживания нефти.

Для достижения этой цели аппарат для обезвоживания нефти снабжен перфорированным усеченным конусом, менвшее.основание которого прикреплено

25 к отражательному диску.

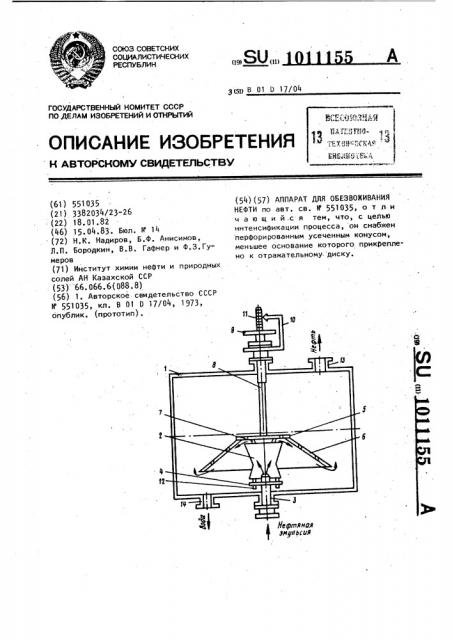

На чертеже представлен аппарат для обезвоживания нефти.

Аппарат состоит из емкости t, внутри которой ниже уровня раздела фаз >0

"нефть-вода" установлен эжекторный смеситель, состоящий из смесительной камеры 2, сопла 3 и диска 4.

В верхней части смесительной ка" меры расположен отражательный диск 5,as на который крепится перфорированный усеченный конус 6, MGHbUINM основани" ем примыкающий к диску, а большим направленный вниз.

К отражательному диску 5, соеди- 40 ненному со смесительной камерой перемычками 7, прикреплена тяга 8, свя.занная с механизмом вертикального перемещения 9 смесительной Камеры.

Величину перемещения определяют с помощью указателя 16 и линейки 14.

Для сохранения вертикального положения при перемещении смесительной камеры служат направляющие 12.

Через штуцер 13 из аппарата -отво.дится обработанная нефть. Штуцер 14 служит для дренирования воды, В аппарате над эжекторным смесителем автомат 4чески поддерживается уровень раздела фаз "нефть-вода".

Аппарат работает следующим образом.

Нефтяная .эмульсия поступает в слой отделившейся воды с помощью сопла 3 эжекторного смесителя. Промывная вода эжектируется потоком нефти через зазор между диском 4 и основанием смесительной камеры 2.

Количество воды,,эжектируемой смесительную камеру, регулируется ,с помощью механизма перемещения 9.

Эмульсия, выходя из смесительной камеры 2, попадает в отражательный диск 5 и под действием гидродинамического потока движется вдоль образующих усеченного конуса в сторону большего основания, после чего выходит из-под него.

Установка на отражательном диске перфорированного конуса, меньшим ос .нованием примыкающего к диску, а большим, направленного вниз, позволяет значительно удлинить путь дисперсной фазы в слое отделившейся воды ! с глобулами пластовой воДы и нефти, что интенсифицирует процесс обезвожи1 J вания нефти.
