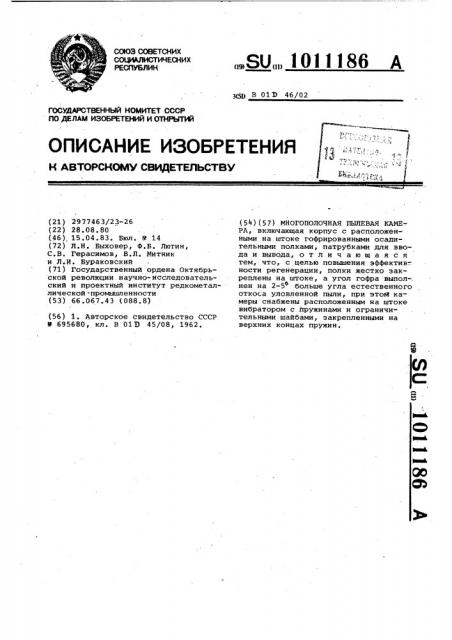

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(50 В 01 Э 46/02

j j$

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA (21) 2977463/23-26 (22) 28.08.80 (46), 15.04.83. Бюл. 9 14 (72) Л.Н. Быховер, Ф.Б. Лютин, С.В. Герасимов, В.Л. Митник и Л.И. Бураковский (71) Государственный ордена Октябрьской революции научно-исследовательский и проектный институт редкометаллической"промышленности (53) 66.067.43 (088.8) (56) 1. Авторское свидетельство СССР

9 695680, кл. В 01 D 45/08, 1962.

ÄÄSUÄÄ 1011186 А (54)(57) МНОГОПОЛОЧНАЯ ПЫЛЕВАЯ КАМЕ-.

РА, включающая корпус с расположенными на штоке гофрированными осадительными полками, патрубками для ввода и вывода, отличающаяся тем, что, с целью повышения эффектив-.. ности регенерации, полки жестко закреплены на штоке, а угол гофра выпол-. нен на 2-5 больше угла естественного б откоса уловленной пыли, при этом камеры снабжены расположенным на штоке вибратором с Пружинами и ограничительными шайбами, закрепленными на верхних концах пружин.

1011186 Изобретение относится к устройст.вам для пылеулавливания и может быть использовано в металлургической и химической промышленностях.

Известна многополочная пылевая камера, включающая корпус с расположенными на штоке гофрированными осадительными полками, патрубками ввода и вывода f1).

Недостатком известного устройства является то, что оно не обеспечивает эффективной регенерации °

Цель изобретения -повышение эффективности регенерации.

Поставленная цель достигается тем, что в многополочной пылевой камере, включающей корпус с расположенными на штоке гофрированными осадительными полками и патрубками ввода и вывода, полки жестко закреплены на штоке, а угол гофра выполнен на 2-5 больше 29 угла Откоса уловленной пыли, при этом камеры снабжены расположенным на штоке вибратором с пружинами и ограничительными шайбами, закрепленными на верхних концах пружины. 25

На фиг. 1 изображено устройство; на фиг. 2 — разрез A-A на фиг. 1.

Камера состоит из корпуса 1, бункера 2 дпя выгрузки уловленной пыли, наклонных гофрированных полок 3, жестко прикрепленных к штоку 4, выведеному наружу через гидрозатвор 5, расположенный в верхней крышке б аппарата.

Наружная часть штока 4 жестко сое35 динена с опорой 7, установленной на пружинах 8. На опоре 7 закреплен вибратор 9 общего назначения с направленными колебаниями. На направляющих пружинах 8 над опорой 7 установлены шайбы 10, ограничивающие колебания опоры 7, со штоком 4 и полками 3 при попадании в резонанс вибратора 9 и пружин 8. В корпусе 1 камеры располо3кены патрубки 11 и 12 для входа и выхода газа и газораспределительные перегородки 13 и 14. Для жесткости конструкции полок они по периферии соединены между собой стержнями 15.

Многополочная пылевая камера работает следующим образом.

Запыленный газ проходит через патрубок 11 между полками 3 и через патрубок 12 выходит из аппарата.

Пыль, осевшая на полках 3, периодически .удаляется в бункер 2 при включении вибратора 9.

Принципиальное значение имеет угол изгиба гофра. Он выбирается из такого расчета, чтобы угол наклона гофра. был на 2-50 больше угла естественного откоса уловленной пыли. В случае равенства этих углов или в случае, если угол наклона гофра будет меньше угла. естественного откоса, пыль будет прилипать к гофрированной поверхности, а не ссыпаться с нее, что значительно снижает эффект удаления пыли. Жесткая подвеска полок дает возможность встряхивать с помощь% вибратора всю осадительную поверхность.

Изобретение позволяет увеличить производительность пылевых камер до

1,5 раз за счет эффективного удаления уловленной пыли и соответственно снизить габариты камер.

Устройство может быть использовано в металлургии редких металлов в качестве первой ступени очис1 ки газов от пыли, 1011186

Составитель Л. рахметова

Редактор Т. Митейко Техред К,Иыцьо - Корректор И. Шулла

Заказ 2620/7 . Тираж 686 Подписное

ВНИИПИ Государственного, комитета СССР по делам изобретений и открытий

11303S, Москва, Ж-35, Раушска.. наб., д. 4/Б

Филиал ППП "Патент", r. Ужгород, ул .. Проектная, 4
