Способ повышения омического сопротивления бракованных фарфоровых изоляторов

Способ повышения омического сопротивления бракованных фарфоровых изоляторов

Иллюстрации

Показать все

Реферат

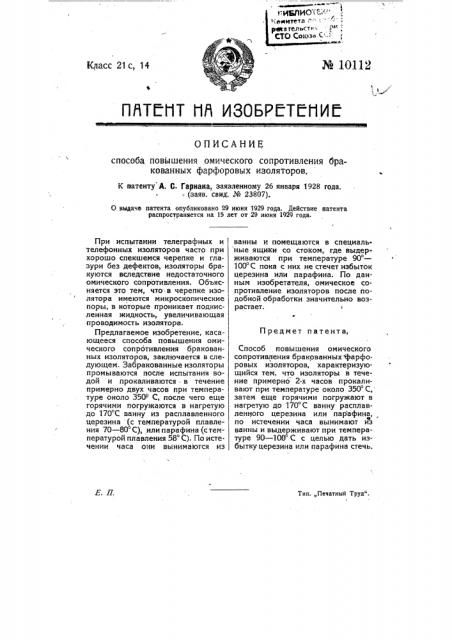

б

Ф № 10l12

Класс 21с, 14

ПЙТЕНТ НЛ ИЗОБРГТ :ИИЙ

ОПИСАНИЕ способа повышения омического сопротивления бракованных фарфоровых изоляторов.

К патенту*А. С. Гарнана, заявленному 26 января 1928 года.

*. (заяв. свид. № 23807).

0 выдаче патента опубликовано 29 июня 1929 года. Действие патента распространяется на 15 лет от 29 июня 1929 года.

Предмет патента, Е. П.

Тип. „Печатный Труд".

При испытании телеграфных и телефонных изоляторов часто при хорошо спекшемся черепке и глазури без дефектов, изоляторы бракуются вследствие недостаточного омического сопротивления. Объясняется это тем, что в черепке изолятора имеются микроскопические поры, в которые проникает подкисленная жидкость, увеличивающая проводимость изолятора.

Предлагаемое изобретение, касающееся способа повышения омического сопротивления бракованных изоляторов, заключается в следующем. Забракованные изоляторы промываются после испытания водой и прокаливаются - в течение примерно двух часов при температуре около 350Р С, после чего еще горячими погружаются в нагретую до 170 C ванну из расплавленного церезина (с температурой плавления 70 — 80 C), или парафина (стемпературой плавления 58 C). По истечении часа они вынимаются из ванны и помещаются в специаль ные ящики со стоком, где выдерживаются при температуре 90 —

100 C пока с них не стечет избыток церезина или парафина. По данным изобретателя, амич еское сопротивление изоляторов после подобной обработки значительно возрастает.

Способ повышения омического сопротивления бракованных -"фарфо. ровых изоляторов, характеризующийся тем, что изоляторы в течение примерно 2-х часов прокаливают при температуре около 350 C, затем еще горячими погружают в нагретую до 170 C ванну расплавленного церезина или парафина, е по истечении часа вынимают из ванны и выдерживают при температуре 90 — 109 C с целью дать избытку церезина или парафина стечь.
