ДЕЛИТЕЛЬНАЯ ВОРОНКА, включающая сосуд со сливной трубкой с . краном и горловину с пробкой,о т л и чающаяся тем, что, с целью повышения удобства в работе при много-ч кратном повторении проводимого процесса , воронка снабжена дополнительным сосудом исоединяющей горловины сосудов дугообразной трубой с патрубком подачи pisareHTOB, в котором размещена пробка. (О с
ССЮЭ СОВЕТСНИХ
Я и ВО
РЕСПУБЛИК
УЗВВ 01
15
ГосудАРстОенный номитет сссР по делАМ изоБРетений и отнютьй (21 ) 3396506/23-26 (22) 17.02.82 (46 ) 15.04.83. Бюл. В 14 (72 ) В..Н -Ежов (71) Ннститут физиологии растений им. К.А. Тимирязева (53) 542.1(088.8) (56) 1. Кейл Б. Лабораторная техника органической химии, М., "Иир", 1966, с. 402-403
„„SU„„11244 А (54 ) (57 ) ДЕЛИТЕЛЬНАЯ ВОРОНКа, включающая сосуд со сливной трубкой с. краном и горловину с пробкой,о т л и— ч а ю щ а я с я тем, что, с целью повышения удобства в работе при многократном повторении проводимого процесса, воронка снабжена дополнительным сосудом и соединякндей горловины сосудов дугообразной трубой с натрубком подачи реагентов, в котором размецена пробка.
1011244
Изобретение относится к лабораторной технике и может быть использовано для экстрагнрования в системах "жидкость-жидкость".
Известна делительная воронка, которая используется в лабораторных условиях при экстрагироваиии растворителями из жидких смесей, содерясащая сосуд со сливной трубкой с краном и горловину с пробкой (1).
Недостатком указанной делительной воронки является наличие в ней лишь одного сосуда, что не позволяет независимо друг от друга слить фазы из воронки. Это приводит к неудобству в работе в случаях многократного 15 повторения процесса экстрагирования, экстрагирования с последующим реэнстрагированием и т. д. при необходимости замены верхней фазы, так как для удаления ее из воронки требуется предваритеньно слить нижнюю фазу.
Цель изобретения — повышение удобства в работе при многократном повторении проводимого процесса.
Поставленная цель достигается жем, у5 что делительная воронка, включающая сосуд со сливной трубкой с краном и горловину с пробкой, снабжена дополнительным сосудом, и соединяющей горловины сосудов дугообразной трубой с патрубком для подачи реагентов, в котором размещена пробка.
Введение идентичного сосуда, соединенного с первым посредством широкой дугообразной трубы, позволяет. после расслоения фаз распределить их 35 в разные сосуды и слить одну из фаз, оставив в воронке подлежащую повтооному экстрагированию или реэкстрагированию фазу. Это сокращает число рабочих приемов и повьзаает удобство в работе с делительной воронкой.

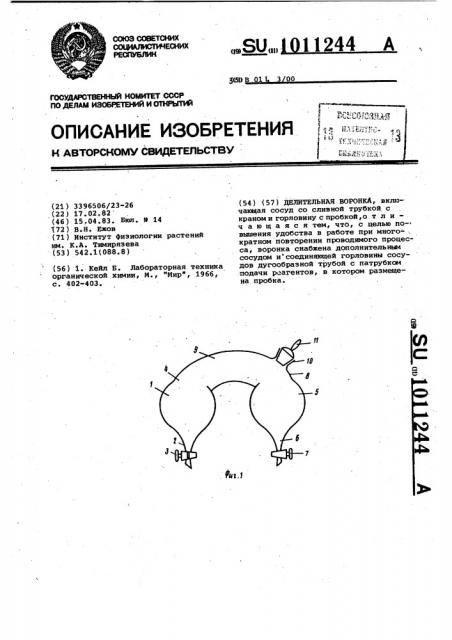

На фиг. 1 изображена делительная воронка, общий вид; на фиг. 2 - .схема рабочих приемов с делительной воронкой.
Делительная воронка состоит из сосуда 1 со сливной трубкой 2 с краном
3, горловины 4, второго сосуда 5 со сливной трубкой б с краном 7, горловины 8, дугообразной трубы 9, соединяющей горловины 4 и 8, патрубка 10 с пробкой 11. Для более четкого отделения фаз труба в месте перегиба имеет сужение.
Работа с делительной воронкой осуществляется следующим образом.
Через патрубок 10 заливают подлежащую экстракции смесь .и экстрагент (фиг. 2а), закрывают пробкой 11. встряхивают (фиг.2б) и дают расслоиться фазам при вертикальном положении воронки (фиг. 2в) . Затем осторожно переливают верхнюю фазу в свободный сосуд 5 (фиг. 2r) и сливают экстракт через сливную трубку б и кран 7 (фиг.2д). Далее воронка вновь заполняется порцией растворителя,и операции повторяются.
Предлагаемая делительная воронка отличается от известной большим удобством в работе при многократном повторении проводимого процесса,сокращением числа и длительности рабочих приемов и позволяет произвести более чистый отбор верхней фазы.
