Поршень для очистки внутренней поверхности трубопроводов

Поршень для очистки внутренней поверхности трубопроводов

Иллюстрации

Показать все

Реферат



ПОРШЕНЬ ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ ТРУБОПРОВОДОВ, выполненный из эластичного материала, на наружной поверхности которого нарезана канавка в виде многоза .ходной спирали, отличающийс я тем, что, с целью повышения качества очистки, поршень выполнен полым и на внутренней поверхности поршня нарезаны канавки в виде многозаходной спирали эквидистантно наружной . to СХ) 00

СОЮЗ СОВЕТСНИХ

NIIIC

РЕСПУБЛИН

„„SU„„1011283 A

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

Рал

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

fl0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (Z1) 3324355/22-12 (22) 22.07.81

:(46) 15.04.83. Бюл. Р 14 (72) Л.З. Засеев и С.З. Засеев (71) Горский сельскохозяйственный институт (53) 621. 7. О2(О88. В) .(56) 1. Патент CUJA Р 4122575, кл. В 08 В 9/04, 1978. (54) (57) ПОРШЕНЬ ДЛЯ ОЧИСТКИ ВНУТРЕННЕИ ПОВЕРХНОСТИ ТРУБОПРОВОДОВ} выполненный из эластичного материала, на наружной поверхности которого нарезана канавка в виде многоза.ходной спирали, о т л и ч а ю щ и йс я тем, что, с целью повышения качества очистки, поршень выполнен полым и на внутренней поверхности поршня нарезаны канавки в виде многозаходной спирали эквидистантно наружной.

1011283, Составитель H. Дадюков

Редактор И. Митровка Техред М.Тепер Корректор A.Ïoâõ.

Заказ 26 32/1 2 .Тираж 589 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Изобретение относится к очистке внутренней поверхности трубопроводов.

Известен поршень для очистки внутренней поверхности трубопроводов, выполненный из эластичного матерйала, на наружной поверхности которого нарезаны канавки в виде многоэаходной спирали f1), Недостатком известного поршня для очистки внутренней. поверхности трубопроводов является низкое качество очистки, особенно при очистке стыковых соединений трубопровода.

Цель изобретения — повышение качества очистки.

Поставленная цель достигается тем, что в поршне для очистки внутренней поверхности трубопроводов, выполненном иэ эластичного.материала, на наружной поверхности которого нарезаны канавки в виде многозаходи ой спирали, поршень выполнен полым и на внутренней поверхности поршня нарезаны канавки в виде многозаходной спирали эквидистантно наружной.

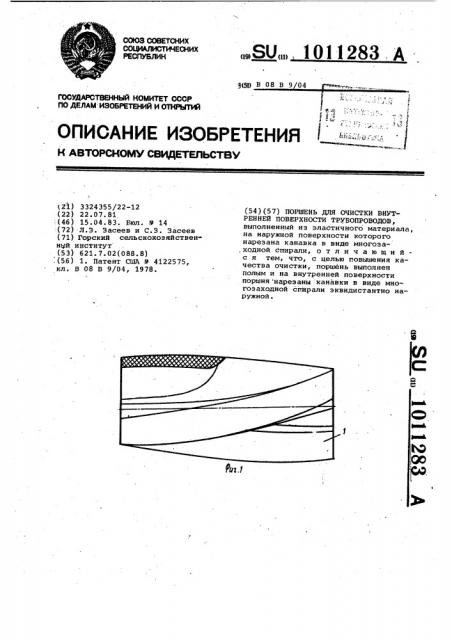

На фиг. 1 изображен поршень для очистки внутренней поверхности трубопроводов, общий вид; на фиг. 2 то же, вид сбоку.

Поршень для очистки внутренней

10 поверхности трубопроводов имеет канавки 1, нарезанные на наружной поверхности, и канавки 2, нарезанные на внутренней поверхности.

Поршень, помещенный в очищае15 мый трубопровод, под действием перепада давления рабочего агента приобретает вращательно-поступательное движение. Происходит гидромеханическая очистка загрязнений, значительно повышающая качество очистки.
