Устройство для отделения листовых заготовок от стопы и подачи их в пресс

Устройство для отделения листовых заготовок от стопы и подачи их в пресс

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ОТДЕЛЕНИЯ ЛИСТОВЫХ ЗАГОТОВОК ОТ СТОПЫ И ПОДАЧИ ИХ В ПРЕСС, содержащее установленную на рельсовом пути тележку, несущую подающую каретку с приводом, узел отделения листов от стопы, включающий в себя подвижную траверсу с закрепленными на ней захватными органами, снабженную индивидуальным приводом, отличающееся тем, что, с целью обеспечения подачи листов в рабочую зону пресса в ориентированном положении и увеличения диапазона длин подаваемых заготовок путем увеличения длины перемещения, оно снабжено дополнительной кареткой с закрепленной на ней зубчатой рейкой, установленной с возможностью продольного перемещения относительно подающей каретки, зубчатым колесом, закрепленным на пода0} ющей каретке и взаимодействующим с зубчатой рейкой. со о СП

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

g(5g В 21 D 4300 В ЗО В 15

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

1.!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, 13., Н ASTGPCHOMV СВИДЕТЕЛЬСТВУ

Фиг./ (21) 3364349/25-27 (22) 18.12.81 (46) 15.04.83. Бюл. № 14 (72) В. В. Молчанов, В. Г. Абросимов, В. Я. Синянский, В. С. Ермоленко, В. Н. Манаенков и А. К. Наколюк (71) Украинский филиал Государственного проектного и конструкторского института

«Союзпроммеханизация» и Крюковский вагоностроительный завод (53) 621.983.06 (088.8) (56) 1. Средства механизации и автоматизации холодной штамповки. Руководящий технический материал, РТМ-А.23.7.24-?1. М., l9?l, с. 183 — 186, черт. 121 — 122.

2. Авторское свидетельство СССР № 506458, кл. В 21 D 43/06, 24.05.73.

3, Средства механизации и автоматизации холодной штамповки. Руководящий технический материал, PTM-А. 23.7.24-71. М., 1971, с. 175 †1, черт. 115, 116 (прототип).,„„Я0„„1011305 А (54) (57) . УСТРОИСТВО ДЛЯ ОТДЕЛЕНИЯ ЛИСТОВЫХ ЗАГОТОВОК ОТ СТОПЫ И ПОДАЧИ ИХ В ПРЕСС, содержащее установленную на рельсовом пути тележку, несущую подающую каретку с приводом, узел отделения листов от стопы, включающий в себя подвижную траверсу с закрепленными на ней захватными органами, снабженную -индивидуальным приводом, отличающееся тем, . что, с целью обеспечения подачи листов в рабочую зону пресса в ориентированном положении и увеличения диапазона длин подаваемых заготовок путем увеличения длины перемещения, оно снабжено дополнительной кареткой с закрепленной на ней зубчатой рейкой, установленной с возможностью продольного перемещения относительно подающей каретки, зубчатым колесом, закрепленным на подающей.каретке и взаимодействующим с зубчатой рейкой.

1011305

2. Устройство по п. 1, отличающееся тем, что оно снабжено узлом ориентирования заготовок, выполненным в виде двух установленных с двух сторон тележки с возможностью возвратно-поступательного перемещения в направлении, перпендикулярном оси подачи, планок, оснащенных зубчатыми рейками, силового цилиндра и зубчатого колеса, закрепленного на теИзобретение относится к средствам механизации и автоматизации кузнечно-штамповочного производства и может быть использовано для отделения от стопы и подачи листовых заготовок в пресс.

Известно устройство для отделения листовых заготовок от стопы и подачи их в пресс, содержащее установленную на рельсовом пути тележку, несущую подающую каретку с приводом (1) .

Недостатком известного устройства яв- 10 ляется то, что оно не обеспечивает подачу тонколистовых заготовок в строго ориентированном положении и обладает недостаточно большой длиной перемещения.

Известно устройство для отделения листовых заготовок от стопы и подачи их в пресс, содержащее стол для стопы заготовок, узел отделения листов от стопы, выполненный в виде подвижной траверсы с захватными органами, связанной со столом параллелограммным механизмом (2).

Однако это устройство не обеспечивает подачу листовых заготовок на большое расстояние, а ввиду того, что стол неподвижен, затруднено обслуживание рабочей зоны пресса при ремонтах и переналадке штампов. 25

Наиболее близким к предлагаемому по совокупностй существенных признаков и достигаемому эффекту является устройство для отделения листовых заготовок от стопы и подачи их в пресс, содержащее установленную на рельсовом пути тележку, несущую 30 подающую каретку с приводом, узел отделения листов от стопы, включающий в себя подвижную траверсу с закрепленными на ней захватными органами, снабженную индивидуальным приводом (3).

Однако известное устройство не обеспе- 35 чивает подачу листовых заготовок с длиной различного диапазона.

Цель изобретения — обеспечение подачи заготовок в рабочую зону пресса в ориентированном пол0жении и увеличение диапазона длин подаваемых заготовок путем

40 увеличения длины перемещения.

Поставленная цель достигается тем, что устройство для отделения листовых заголежке и взаимодействующего .с зубчатыми рейками, одна из которых связана с силовым цилиндром.

3. Устройство по п. 1, отличающееся тем, что узел отделения листов от стопы снабжен параллелограммным механизмом, связывающим траверсу с индивидуальным приводом, а индивидуальный при вод выполнен в виде силового цилиндра. товок от стопы и подачи их в пресс, содержащее установленную на рельсовом пути тележку, несущую подающую каретку с приводом, узел отделения листов от стопы, включающий в себя подвижную траверсу с закрепленными на ней захватными органами, снабженную индивидуальным приводом, снабжено дополнительной кареткой с. закрепленной на ней зубчатой рейкой, установленной с возможностью продольного перемещения относительно подающей каретки, зубчатым колесом, закрепленным на подающей каретке и взаимодействующим с зубчатой рейкой.

Устройство снабжено также узлом ориентирования заготовок, выполненным в виде двух, установленных с двух сторон тележки с возможностью возвратно-поступательного перемещения в направлении, перпендикулярном оси подачи, планок, оснащенных зубчатыми рейками, силового цилиндра и зубчатого колеса, закрепленного на тележке и взаимодействующего с зубчатыми рейками, одна из которых связана с силовым цилиндром.

Узел отделения листов от стопы снабжен параллелограммным механизмом, связывающим траверсу с индивидуальным приводом, а индивидуальный привод выполнен в виде силового цилиндра.

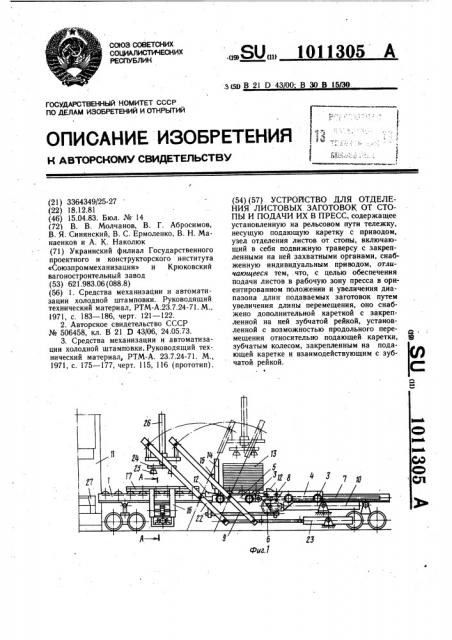

На фиг. 1 изображено устройство, общий вид; на фиг. 2 — разрез А — А на фиг. 1.

Устройство содержит установленную на рельсовом пути тележку 1, выполненную в виде подвижного для наладки роликового конвейера, направляющие 2, в которы» катками 3 входят подающая 4 и дополнительная (досылающая1 5 каретки. На пода ющей каретке 4 установлено зубчатое колесо 6, входящее в зацепление с подвижной рейкой 7, удерживаемой роликами 8 каретки 4 и шарнирно соединенной с кареткой 5, и с рейкой 9, жестко закрепленной на раме тележки 1, что в целом составляет реечный редуктор, служащий для увеличения хода досылающей каретки 5.

Зубчатое колесо 6 соединено с силовым. цилиндром 10, закрепленным на тележке 1.!

305

А-А

Составитель Г. Смирнов

Редактор Л. Авраменко Техред И. Верес Корректор М. Коста

Заказ 2634/13 Тираж 814 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

101

Каретки 4 и 5 снабжены подпружиненными откидными в сторону пресса 11 зацепами 12. Зацепы 12 каретки 4 выполнены регулируемыми по высоте на толщину листа уложенной на тележку 1 стопы 13, расположенной у барьера 14, имеющего регулируемый по высоте упор 15 и удерживающего стопу 13 при движении каретки 4, но пропускающего снизу одну заготовку.

На тележке 1 закреплен узел 16 ориентирования заготовок, состоящий из двух, установленных с двух сторон тележки 1 с возможностью возвратно-поступательного перемещения и направлении, перпендикулярном оси подачи, планок 17 и 18, несущих зубчатые рейки 19, входящие в зацепление с зубчатым колесом 20, установленным в боковинах узла 16. Одна из планок шарнирно связана с силовым цилиндром 21.

На тележке 1 установлен узел 22 отделения листов от стопы, выполненный в виде параллелограммного механизма, приводимого от силового цилиндра 23 и несущего траверсу 24 с захватными органами (вакуумными присосами) 25. Последние могут быть заменены электромагнитами. Подъем и опускание траверсы 24 осуществляется силовым цилиндром 26. На прессе 11 установлен штамп 27.

Устройство работает следующим образом.

Стопа 13 заготовок укладывается на тележку 1 перед барьером 14, после чего устройство включают в работу. При этом силовой цилиндр 10 передает движение каретке 4 посредством зубчатого колеса 6, которое, перекатываясь по рейке 9, увлекает обе каретки 4 и 5, причем каретка 4 перемещается только на ход, равный ходу

4 силового цилиндра 10, а каретка 5, увлекаемая реечным редуктором, проходит расстояние вдвое большее, чем ход каретки 4.

Зацепы 12 каретки 4, цепляясь за нижний лист, вытаскивают его из-под стопы 13 и толкают его по роликам тележки 1 в зону ориентирования, после чего каретки 4 и. 5 возвращаются в исходное положение.

После этого включается узел 16 ориентирования, и планки 17 и 18, синхронно сближаясь, выставляют заготовку точно по оси штампа 27. При следующем ходе штока цилиндра 10 вступают в работу зацепы 12 каретки 5 и досылают заготовку в штамп 27 пресса 11 до упора. В то же время зацепы 12 каретки 4 вытаскивают очередную заготовку из-под стопы 13 и подают ее в зону ориентирования.

Для гарантии вступления в работу зацепов 12 каретки 5 расстояние между зацепами 12 кареток 4 и 5 в исходном положении должно быть меньше хода штока силового цилиндра 10.

При отделении от стопы и подаче тонколистовых заготовок зацепы 12 каретки 4 утапливают, а поштучная подача заготовок осуществляется узлом 22 отделения листов от стопы 13. Включается силовой цилиндр 23, и узел 22 совершает качательные движения вместе с траверсой 24. Захватные органы 25 захватывают заготовку сверху стопы 13 и переносят ее в зону ориентирования, откуда она передается в штамп

30 27 с помощью каретки 5.

Описываемое устройство обеспечивает подачу листов в рабочую зону пресса в ориентированном положении и обеспечивает подачу листов широкого диапазона путем

З увеличения длины перемещения.
