1. УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ НАЛИВНОЙ ФУТЕРОВКИ СТАЛЕРАЗЛИВОЧНЫХ КОВШЕЙ, содержащее пуатотелый шаблон, приспособление, фиксирующее шаблон относительно ковша, и вибратор, укрепленный в полости шаблона по его оси, отличающ е е с я тем, что, с целью повышения плотности огнеупорной массы и стойкости футеровки ковша, шаблон снабжен крышкой, жестко связанной с ним через амортизаторы, и подпружиненными грузами, устанрв енными под углом к оси шаблона на крышке и на -днище шаблона, при зтом фиксирующее приспособление выполнено в виде захватов, шарнирно закрепленных на крьшже. о 2.Устройство по п. 1,отличающееся тем, что, с целью исключения осевого смещения шаблона. в крышке выполнен ограничительный § кольцевой паз. 3,Устройство по пп... .1 и 2, отличаю тем,, что (Л подпружиненные грузы установлены под углом 45 к оси шаблона.

СОЮЗ СОВЕТФНИХ.

РЕСПУб ЛИК

ЗЬ9 В 22 0 41/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР.

ПО ДЕЛАМ ИЭОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 3, к Asvo ovv свидетельств (21) .3300279/22-02 (22) 15. 06. 81 (46) 15.04.83. Бюл. 9 14 (72) Л.А. Ракии, В.Д. Фельдман, M.Н. Сулханов и И.Ф. Гончаревич (71). Московский металлургический завод "Серп и молот" (53) 621.746.329(088 ° 8)

f56) 1. Гамальский А.A. и др. Установка для монолитной футеровки сталеразливочных ковшей. "Металлург", М 1, 1977, с. 23-24 °

2. Авторское свидетельство СССР

В 603498, кл. В 22 0 41/02, 1976. (54)(57) 1.. УСТРОЙСТВО ДЛЯ ИЗГОТОВ

ЛЕНИЯ НАЛИВНОЙ ФУТЕРОВКИ СТАЛЕРАЗЛИВОЧНЫХ КОВШЕЙ, содержащее пустотелый шаблон, приспособление, фиксирующее шаблон относительно ковша, и вибратор, укрепленный в полости

„.SU„„1011336 А шаблона по его оси, о т л и ч а ю щ е е с я тем, что, с целью повышения плотности огнеупорной массы и стойкости футеровки ковша, шаблон снабжен крохой, жестко связанной с ним через амортизаторы, и подпружиненными грузами, установленными под углом к оси шаблона на крышке и на .днище шаблона, при этом фиксирующее приспособление выполнено в виде захватов, шарнирно закрепленных на крышке. о

2. Устройство по п. 1, о т л и— ч а ю щ е е с я тем, что, с целью исключения осевого смещения шаблона, в крышке выполнен ограничительный кольцевой паз.

3. Устройство по па. 1 и 2, .о т л и ч а .ю щ е е с я тем,, что подпружиненные грузы установлены под углом 45 к оси шаблона.

1О11336

Изобретение относится к металлур гии, в частности к устройствам для уплотнения футеровки сталеразливочных ковшей.

Известно устройство для изготовления наливной футеровки сталеразливочных ковшей, включающее вращающийся. стенд, на котором располагается ковш с шаблоном. Наливная фу" теровка равномерно распределяется по всему сечению между ковшом и шаблоном. В процессе вращения стенда с ковшом осуществляется одновременно уплотнение эа счет центробежной силы 1).

Однако данное устройство характеризуется недостаточной уплотняемостью футеровки, низкой ее стойкостью и низкой производительностью труда.

Наиболее близким к предлагаемому по технической сущности и дости гаемому результату является устройство для изготовления наливной футеровки сталераэливочных ковшей, ! содержащее пустотелый шаблон, приспособление, фиксирующее шаблон относительно ковша и вибратор, укрепленный в полости шаблона по его оси (2 1.

Недостатком известного устройства является то, что энергия вибратора передается не только шаблону и огнеупорной массе, но и связанному с ним с помощью фиксирующего приспособления ковшу, что сказывается на качестве изготавливаемой футеровки.

Цель изобретения - повышение плотности огнеупорной массы и стойкости футеровки ковша, а также исключение осевого смещения шаблона.

Поставленная цель достигается тем, что в устройстве для изготовления наливной футеровки ковшей, содержащем пустотелый шаблон, приспособление, фиксирующее шаблон относительно ковша, и вибратор, укрепленный в полости шаблона по его оси, снабжен крышкой, жестко связанной с ним через амортизаторы, и подпружиненными грузами, установленными на крышке и днище шаблона под углом к оси шаблона, при этом фиксирующее приспособление выполнено в виде захватов, шарнирно закрепленных на крышке.

В крышке может быть выполнен ограничительный . кольцевой паз. Под,пружиненные грузы могут быть ус-тановлены под углом 45О к оси шаблона.

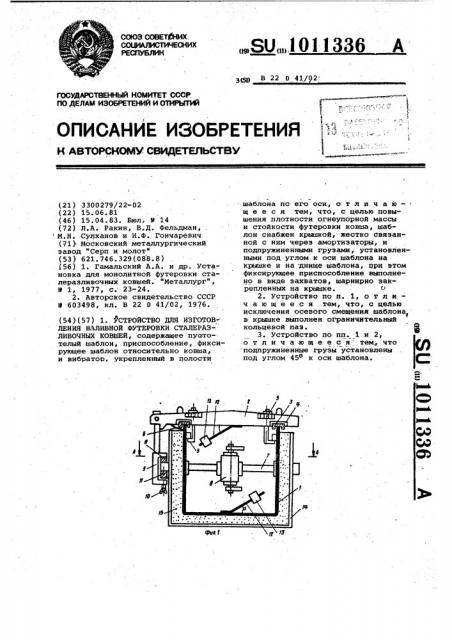

На фиг. 1 изображено устройство для уплотнения наливной футеровки сталеразливочных ковшей, вертикальный разрез, ° на фиг. 2 - разрез A-A на фиг. 1.

Устройство для изготовления наливной футеровки ковшей включает шаблон 1 в виде полого усеченного конуса с днищем, закрываемого крышкой 2, которая с помощью упругой

5 системы 3, выполненной, например, в виде резинового кольца, опирается на шаблон 1. Осевое смещение предупреждает наличие ограничительного кольцевого паза 4, Шаблон с крышкой жестко соединен болтами 5 и для удобства транспортировки мягкой сцепкой в виде троса или цепи

6. Внутри, по центру тяжести шаблона на металлической крестовине 7 монтируется мотор-вибратор 8. На крышке 2 предусмотрено шарнирное закрепляющее приспособление 9 со .стопорным винтом 10 и амортизатором 11. На крышке и днище шаблона укрепляются рессоры 12 с грузами

13. Грузы 13 располагаются под углом 45О к вертикальной оси шаблона (или вибратора ). Увеличение или уменьшение угла наклона приводит к снижению вертикальной состав25 ляющей виброколебаний и, соответственно, к снижению эффективности

65 уплотнения массы. Рессоры с грузами могут быть. развернуты друг относительно друга произвольно под любым углом, качество уплотнения от разворота рессор с грузами относительно вертикальной оси не изменяется.

Устройство работает следующим образом.

Шаблон 1 с вибратором 8 и крышкой 2 закрепленной болтами 5 устанавливают внутри ковша 14. С помо1цью шарнирных закрепляющих приспособлений 9, крыщка 2, скрепленная с шаблоном 1, крепится к ребру жест, кости 14 через аммортизаторы 11, стабилизируя йоложение шаблона, 1.

Затем производится заполнение пространства между ковшом и шаблоном наливной огнеупорной массой 15.

После заполнения пространства включается инерционный мотор-вибратор и шаблон под действием вибрации, создаваемой вращением дебалансов, производит уплотнение футеровки, совершая круговые колебания в горизонтальной плоскости. Под влиянием этих колебаний возбуждаются реактивные массы 13, установленные на рессорах 12. Реакция рессор 12 передается шаблону 1 и сообщает ему вертикальные колебания. Под влиянием горизонтальных- круговых и вертикальных прямолинейных колебаний шаблона происходит уплотнение футеровочной массы как на стенках, так и на днище. При этом ковш остается практически неподвижным.

Предлагаемое устройство приемлемо для уплотнения наливной футеров1011336 фц . 2

Составитель Л. Ганина

Редактор Л. Авраменко Техред Ж.Кастелеви Корректора- Повх

Эаказ 2637/14 Тираж 811 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", r. ужгород, ул. Проектная, 4 ки как крупных ковшей, так и небольших по объему.

Как показывает производственная проверка по сравнению с изготовлением наливной футеровки ковшей без виброуплотнения, плотность наливной футеровки s результате использования предлагаемого устройства повышается с 1,62 до 1,72 г/см, \ стойкость футеровки сталеразливоч« ных ковшей повышается в 1,2 раза, а время уплотнения наливной футеровки сокращается с 10-15 мин до

4,0-5,0 мин. Но сравнению с прототипом продолжительность уплотнения огнеупорной наливной футеровки до плотности 1,72 г/смЗ составляет

4,0-5,0 мин, против 7,0-9,0 мин.
