Способ изготовления алмазного породоразрушающего инструмента
Иллюстрации
Показать всеРеферат
69 (И)
ООЮЭ ООВЕТОНИХ ОЗЮЮМР И
РЕОПИУЗИН

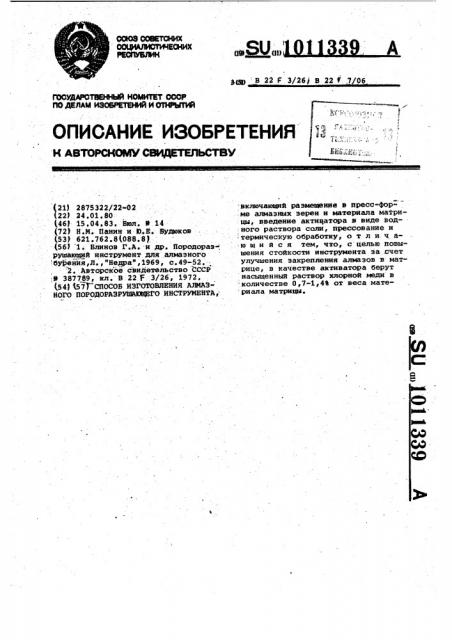

ОПИСАНИЕ ИЗОБРЕТЕНИЯ н *втокнавв свидатильствм
ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССОР
Пб ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ
21) 2875322/22-02
22) 24.01.80 (46 15.04.83. Бюл. 9.14 (72) Н.й, Панин и Ю.,Е. Будюков (53 621.762 ° 8(088.8) (563 1. Блинов Г.А.-и др. Породораз, рушающий инструмент для алмазного буфеййя,Л.,"Недра",1969, с.49-52. 2. Авторское свидетельство СССР ,9 387789, кл. В 22 f 3/26, 1972. (54) Ь7) СПОСОБ ИЗГОТОВЛЕНИЯ АЛМАЗНОГО ПОРОДОРАЗРУШМ)ЩЕГО КНСТРУИЕНТА, 8Щ) В 22 Г 3/26У В 22 f,7 06
:включающий размещение в пресс-форме алмазных зерен и материала McLTpH»
:цы, введение активатора в виде вод:ного раствора соли, прессование и термическую обработку, о т л и.ч аю шийся тем, что, с целью повышения стойкости инструмента за счет улучшения закрепления алмазов в матрице, в качестве активатора берут насыщенный раствор хлорной меди в количестве 0,7-1,4Ф от веса материала матрицм.
1011339
Изобретение относится к порошковой металлургии, в частности к спо.собам изготовления алмазного породоразрушающего инструмента; алмазных коронок, долот и расширителей.
Известен способ изготовления ал" мазного породоразрушающего инструмента, включающий формование, прессование .алмазоносной матрицы в пресс-форме и последующую пропитку связующим (1).
Недостатком способа является низкая прочность закрепления алмазов в матрице и неоднородная степень пропитки связующим, что приводит к снижению стойкости инструмента. 15
Наиболее близким к предлагаемому изобретению по технической сущности и достигаемому результату является способ изготовления алмазного породоразрушающего инструмента, 70 включающий размещение в пресс-форме алмазных зерен и порошка материала матрицы, введение активатора в виде .водного раствора соли, прессование и термическую обработку, 75 в результате которой происходит спекание матрицы (2).
Однако использование в качестве активатора раствора хлористого цинка приводит к быстрому выходу инстру" ЗО мента иэ строя иэ-эа быстрого выпадения алмазов, так как добавка цинка ведет к увеличению хрупкости материала матрицы.
Цель изобретения - повышение стойкости инструмента эа счет улучшения закрепления алмазов в матрице.
Цель достигается тем, что согласно способу изготовления алмазного породоразрушающего инструмента, 40 включающем размещение в пресс-форме алмаз ных зерен и материала матрицы, введение активатора в виде водного раствора соли, прессование и термическую обработку, в качестве актива- 45 тора берут насыщенный раствор хлорной меди в количестве 0,7-1,43 от веса материала матрицы.
Выбор количества раствора хлорной меди обоснован практическими ис- Я) следованиями.
При введении раствора хлорной меди менее 0,7 вес.Ъ имеет место неполное растворение окисных пленок и,. как следствие, выпадение алмазов s этих зонах. При введении указанного раствора более 1,4 вес.Ъ имеет мес» то перерасход раствора.
Пример. В графитовую или металлическую йресс-форму укладывают по определенной схеме алмазы.
В пресс-форме размещают материал матрицы в виде смеси порошков твердого сплава ВК10 (10 вес.Ъ).Пос ле этого вводят 0,7-1,4% раствора хлорной меди от веса материала матрицы насыщенного. Далее пуансоном или корпусом алмазной коронки проводят прессование матрицы под давлением 500-1000 кг/см,после чего прессформу подвергаЮт распрессовке. Спрессованную заготовку, например коронки, подвергают сушке при 150-200ОС, помещают в графитовую форму, куда вводят определенное количество связующего металла - меди. Количество связующего металла определяется в зависимости от типоразмера коронки. После этого проводят пропитку при 1130 С 10-20 мин и охлаждение до температуры 300 С. Затем полученную коронку извлекают иэ графитовой формы и подвергают механической обработке.
Изготовленные предлагаемым способом буроные коронки подвергают сравнительным испытаниям с коронками, изготовленными по способу-про» тотипу и по серийной технологии (базовый объект ).
По каждому иэ трех указанных способов изготавливают по 5 алмазных коронок (2 коронки 17А4 и 3 коронки К-16).
Сравнительное бурение проводят на буровом стенде, оснащенном буровым станком СБА-500 и комплектом контрольно-измерительных приборов.
Бурение коронками 17А4 осуществляют по блокам гранодиорида Ж! категории по буримости при следующих режимах: осевая нагрузка 1300 кгс, число оборотов снаряда 281 об/мин, расход промывочной жидкости на одну
45 л/мин.
Коронками К16 бурят блоки гранита 1Х категории по буримости при следующих режимах: осевая нагрузка
1450 кг, число оборотов снаряда
281 об/мин, расход промывочной жидкости 40 л/мин. Все коронки отрабатывают при слабо закрепленном на станине буровом станке, что позволяет создать условия для бурения коронками в режиме ударно-динамических нагрузок, т.е. условия, существующие в реальной скважине.
На каждую коронку 17А4 пробурено по 3 м, а на каждую коронку К16— по 2 м.
Результаты испытаний приведены в таблице.
1011339 г в в а а в е е е е е е а а в ае ае а е е в е
Способ изготовления коронок
eaeeerri
ЮЮ ЮЮЮЮЮЮ4ЮЮЮЮ
Средняя, механическая скорость, м/ч
Количество коронок, шт °
Тип коронок
Износ торца, мм на
1 м бурения
Пробурено, м ю е е в в ае а е е в е ео е в а ев а а а е а
Предлагаемый способ 17А4
0,01
1,58
6. К-16
1,30
17А4
1,50
Серийный способ
1 21
К-16
17А4
1,45
Способ-прототип
K-16
° с
1,12
17А4 и - -16, изготовленных предлагаемям способом, эффективнее способа прототипа и серийной технологии по стойкости на 20-60%, а по механичес» кой скорости бурения на 9-20%. I
Прй средней проходке на одну . коронку 20 м и средней себестоимости 1 м бурения порядка 40 руб. коронка, изготовленная описываемым способом позволяет получить экономию в сумме
:160 руб.
Составитель
Редактор Л. Рвраменко Техред Ж.mстелевич. Корректор А, Повх
Заказ 2637/14 Тираж 811 Подписное
ВНИИПИ Государственного комитета СССР по делам. изобретений и открытий
113035, Иосква, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", г. ужгород, ул. Проектная, 4
Визуальным осмотром отработанных
:коронок было установлено, что коровки 17А4 и К-16, изготовленные по способу прототйпа имеют по нескольку выпазших алмазов. В коронках, изготовленных по серийной технологии выпадение алмазов июет место только в одной коровке, В коронках, изготовленных предлагаемым способом,; выйадения алмазов ве наблюдается.
Анализ даивых таблицы показывает, что применение алмазных коронок
0,015
0,012
0,019
О, 016
0,026
