Устройство для обеспечения циркуляции водного потока в стенде для испытаний моделей скоростных судов

Устройство для обеспечения циркуляции водного потока в стенде для испытаний моделей скоростных судов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ОБЕСПЕЧЕНИЯ ЦИРКУЛЯЦИИ ВОДНОГО ПОТОКА В СТЕНДЕ ДЛЯ ИСПЫТАНИЙ.МОДЕЛЕЙ СКОРОСТНЫХ СУДОВ, содержащее расположенную внутри ванны стенда бесконечную ленту с лопатками, натянутую на приводной Г и натяжной барабаны, о т л .и ч щ е е с я тем, что, с целью повьшения КПД устройства, поверхность барабанов выполнена рифленой, а диаметр каждого барабана и высота лопаток определяются из соотношений Учкс Н 30 п и «5 лгде максимальная скорость потока воды в ванне,. м/с; п - максимальная частота вращения барабанов, об/мин; Н - глубина Водного потока над лопатками, м; диаметр барабана, м; i л высота лопатки, м. fcn 4 :о :о

09) (И) СОЮЗ СОВЕТСКИХ

NIIHCl

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, где мс кс

Д— б

hA—

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

flO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) . 340 3744/27- 11, (22) 02. 03. 82 (46) 15.04. 83. Бюл. 9 14 (72) Н.В. Золотов (53) 629.12:532.582.5.037.001. 5(088.8) (56), 1. Патент СССР 9 574139, кл. В 63 В 9/02, 1977.

2. Авторское свидетельство СССР

)) 732161, кл. В 63 В 9/02, .6 01 М 10/00, 1980 (прототип). (54) (57) УСТРОЙСТВО ДЛЯ ОБЕСПЕЧЕНИЯ

ЦИРКУЛЯЦИИ ВОДНОГО ПОТОКА В СТЕНДЕ

ДЛЯ ИСПЫТАНИЙ. МОДЕЛЕЙ СКОРОСТНЫХ

СУДОВ, содержащее расположенную внутри ванны стенда бесконечную ленту с лопатками, натянутую на приводной

3(Ю B 63 B 9/02; G 01 М 10/00 и натяжной барабаны, о т л.и ч а ющ е е с я тем, что, с целью повышения КПД устройства, поверхность барабанов выполнена рифленой, а диаметр каждого барабана и высота лопаток определяются иэ соотношений Чм

Н

Д = 30 и и И - —

Э максимальная скорость потока воды в ванне,. м/с; максимальная частота вращения барабанов, об/мин; глубина водного потока над лопатками, м; диаметр барабана, м; Я высота лопатки, м.

1О11439

Щт

Изобретение отьосится к судост роению, в частности к средствам для проведения гидродинамических йспытаний моделей скоростных судов.

Известно устройство для обесп " чения циркуляции. водного потока в опытовом бассейне, содержащее гид" роканал, перекачивающий реверсивный .насос, волнопродуктор, волнсгаситель и р гулятор скорости потока воды по ширине канала в виде вертикальных пластин с поворотными закрылками,1 .

Недостатком такого устройства является его большие вес и габариты.

Известно также устройство для обес- i15 печения циркуляции водного потока в стенде для испытаний моделей скорост» ных судов, содержащее расположенную внутри ванны стенда бесконечную ленту с лопатками, натянутую на привод- щ ной и натяжной барабаны (2 ).

Однако КПД такого, устройства отно-; сительно невелик, поскольку в нем не исключена возможность проскальэы- 25 вания ленты по поверхности барабанов, а размеры барабанов и лопаток выбраны неоптимальными относительно скорости потока.

Цель изобретения - повышение КПД устройства.

Пост авл ен н ая цель до ст и гает ся .тем, что в устройстве для обеспечения циркуляции водного потока в стенде для испытаний моделей скорост-: ных судов, содержащем расположенную внутри ванны стенда бесконечную ленту с лопатками, натянутую на приводной,и натяжной барабаны, поверх 40 ность барабанов выполнена рифленой, а диаметр каждого барабана и высота лопаток определяются из соотношений

v н

- и где V — максимальная скорость потока воды в ванне, м/с; ,акС

h — максимальная частота вращения барабанов, об/мин;

Н - глубина водного потока над лопатками, м;

Д - диаметр барабана, м; ,6 - высота лопатки, м.

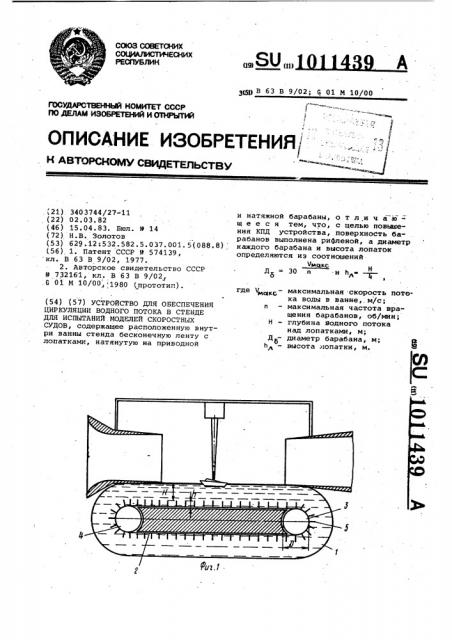

На фиг. 1 представлено описываемое устройство, продольный разрез; на фиг. 2 — зависимость потребляемой мощности от отношения глубины водного потока к высоте лопаток.

Устройство для обеспечения циркуляции водного потока содержит ванну 1 и размещенную в ней бесконечную ленту 2. Последняя натянута на приводной 3 и натяжной 4 барабаны и снабжена лопатками 5, расположенными равномерно по ее длине. Поверхность барабанов 3 и 4 в продольном направлении выполнена рифленой.

Устройство работает следующим образом.

Включение электродвигателя (не показанр при помощи приводного 3 и натяжного 4 барабанов приводят в движение ленту 2 с лопатками 5. Перемещаясь, лопатки 5 увлекают за собой воду, создавая рабочий поток в ванне со скоростью, равной линейной скорости ленты в рабочем участке .ванны 1.

Такое выполнение устройства для обеспечения циркуляции водного потока позволяет снизить потребляемую мощность, необходимую для создания потока воды в ванне, что в свою очередь повышает КПД устройства.
