Плавающая крыша к резервуару для хранения легкоиспаряющихся жидкостей

Плавающая крыша к резервуару для хранения легкоиспаряющихся жидкостей

Иллюстрации

Показать все

Реферат



1. ПЛАВАЮЩАЯ КРЫША К РЕЗЕРВУАРАМ ДЛЯ ХРАНЕНИЯ ЛЕГКОИСПАРЯЮЩИХСЯ ЖИДКОСТЕЙ, содержащая ковер и концентрично укрепленные на нем кольца, отличающаяся тем, что, с целью повышения надежности работы путем сокращения потерь от испарения, ковер представляет собой эластичную мембрану, кольца для соединения их между собой имеют пазы с расположенной в них эластичной камерой, заполненнойрабочим агентом, а на ружная поверхность внешнего кольца имеет уплотнительный элемент с волнистым экраном и образованной в нем полостью, заполненной рабочим агентом, при этом кольца выполнены из материала, обладающего магнитными свойствами. 2. Плавающая крыша по п. 1, отличающаяся тем, что в качестве рабочего агента использована жидкость с магнитными свойствами ./ (Л 4 О) 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1011464 з(5ц В 65 D 88/34

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3В

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР.

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3330316/28-13 (22) 28.07.81 (46) 15.04.83. Бюл. № 14 (72) Э. А. Манкевич, М. П. Стома и А.А. Манкевич (53) 621.798 (088.8) (56) 1. Патент Франции № 2157073, кл. Е 04 Н 7/00, опублик. 1973.

2. Авторское свидетельство СССР № 371130, кл. В 65 D 88/34, 1973. (54) (57) 1. ПЛАВАЮЩАЯ КРЫША К

РЕЗЕРВУАРАМ ДЛЯ ХРАНЕНИЯ ЛЕГКОИСПАРЯЮЩИХСЯ ЖИДКОСТЕЙ, содержащая ковер и концентрично укрепленные на нем кольца, отличающаяся тем, что, с целью повышения надежности работы путем сокращения потерь от испарения, ковер представляет собой эластичную мембрану, кольца для соединения их между собой имеют пазы с расположенной в них эластичной камерой, заполненной рабочим агентом, а на ружная поверхность внешнего кольца имеет уплотнительный элемент с волнистым экраном и образованной в нем полостью, заполненной рабочим агентом, при этом кольца выполнены из материала, обладающего магнитными свойствами.

2. Плавающая крыша по п. 1, отличающаяся тем, что в качестве рабочего агента использована жидкость с магнитными свойства ми.

l0

Изобретение относится к нефтегазовой промышленности и может быть использовано, например, в резервуарах для хранения очищенной нефти и быстроиспаряющихся нефтепродуктов.

Известна плавающая крыша, содержащая пластмассовый разделительный элемент и прикрепленные к ней поплавки для удержания пленки на поверхности воды (1) .

Недостатками данной крыши являются сложность конструкции из-за наличия большого количества поплавков и отсутствие надежной герметизации.

Наиболее близкой к изобретению является плавающая крыша к резервуару для хранения легкоиспаряющихся жидкостей, состоящая из ковра и концентрично укрепленных на нем колец (2).

Недостатками данной крыши являются малые прочность, долговечность и надежность работы.

Цель изобретения — повышение надежности работы путем сокращения потерь от испарения.

Указанная цель достигается тем, что в известной плавающей крыше, содержащей ковер и концентрично укрепленные на нем кольца, ковер представляет собой эластичную мембрану, кольца для соединения их между собой имеют пазы с расположенной в них эластичной камерой, заполненной рабочим агентом, наружная поверхность внешнего кольца имеет уплотнительный элемент с волнистым экраном и образованной в нем полостью, заполненной рабочим агентом, при этом кольца выполнены из материала, обладающего магнитными свойствами.

Кроме того, в качестве рабочего агента может быть использована жидкость с магнитными свойствами.

Корпус

11464

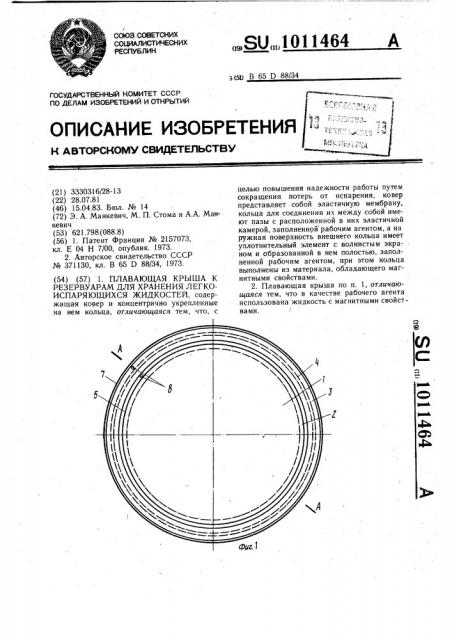

На фиг. 1 изображена плавающая крыша, план; на фиг. 2 — разрезА — Я на фиг. 1.

Предложенная крыша состоит из ковра, представляющего собой эластичную мембрану 1, концентрично укрепленных относительно ее колец 2 и 3, изготовленных из материала, обладающего магнитными свойствами, образованных в последних пазов 4 с расположенной в них эластичной камерой 5, заполненной рабочим агентом, расположенно1ð го на наружной поверхности кольца 3 уплотнительного элемента 6 с волнистым экраном и образованной в нем полостью 7, заполненной рабочим агентом, при этом в качестве последнего может быть использована жидкость с магнитными свойствами.

15 Плавающая крыша работает следующим образом.

Через штуцеры 8 в эластичную камеру 5 и в полость 7 нагнетается под расчетным давлением рабочий агент. Под действием его камера 5 и полость 7 увеличиваются в

20 размерах и плотно прижимают кольца 2 и 3 друг к другу и уплотнительный элемент

6 к корпусу резервуара. При этом благодаря тому, что уплотнительный элемент 6 имеет волнистую поверхность, последний надежно

25 прилегает ко всем областям корпуса резервуара при изменении кольцевого пространства между корпусом резервуара и краем плавающей крыши вследствие неточностей геометрической формы конструкции временных изменений ее под воздействием ветра

З0 или других причин.

Кроме того, данная крыша может при эксплуатации приобретать сферическую форму, повторяя очертания покрытия резервуара.

Применение предлагаемой крыши позвоЗ5 ляет сократить потери от испарения и максимально использовать объем резервуара.
